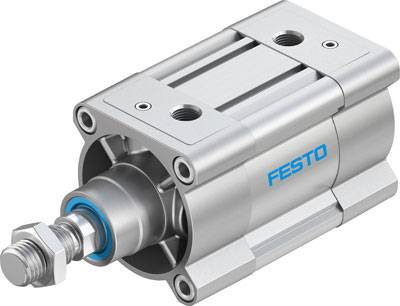

FESTO 1383333 DSBC-80-25-PPVA-N3 Cilindro normalizado Material de la carcasa: Moldeado a presión de aluminio Longitud de

FESTO 1383333 DSBC-80-25-PPVA-N3 Cilindro normalizado Material de la carcasa: Moldeado a presión de aluminio Longitud de-0
Similar a la imagen
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
No disponible
Vendido y enviado por  Conrad Electronic
Informar de un problema legal

Especificaciones técnicas

  • Energía de impacto en las posiciones finales: 1,8 J
  • Tipo de montaje: con rosca interna - con accesorios - opcional:
  • Presión de funcionamiento: 0,4 - 12 bar
  • Presión de funcionamiento MPa: 0,04 - 1,2 MPa
  • Medio de funcionamiento: Aire comprimido según ISO 8573-1:2010 [7:4:4]
  • Masa móvil a 0 mm de carrera: 810 g
  • Amortiguación: PPV: amortiguación ajustable neumáticamente en ambos lados.
  • Longitud de amortiguación: 31 mm
  • Posición de montaje deseada
  • Cumple con la norma: ISO 15552
  • Función: doble efecto
  • Incremento de peso por cada 10 mm de recorrido: 92 g
  • Peso base con carrera de 0 mm: 2660 g
  • Nota relativa al medio de operación y control: Es posible el funcionamiento lubricado (necesario para su funcionamiento continuo).
  • Carrera: 25 mm
  • Diámetro del pistón: 80 mm
  • Extremo de la varilla del pistón: rosca externa
  • Rosca de la varilla del pistón: M20x1.5
  • Construcción: Pistón - vástago del pistón - tubo perfilado
  • Clase de resistencia a la corrosión KBK: 2 - corrosión moderada
  • Conexión neumática: G3/8
  • Detección de posición: para interruptores de proximidad
  • Fuerza teórica a 0,6 MPa, 6 bar, 87 psi, fuerza de retorno: 2721 N
  • Fuerza teórica a 0,6 MPa, 6 bar, 87 psi, entrada: 3016 N
  • Temperatura ambiente: -20 - 80 °C
  • Variantes: vástago de pistón de un solo lado
  • Material del tornillo del collarín: acero cincado
  • Material de la tapa: Aluminio fundido a presión, recubierto
  • Material del pistón: aleación de aluminio forjado
  • Material del sello del pistón: TPE-U(PU)
  • Material de la varilla del pistón: acero de alta aleación
  • Material del rascador de sellado del vástago del pistón: TPE-U(PU)
  • Material del cojinete: POM
  • Material de la tuerca: acero galvanizado
  • Material del sello amortiguador: TPE-U(PU)
  • Material del pistón amortiguador: POM
  • Material del tubo del cilindro: aleación de aluminio forjado, corredera anodizada
  • Nota sobre el material: Cumple con la normativa RoHS.
  • Masa adicional desplazada por cada carrera de 10 mm: 39 g
Medio operativa

Aire comprimido según ISO 8573-1:2010 [7:4:4]

Tipo de producto

Cilindro normalizado

Longitud de la carrera de recorrido

25 mm

min presión de funcionamiento.

0.4 bar

Presión de servicio (máx.)

12 bar

diámetro

80 mm

Temperatura mínima de dispositivos.

-20 °C

Máx. Temperatura de la unidad

80 °C

Fabricante de la pieza.

1383333

ejecución

Pistón - vástago del pistón - tubo perfilado

Peso

2660 g

Tamaño de diseño

80

Fluido de servicio

Aire comprimido

Material de la junta

TPE-U(PU)

Conexión de aire comprimido

G3/8"

Material de la carcasa

Moldeado a presión de aluminio

Piston diameter

80 mm

Material de las bielas

Aleación forjada de aluminio

Rosca de las bielas

M20 x 1.5

Fuerza (máx.)

3016 N

Material

Aleación forjada de aluminio

medio

Aire comprimido

Norma

ISO 15552

Máx. Temperatura ambiente

+80 °C

min Temperatura ambiente.

-20 °C

Modo de acción

De doble efecto

Documentos y descargas

Ficha técnica

Ficha técnica 2799918 FESTO 1383333 DSBC-80-25-PPVA-N3 Cilindro normalizado Material de la carcasa: Moldeado a presión de aluminio Longitud de

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2799918 FESTO 1383333 DSBC-80-25-PPVA-N3 Cilindro normalizado Material de la carcasa: Moldeado a presión de aluminio Longitud de

Descripción

Cilindro estándar DSBC-80-25-PPVA-N3 con amortiguación de posición final ajustable en ambos lados. Carrera=25 mm, diámetro del pistón=80 mm, rosca del vástago del pistón=M20x1.5, amortiguación=PPV: amortiguación neumáticamente ajustable en ambos lados, posición de instalación=cualquiera

Este texto es el resultado de una traducción automática.
