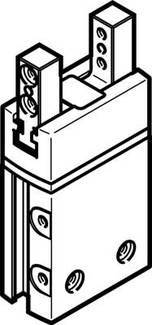

FESTO 1254042 DHPS-10-A-NC Pinza paralela Material de la carcasa: Aleación forjada de aluminio 1 UD(S).

FESTO 1254042 DHPS-10-A-NC Pinza paralela Material de la carcasa: Aleación forjada de aluminio 1 UD(S).-0
Similar a la imagen
EAN:
N.º pieza fabr.:
N.º artículo:
Vendido y enviado por  Conrad Electronic
Informar de un problema legal

Características y detalles

  • Símbolo para FESTO 1254042 DHPS-10-A-NC Pinza paralela Material de la carcasa: Aleación forjada de aluminio 1 UD(S).

Especificaciones técnicas

  • Número de mordazas de agarre: 2
  • Tamaño: 10
  • Tipo de montaje: opcional:
  • Rosca interna y manguito de centrado
  • con orificio pasante y manguito de centrado
  • Presión de funcionamiento: 4 ... 8 bar
  • Medio de funcionamiento: Aire comprimido según ISO 8573-1:2010 [7:4:4]
  • Posición de montaje deseada
  • Guía: Guía deslizante
  • Función: doble efecto
  • Función de agarre: Paralelo
  • Seguridad de la fuerza de agarre: al cerrar
  • Nota relativa al medio de operación y control: Es posible el funcionamiento lubricado (necesario para su funcionamiento continuo).
  • Recorrido por mordaza de la pinza: 3 mm
  • Diseño constructivo: Palanca
  • secuencia de movimiento forzado
  • Clase de resistencia a la corrosión KBK: 1 - baja tensión de corrosión
  • Momento de inercia: 0,081 kgcm²
  • Máx. Frecuencia de funcionamiento de la pinza: 4 Hz
  • Máx. Precisión del tipo de cambio:< = 0,2 mm
  • Máx. Juego de grifo Sz:< 0,02 mm
  • Máx. Ángulo de la mandíbula juego hacha,ay:< 0,5 grados
  • Máx. Fuerza estática en la mordaza de agarre Fz: 60 N
  • Máx. Masa por dedo de la pinza externa: 60 g
  • Máx. Momento estático en la mordaza de la pinza Mx: 3 Nm
  • Máx. Momento en la mordaza de la pinza Mi estática: 3 Nm
  • Máx. Momento en la mordaza de la pinza Mz (estático): 3 Nm
  • Mín. Tiempo de apertura en el bar 6: 58 ms
  • Mín. Tiempo de cierre a 6 bares: 24 ms
  • Intervalo de relubricación para elementos guía: 10 millones de SP
  • Conexión neumática: M3
  • Detección de posición: para interruptores de proximidad
  • Peso del producto: 68 g
  • Simetría rotacional:< = 0,2 mm
  • Temperatura ambiente: 5 ... 60 °C
  • Material de la tapa: PA
  • Material de la carcasa: aleación de aluminio forjado
  • anodizado duro
  • Material de la mordaza de agarre: acero inoxidable de alta aleación
  • Nota sobre el material: Cumple con la normativa RoHS.
  • Repetibilidad de la pinza:< 0,02 mm
Medio operativa

Aire comprimido

Tipo

1254042

Tipo de producto

Pinza paralela

Material de la carcasa

Aleación forjada de aluminio

conexión

M3

Presión de servicio (máx.)

8 bar

operativo

5 °C (min)

Min temperatura de funcionamiento.

5 °C

Fabricante de la pieza.

1254042

Presión de servicio (mín.)

4 bar

Precisión (+/-)

0.02 mm

Peso

68 g

medio

Aire comprimido

Máx. Temperatura ambiente

+60 °C

min Temperatura ambiente.

+5 °C

Modo de acción

De doble efecto

UKCA

Irrelevante

Documentos y descargas

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2204603 FESTO 1254042 DHPS-10-A-NC Pinza paralela Material de la carcasa: Aleación forjada de aluminio 1 UD(S).
