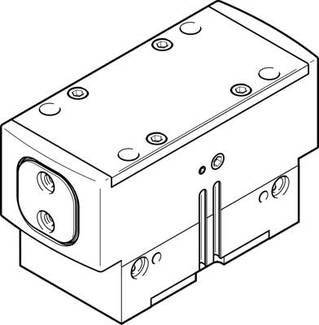

Similar a la imagen
FESTO 1132957 HGPD-80-A Pinza paralela Material de la carcasa: Aluminio 1 UD(S).
EAN:
N.º pieza fabr.:
N.º artículo:
Total (3059,00 € / Unidad)
3059,00 €
IVA incl.
& Envío gratuito
Solo está disponible para clientes de empresa
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
Pinza paralela HGPD-80-A
Especificaciones técnicas
- Número de mordazas de agarre: 2
- Tamaño: 80
- Tipo de montaje: opcional:
- Rosca interna y manguito de centrado
- con orificio pasante y manguito de centrado
- con orificio pasante y pasador de centrado
- con rosca interna y pasador de centrado
- Presión de funcionamiento: 3 ... 8 bar
- Presión de funcionamiento del aire de sellado: 0 ... 0,5 bar
- Medio de funcionamiento: Aire comprimido según ISO 8573-1:2010 [7:4:4]
- Posición de montaje deseada
- Función: doble efecto
- Fuerza de agarre total con apertura de 6 bar: 3922 N
- Fuerza de agarre total a 6 bar: 3716 N
- Función de agarre: Paralelo
- Fuerza de agarre por mordaza con apertura de 6 barras: 1961 N
- Fuerza de agarre por mordaza a 6 bar de cierre: 1858 N
- Nota relativa al medio de operación y control: Es posible el funcionamiento lubricado (necesario para su funcionamiento continuo).
- Recorrido por mordaza de la pinza: 20 mm
- Diseño constructivo: Plano inclinado
- secuencia de movimiento forzado
- Clase de resistencia a la corrosión KBK: 2 - corrosión moderada
- Momento de inercia: 236,48 kgcm²
- Máx. Frecuencia de funcionamiento de la pinza:< = 2 Hz
- Máx. Precisión del tipo de cambio:< = 0,2 mm
- Máx. Juego de grifo Sz:< = 0,02 mm
- Máx. Ángulo de la mandíbula juego hacha,ay:< = 0,1 grados
- Máx. Fuerza en la mordaza de la pinza Fz (estática): 6000 N
- Máx. Masa por dedo de la pinza externa: 2170 g
- Máx. Momento en la mordaza de la pinza Mx estático: 170 Nm
- Máx. Momento en la mordaza de la pinza My (estático): 130 Nm
- Máx. Momento en la mordaza de la pinza Mz (estático): 110 Nm
- Mín. Tiempo de apertura en el bar 6: 214 ms
- Mín. Tiempo de cierre a 6 bares: 218 ms
- Intervalo de relubricación para elementos guía: 5.000.000 millones SP
- Conexión neumática: G1/4
- Sellado de conexión neumática por aire: M5
- Detección de posición: para interruptores de proximidad
- Peso del producto: 6252 g
- Simetría rotacional:< = 0,2 mm
- Tipo de seguridad: IP65
- Temperatura ambiente: 5 ... 60 °C
- Material de la tapa: acero inoxidable de alta aleación
- Material de la carcasa: Aluminio
- Anodizado
- Material de las mordazas de sujeción: acero
- Endurecido/templado
- Nota sobre el material: Cumple con la normativa RoHS.
- Repetibilidad de la pinza:< = 0,05 mm
- Medio operativa
Aire comprimido
- Tipo
1132957
- Tipo de producto
Pinza paralela
- Material de la carcasa
Aluminio
- conexión
G 1/4
- Presión de servicio (máx.)
8 bar
- operativo
5 °C (min)
- Min temperatura de funcionamiento.
5 °C
- Fabricante de la pieza.
1132957
- Presión de servicio (mín.)
3 bar
- Precisión (+/-)
0.05 mm
- Peso
6252 g
- medio
Aire comprimido
- características especiales
Conexión en P G 1/4
IP65
- Máx. Temperatura ambiente
+60 °C
- min Temperatura ambiente.
+5 °C
- Modo de acción
De doble efecto
- UKCA
Irrelevante
Documentos y descargas
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 2204581 FESTO 1132957 HGPD-80-A Pinza paralela Material de la carcasa: Aluminio 1 UD(S).
