Escha 8071794 Conector de brida M12 Conector de brida 0.5 m Número de polos: 5 1 UD(S). Piece

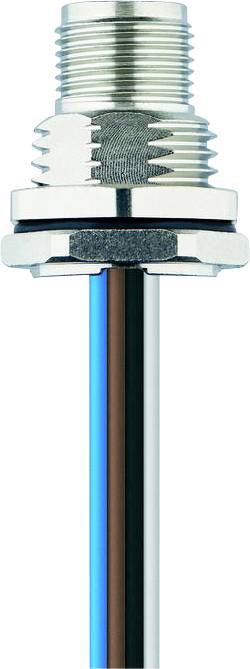

Escha 8071794 Conector de brida M12 Conector de brida 0.5 m Número de polos: 5 1 UD(S). Piece-0

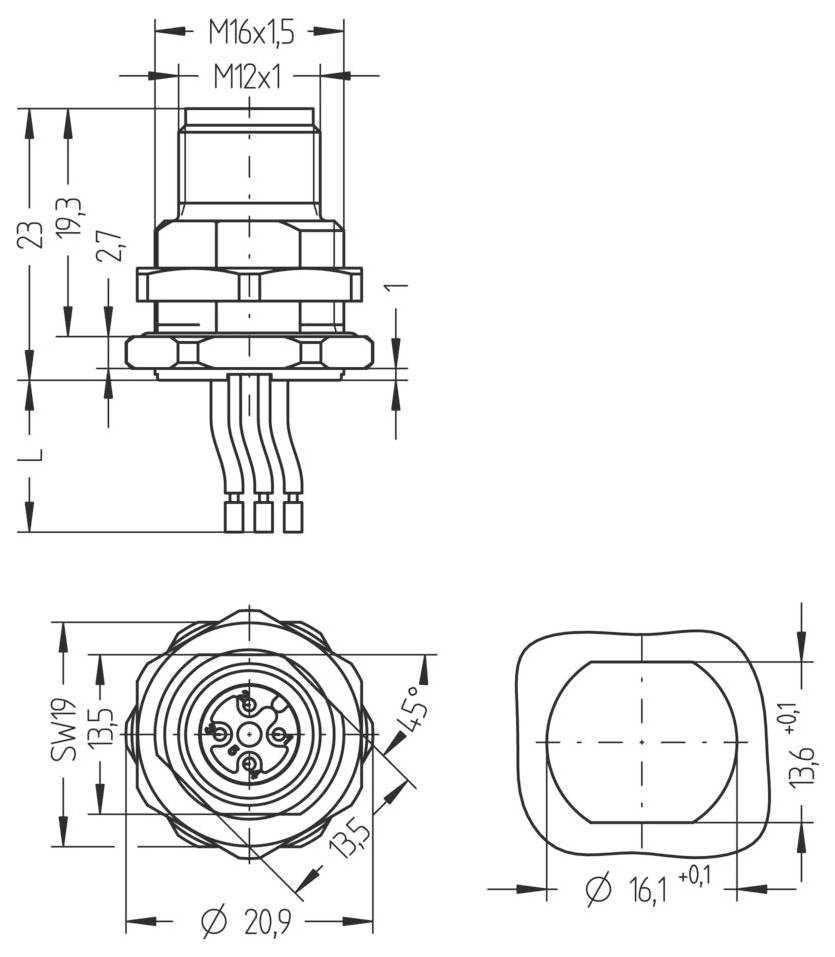

Escha 8071794 Conector de brida M12 Conector de brida 0.5 m Número de polos: 5 1 UD(S). Piece-1
1/2
Tipo de producto
Conector de brida
diseño
Conector de brida
Un lado de conexión
Conector M12, recto
Lado del terminal B
Cable, extremo abierto
Número de polos
5
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Disponible en breve
Vendido y enviado por  Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
13,44 €
3
6% = 2,22 €
12,70 €
5
8% = 5,25 €
12,39 €
10
9% = 12,40 €
12,20 €
25
11% = 36,75 €
11,97 €
50
13% = 85,50 €
11,73 €
Los descuentos por cantidad varían según el vendedor
Número
Total (13,44 € / Unidad)
13,44 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 8,95 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

  • Tensión nominal: 60 V
  • Resistencia de aislamiento: ≥108 Ω
  • Material de contacto: Metal, CuSn, chapado en oro.
  • Material del soporte de contacto: plástico, PA GF, BK
  • Vida útil mecánica:> 100 ciclos de apareamiento
  • Normas: IEC 61076-2-101
  • Asignación de pines: 1 BN, 2 WH, 3 BU, 4 BK, 5 GY
  • Número de polos: 5
  • Grado de protección (montado): IP65, IP67, IP68
  • Conector: Enchufe recto, M12
  • Capacidad de conducción de corriente por pin (a 40 °C): 4,0 A
  • Temperatura ambiente: -30°C...+90°C
  • Nivel de contaminación: 3
  • Colores de los cables: BN, WH, BU, BK, GY
  • Sección transversal del núcleo: 5 x 0,34 mm²
  • Material de aislamiento del cable: PVC
  • Codificación: A
  • Tipo de conexión: Conexión de cable trenzado
  • Rosca de montaje: M16x1.5
  • Reemplazo para: 8027505
  • Longitud del cable: 0,5 m
  • Material de la carcasa de la brida: Metal, CuZn, niquelado
  • Material de la junta exterior: NBR
  • Dirección de montaje: Montaje en pared trasera (incluye tuerca de montaje)
  • Tamaño de la llave para apretar la tuerca: SW19
Tipo de embalaje

Piece

tipo

AL-FHM12SUA4.5-0,5/M16

Tipo de producto

Conector de brida

diseño

Conector de brida

Un lado de conexión

Conector M12, recto

Lado del terminal B

Cable, extremo abierto

Número de polos

5

La longitud del cable

0.5 m

Material de cubierta

PVC

Tensión nominal

60 V

Corriente nominal

4.0 A

Corriente nominal: redondeada

4 A

Sección transversal de conexión (máx.)

0.34 mm²

Calibre de cable (cableado de sensores actuadores)

0.34 mm²

conexión

Cable/cordón conductor

Tipo de rosca, lado de conexión

M12

Tipo de rosca de la conexión por cable y montaje

M16

Codificación

A

Material de contacto

CuSn, bañado en oro

Tipo de montaje, Técnica de ensamblaje sensor/actuador

Montaje en pared trasera

máx. sección transversal

0.34 mm²

min temperatura.

-30 °C

Máx. Temperatura

90 °C

Tipo de cierre

Atornillado

Fabricante de la pieza.

8071794

Contenido

1 UD(S).

Documentos y descargas

Ficha técnica

Ficha técnica 3553481 Escha 8071794 Conector de brida M12 Conector de brida 0.5 m Número de polos: 5 1 UD(S). Piece

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3553481 Escha 8071794 Conector de brida M12 Conector de brida 0.5 m Número de polos: 5 1 UD(S). Piece

Descripción

La tecnología de conexión estándar de ESCHA garantiza diversidad, calidad y fiabilidad en las clases de protección IP67, IP68 e IP69. Gracias a los diferentes diseños, codificaciones y a la amplia variedad de calidades de cable, encontrará la solución adecuada para cada aplicación. Ya sean conectores circulares M8, M12 o M23, conectores RJ45 o conectores de válvula, todos los productos están disponibles en diversas longitudes de cable. Los prácticos distribuidores en T e Y, los conectores para montaje en panel, los adaptadores y los módulos de E/S permiten configuraciones de cableado flexibles.

Este texto es el resultado de una traducción automática.
