Escha 8046296 Cable de conexión M12 10.0 m Número de polos: 5 1 UD(S).

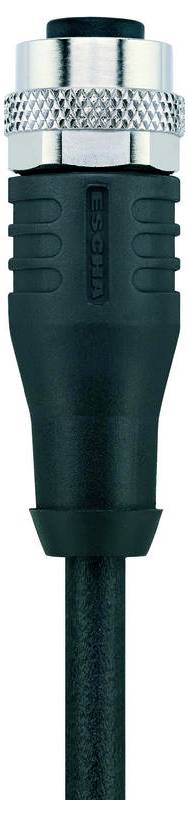

Escha 8046296 Cable de conexión M12 10.0 m Número de polos: 5 1 UD(S).-0

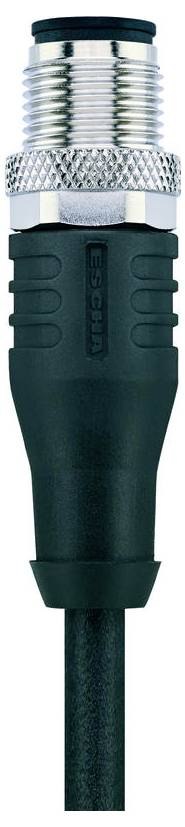

Escha 8046296 Cable de conexión M12 10.0 m Número de polos: 5 1 UD(S).-1

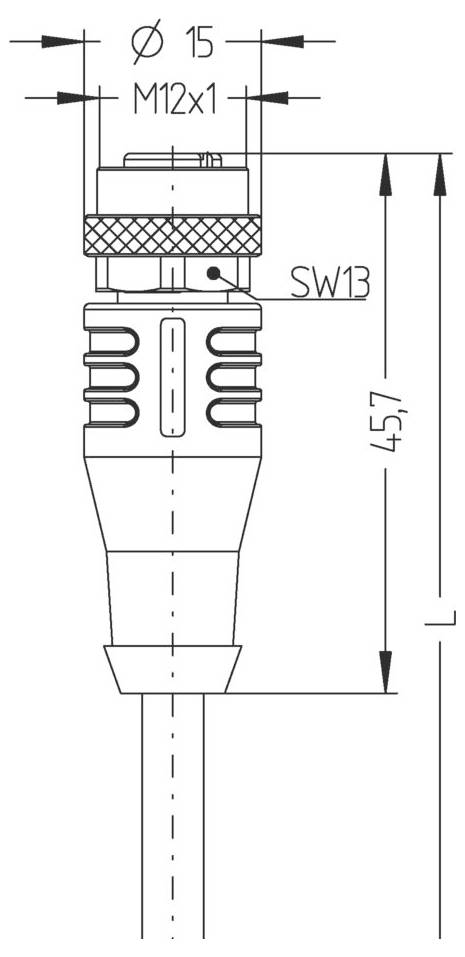

Escha 8046296 Cable de conexión M12 10.0 m Número de polos: 5 1 UD(S).-2

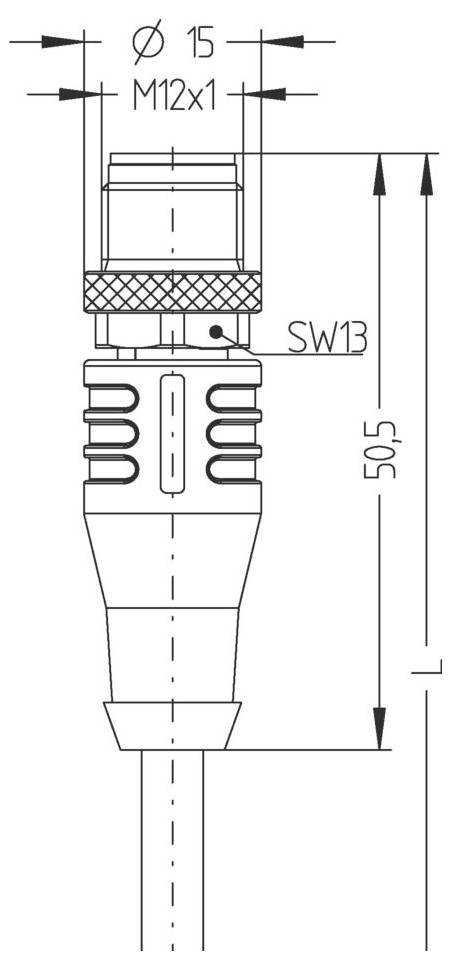

Escha 8046296 Cable de conexión M12 10.0 m Número de polos: 5 1 UD(S).-3
1/4
Tipo de producto
Cable de conexión
Un lado de conexión
Conector hembra M12, recto
Lado del terminal B
Conector M12, recto
Número de polos
5
La longitud del cable
10.0 m
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Disponible en breve
Vendido y enviado por  Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
57,13 €
3
3% = 4,74 €
55,55 €
5
4% = 11,05 €
54,92 €
10
5% = 26,30 €
54,50 €
25
5% = 77,75 €
54,02 €
Los descuentos por cantidad varían según el vendedor
Número
Total (57,13 € / Unidad)
57,13 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 8,95 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

  • Material de sellado (casquillo): FPM/FKM
  • Colores de los cables: BN, WH, BU, BK, GY
  • Sección transversal del núcleo: 5 x 0,34 mm²
  • Diámetro exterior de la carcasa: 5,60 mm
  • Propiedades especiales: Retardante de llama, libre de halógenos, resistente a la hidrólisis, libre de LABS, resistente al aceite, resistente al ozono, reciclable, conforme a RoHS, resistente a ácidos y álcalis, apto para cadenas portacables, resistente a chispas de soldadura, resistente al agua de mar, libre de silicona, resistente a la torsión, resistente a los rayos UV.
  • Radio de curvatura (en movimiento): 12 x Ø del tubo
  • Radio de curvatura (fijo): 5 x diámetro del tubo
  • Libre de halógenos: Sí
  • Calidad del cable: S370, PUR, UL
  • Construcción de cable trenzado: 42 x 0,10 mm
  • Color del recubrimiento: BK, similar a RAL9005
  • Material de aislamiento del cable: PP
  • Material de la funda del cable: PUR
  • Tensión nominal del cable: ≤300 V
  • Uso de la cadena portacables: ≥3 millones de ciclos
  • Rango de temperatura (cadena de remolque): -25 °C…+60 °C
  • Rango de temperatura (en movimiento): -30 °C...+90 °C
  • Rango de temperatura (fijo): -40°C...+90°C
  • Torsión: +/-180°/m, ≥ 0,5 millones de ciclos
  • Blindaje: Sí
  • Tensión nominal (lado A | lado B): 60 V
  • Resistencia de contacto (lado A | lado B): 5 mΩ
  • Resistencia de aislamiento (lado A | lado B): ≥108 Ω
  • Material del cuerpo del mango (lado A | lado B): Plástico, TPU, BK
  • Material de contacto (lado A | lado B): Metal, CuSn, chapado en oro.
  • Material del soporte de contacto (lado A | lado B): Plástico, TPU, BK
  • Material de la cubierta (lado A | lado B): Metal, CuZn, niquelado
  • Vida útil mecánica (Cara A | Cara B):> 100 ciclos de apareamiento
  • Normas (Cara A | Cara B): IEC 61076-2-101
  • Asignación de pines (lado A | lado B): 1 BN, 2 WH, 3 BU, 4 BK, 5 GY
  • Número de polos (lado A | lado B): 5
  • Grado de protección (montado) (lado A | lado B): IP65, IP67, IP68
  • Conectores (lado A | lado B): Hembra, recto, M12; Macho, recto, M12
  • Capacidad de conducción de corriente por pin (a 40 °C) (lado A | lado B): 4,0 A
  • Temperatura ambiente (lado A | lado B): -30°C...+90°C
  • Nivel de contaminación (lado A | lado B): 3
  • Blindaje (Lado A | Lado B): Con blindaje
  • Codificación (Lado A | Lado B): A
tipo

AL-WAKS4.5-10-AL-WASS4.5/S370

Tipo de producto

Cable de conexión

Un lado de conexión

Conector hembra M12, recto

Lado del terminal B

Conector M12, recto

Número de polos

5

La longitud del cable

10.0 m

Material de cubierta

PUR

Tensión nominal

60 V

Corriente nominal

4.0 A

Corriente nominal: redondeada

4 A

Sección transversal de conexión (máx.)

0.34 mm²

Øe

5.60 mm

Calibre de cable (cableado de sensores actuadores)

0.34 mm²

conexión

Conector hembra

Tipo de rosca, lado de conexión

M12

Tipo de rosca de la conexión por cable y montaje

M12

Codificación

A

Material de contacto

CuSn, bañado en oro

características especiales

Retardante de llama

min temperatura.

-40 °C

Máx. Temperatura

+90 °C

Fabricante de la pieza.

8046296

Contenido

1 UD(S).

Ø cable

5.60 mm

Ø del cable (máx.)

5.60 mm

Ø de capacidad de cables

5.60 mm (max)

Documentos y descargas

Ficha técnica

Ficha técnica 3553422 Escha 8046296 Cable de conexión M12 10.0 m Número de polos: 5 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3553422 Escha 8046296 Cable de conexión M12 10.0 m Número de polos: 5 1 UD(S).

Descripción

Cable de control flexible, libre de silicona y halógenos, con alta resistencia mecánica. La tubería es resistente a productos químicos, a la hidrólisis y a los microbios. Es posible utilizar cadenas portacables con un radio de curvatura de al menos 10xd. Gracias a su resistencia a las chispas de soldadura, el cable es muy adecuado para un uso flexible en el campo de la robótica, las máquinas herramienta y el mecanizado. Los cables cumplen con los requisitos de UL y CSA (UL10493/20549; cULus). Muy buenas propiedades de compatibilidad electromagnética en la versión blindada.

Este texto es el resultado de una traducción automática.
