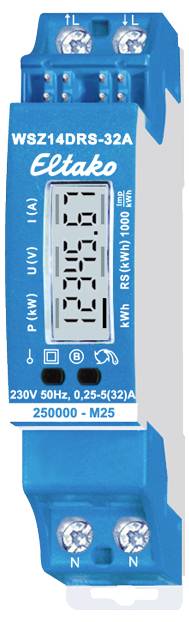

Eltako WSZ14DRS-32A 28032715 Contador CA Digital 5 A 1 UD(S).

Corriente máxima de 32 A, consumo en modo de espera de tan solo 0,4 vatios. Dispositivo modular para montaje en riel de montaje DIN-EN 60715 TH35. 1 unidad de división = 18 mm de ancho, 58 mm de profundidad. Conexión al bus ELTAKO RS485. Cableado cruzado del bus y la fuente de alimentación mediante puente. La lectura del contador, la potencia instantánea y el número de serie se transmiten al bus (por ejemplo, para su envío a un ordenador externo o a un controlador) y también se envían a través del FAM14 a la red de radio. Para que esto funcione, se debe asignar una dirección de dispositivo al módulo de antena de radio FAM14, tal como se describe en las instrucciones de funcionamiento. Este medidor de corriente alterna mide la energía activa en función de la corriente que fluye entre la entrada y la salida. El consumo energético del propio dispositivo, que es de un máximo de tan solo 0,4 vatios, no se mide ni se muestra. Se puede conectar un conductor externo con una corriente de hasta 32 A. La corriente inicial es de 20 mA. Clase de precisión B (1%). Si se prevé una carga superior al 50%, deberá mantenerse una distancia de ventilación de media unidad con respecto a los dispositivos adyacentes. El paquete incluye 2 espaciadores DS14 y, además del puente corto, dos puentes largos adicionales. Dos terminales N para la conexión segura de varios medidores. Los datos de consumo se almacenan de forma no volátil y se muestran de nuevo inmediatamente después de un corte de energía. La pantalla LCD de 7 segmentos se puede leer dos veces en dos semanas, incluso sin fuente de alimentación. Pulsa este botón. Debajo de la pantalla hay un botón que, según el manual de usuario, se utiliza para desplazarse por el menú. Primero, se enciende la retroiluminación. Posteriormente, se pueden visualizar la energía activa total, la energía activa del almacenamiento reiniciable, así como los valores instantáneos de potencia activa, voltaje, corriente y el valor PcH. El consumo de energía se calcula multiplicando el valor de kWh por 1000. El consumo de energía se indica mediante barras intermitentes en la pantalla, así como mediante un LED rojo que parpadea 2000 veces por kWh. Mensaje de error: En caso de error de conexión, la retroiluminación de la pantalla parpadeará. Modos de funcionamiento especiales del medidor: Los modos de funcionamiento del medidor FAM14 se centran en la velocidad de transmisión ajustable de los datos del medidor de electricidad para los administradores externos de energía de edificios. Se puede acceder a los datos y reenviarlos a través de las pasarelas conectadas en el FAM14 (FGW14, FGW14-USB, FGW14W(L)-IP). Para los contadores fabricados a partir de la semana 33/23, hay disponibles opciones de configuración adicionales en el FAM14.
