Eltako R12-100-24V Relé de conexión Tensión nominal: 24 V Corriente de conmutación (máx.): 8 A 1 contacto NA Piece 1 UD(

Eltako R12-100-24V Relé de conexión Tensión nominal: 24 V Corriente de conmutación (máx.): 8 A 1 contacto NA Piece 1 UD(-0
Tipo de embalaje
Piece
Tipo de producto
Relé de conexión
tipo de contacto
1 contacto NA
Tensión nominal
24 V
Corriente de conmutación (máx.)
8 A
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega inmediata Jue. 29/10
29 Unidad(es)
Vendido y enviado por  Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
24,36 €
3
4% = 3,18 €
23,30 €
5
6% = 7,45 €
22,87 €
10
7% = 17,60 €
22,60 €
25
9% = 52,00 €
22,28 €
50
10% = 122,00 €
21,92 €
Los descuentos por cantidad varían según el vendedor
Número
Total (24,36 € / Unidad)
24,36 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 8,95 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

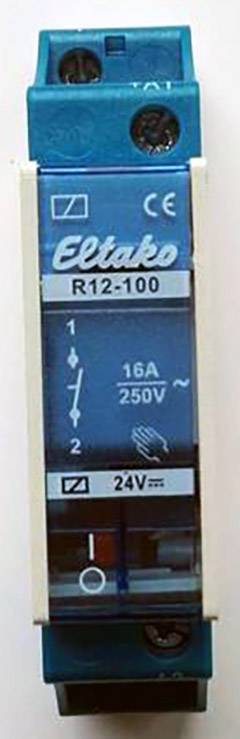

Relé de conmutación Eltako para serie EB 1S 16A R12-100-24V

  • Dispositivo montado en carril DIN
  • Montaje en carril DIN-EN 60715 TH35
  • Con operación manual

Especificaciones técnicas

Tipo de embalaje

Piece

Tipo de producto

Relé de conexión

tipo

R12-100-24V

Color del fabricante

Multicolor

Tensión de reacción (mín.)

24 V/AC

Tensión de reacción (máx.)

24 V/AC

tipo de contacto

1 contacto NA

Material de contacto

AgSnO2

Tensión nominal

24 V

Corriente de conmutación (máx.)

8 A

Max. Capacidad de conmutación

2300 W

Potencia de la bobina

1.9 W

IP20

IP50

Máx. Temperatura

50 °C

min temperatura.

-5 °C

Anchura

18 mm

Altura

55 mm

Dimen.

(Anch. x Alt. x Prof.) 18 x 55 x 150 mm

Contenido

1 UD(S).

Peso

535 g

Conforme a la normativa RoHS

Sí

Profundidad

150 mm

DIN rail

Other

55 mm

16 A

1

24-24 V

AC

50-50 Hz

AC

230-230 V

10 A

2300 W

2300 VA

2300 VA

500 VA

0

1

0

UKCA

Irrelevante

Documentos y descargas

Ficha técnica

Ficha técnica 1910790 Eltako R12-100-24V Relé de conexión Tensión nominal: 24 V Corriente de conmutación (máx.): 8 A 1 contacto NA Piece 1 UD(

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 1910790 Eltako R12-100-24V Relé de conexión Tensión nominal: 24 V Corriente de conmutación (máx.): 8 A 1 contacto NA Piece 1 UD(

Descripción

Este es un dispositivo de instalación en serie para montaje en un riel de montaje DIN-EN 60715 TH35. Además, tiene un funcionamiento manual y un indicador de posición del interruptor, por lo que 1 unidad de división tiene 18 mm de ancho y 55 mm de profundidad. El ciclo de trabajo es del 100% y el requisito de potencia de control es de 1,9 W. El dispositivo tiene los siguientes contactos: 1 contacto NA, 2 contactos NA, 1 contacto NA y 1 contacto NC, 2 contactos NC (relé de circuito cerrado, solo 230V). El espacio entre contactos es de 3 mm y el voltaje de prueba de contacto a contacto es de 2000 V y de la conexión de control al contacto es de 4000 V.

Este texto ha sido traducido por máquina.

Modelo

  • Con indicador de posición del interruptor 1 módulo = 18 mm de ancho, 55 mm de profundidad Ciclo de trabajo 100% Requisito de potencia de control 1,9 W Contactos 1 contacto NA, 2 contactos NA, 1 contacto NA y 1 contacto NC, 2 contactos NC (relé de circuito cerrado, solo 230 V) Separación de contactos 3 mm Contacto / contacto de tensión de prueba 2000 V y conexiones de control de tensión de prueba / contacto 4000 V También se pueden utilizar los relés de conmutación electrónicos compatibles con la conexión ER12DX-UC, ER12-200-UC y ER12-110-UC La tensión de control universal UC cubre el rango de tensión 8-253 V CA 50-60 Hz y -230 V CC.
