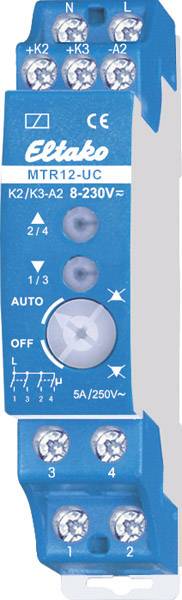

Eltako MTR12-UC Relé de aislamiento Tensión nominal: 250 V 1 UD(S).

Relé de aislamiento del motor. Pérdida en espera de solo 0,5 vatios. 1 módulo. Los motores tubulares de los elementos de sombreado y las persianas no deben conectarse nunca directamente en paralelo, ya que esto provocaría tensiones inversas a través de los finales de carrera y, en última instancia, la destrucción de los motores. Un EGS12Z-UC es suficiente para un motor y si la tensión de control y la tensión del motor son 230 V. Sin embargo, si se va a controlar más de un motor con un EGS12Z-UC o si la tensión de control no es la misma, se debe conectar un MTR12-UC por cada dos motores. El MTR12-UC puede funcionar en paralelo, pero requiere salidas de contacto libres K2 / K3 del EGS12Z-UC de control. Estos están conectados a los terminales K2 / K3 del MTR12-UC. 1/2 = motor 1, 3/4 = motor 2. Con un interruptor giratorio, las funciones hacia arriba o hacia abajo se pueden bloquear y se pueden apagar por completo. Este bloqueo solo se aplica al máx. 2 motores conectados. Esto significa que los elementos de sombreado individuales o las persianas enrollables pueden excluirse total o parcialmente de la función automática de un sistema de control general.
