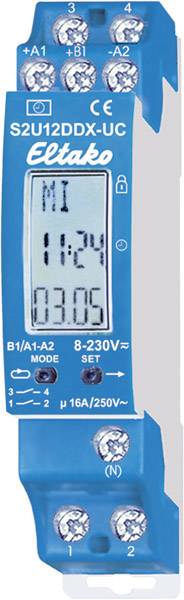

Eltako 23200901 Temporizador para riel DIN Programa Astro, Programa diario, Programa semanal IP20 Reserva de cuerda, Fun

Temporizador de 2 canales. Contacto 1 + 1 NA libre de potencial 16A / 250V AC. Con función astro. Pérdida en espera de solo 0,03-0,4 vatios. Desde la semana de producción 26/19 con iluminación de pantalla. Dispositivo montado en carril para montaje en carril DIN-EN 60715 TH35. 1 módulo = 18 mm de ancho, 58 mm de profundidad. Con la tecnología patentada Eltako Duplex (DX), los contactos normalmente libres de potencial aún pueden conmutar en el cruce por cero al conmutar 230V AC 50Hz y así reducir drásticamente el desgaste. Para hacer esto, simplemente conecte el conductor N al terminal (N) y L a 1 (L) y / o 3 (L). Esto da como resultado una pérdida adicional en espera de solo 0,1 vatios. Gracias al uso de relés biestables, no hay pérdida de potencia de la bobina y como resultado no hay calentamiento, incluso cuando está encendido. Se asignan libremente hasta 60 ubicaciones de memoria de interruptores horarios a los canales. Con cambio de fecha y horario de verano / invierno automático. Reserva de marcha sin batería aprox.7 días. A cada lugar de memoria se le puede asignar la función astronómica (conmutación automática después del amanecer o el atardecer), el tiempo de encendido y apagado o un tiempo de conmutación de impulsos (en el que se dispara un impulso de 2 segundos).
El tiempo de encendido o apagado del Astro se puede cambiar en ± 2 horas. Además, se puede ingresar una diferencia de tiempo de hasta ± 2 horas influenciada por el solsticio. Con entrada de control (+ A1) para control central ON u OFF con prioridad. Tensión de alimentación y tensión de control para el control central 8..230V UC. El interruptor de tiempo se ajusta usando los botones MODE y SET y el botón se puede bloquear. La iluminación de la pantalla se enciende presionando MODE o SET. 20 segundos después de la última activación MODE o SET, el programa salta automáticamente a la pantalla normal y la iluminación de la pantalla se apaga. Configuración del idioma: Cada vez que se aplica la tensión de alimentación, el idioma se puede seleccionar con SET en 10 segundos y confirmar con MODE. D = alemán, GB = inglés, F = francés, IT = italiano y ES = español. Entonces aparece la pantalla normal: día de la semana, hora, día y mes. Ejecución rápida: con las siguientes configuraciones, los números aumentan rápidamente si se presiona la tecla Intro por más tiempo. Suelte y vuelva a pulsar durante más tiempo para cambiar la dirección. Configurar la hora: Presione MODE y luego en PRG (programa) busque la función CLOCK con SET y seleccione con MODE. En S seleccionar la hora con SET y confirmar con MODE. Proceda de la misma manera para M por minuto. Configurar fecha: Presione MODE y luego PRG con SET busque la función DAT y seleccione con MODE. Para J, seleccione el año con SET y confirme con MODE. Proceda de la misma manera para M para mes y T para día. Como último ajuste de la secuencia, MO (día de la semana) parpadea. Esto se puede configurar con SET y confirmar con MODE. Configuración de la ubicación (si se requiere la función astronómica): encontrará una lista de ciudades alemanas al final de las instrucciones de funcionamiento. Presione MODE y luego PRG con SET busque la función POS y seleccione con MODE. Para BRT, seleccione la latitud con SET y confirme con MODE. También seleccione la longitud para LAE y presione MODE. Ahora seleccione la zona horaria en GMT con SET y confirme con MODE. Si lo desea, ahora se puede ingresar un cambio de tiempo de hasta ± 2 horas para ambos canales para WSW (solsticio de invierno) y SSW (solsticio de verano). Encendido o apagado manual con prioridad: Presione MODE y luego PRG con SET busque la función INT y seleccione con MODE. Para KNL, seleccione el canal 1 o 2 con SET y confirme con MODE. Con SET ahora puede cambiar entre AUT (automático), ON u OFF. Después de confirmar con MODE, la posición de conmutación del canal seleccionado cambia si es necesario. Si el estado de conmutación debe cambiar de nuevo automáticamente cuando un programa horario está activo, entonces debe seleccionarse AUT (automático) nuevamente. Si se presiona MODE durante más de 2 segundos cuando una de las confirmaciones, el cambio se guarda y aparece la pantalla normal. Cambio de horario de verano / invierno: Pulse MODE y luego PRG con SET busque la función SWZ y seleccione con MODE. Ahora puede cambiar entre ON y OFF con SET y confirmar con MODE. Si se selecciona ON, el cambio se realiza automáticamente. Control central ON u OFF con prioridad en modo automático (AUT): Pulsar MODE y luego PRG (programa)
busque la función ZEA con SET y seleccione con MODE. Ahora puede cambiar entre ZE y ZA con SET y confirmar con MODE. Activación / desactivación del modo aleatorio: Pulse MODE y luego PRG con SET busque la función ZUF y seleccione con MODE. Ajuste en ON (ZUF +) u OFF (ZUF) con SET y confirme con MODE. Si el modo aleatorio está activado, todos los tiempos de conmutación de todos los canales se cambian aleatoriamente hasta en 15 minutos. Horas de encendido a horas anteriores y horas de apagado a posteriores. Introduzca los programas de interruptores horarios: según las instrucciones de funcionamiento. Activar el bloqueo de teclas: pulsar MODE y SET brevemente juntos y bloquear con SET en LCK. Esto se indica con una flecha junto al símbolo de candado. Desactivación del bloqueo de teclas: Pulse MODE y SET juntos durante 2 segundos y desbloquee con SET en UNL.
