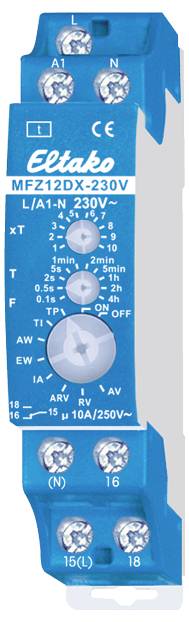

Eltako 23001007 MFZ12DX-230V Relé temporizado Multifuncional 230 V/AC 1 UD(S). Intervalo de tiempo: 0.1 - 14400 s 1 cont

Interruptor conmutador libre de potencial 10A/250V CA, lámparas LED de 230V de hasta 200W, lámparas incandescentes de 2000W*. El consumo de energía en modo de espera es de tan solo 0,4 vatios. Dispositivo modular para montaje en riel de montaje DIN-EN 60715 TH35. 1 unidad de división = 18 mm de ancho, 58 mm de profundidad. Gracias a la tecnología dúplex patentada ELTAKO (DX), los contactos, que normalmente están libres de potencial, pueden conmutar en el cruce por cero al cambiar una tensión alterna de 230 V a 50 Hz, lo que reduce drásticamente el desgaste. Para ello, simplemente conecte el conductor neutro al terminal (N) y el conductor de fase al terminal 15 (L). Esto se traduce en una pérdida adicional en modo de espera de tan solo 0,1 vatios. Tensión de alimentación y control: 230 V CA. Los tiempos son ajustables y oscilan entre 0,1 segundos y 40 horas. Función F (páginas de descripción 13-22) RV = Retardo de liberación AV = Retardo de respuesta TI = Generador de reloj que comienza con pulso TP = Generador de reloj que comienza con pausa IA = Retardo de respuesta controlado por pulso (p. ej., abrepuertas automático) EW = Limpiaparabrisas encendido AW = Limpiaparabrisas apagado ARV = Retardo de respuesta y liberación ON = Encendido continuo OFF = Apagado continuo El LED debajo del interruptor giratorio grande indica la posición del contacto durante el período de tiempo. Parpadea mientras el contacto de trabajo 15-18 esté abierto (15-16 cerrado) y se ilumina de forma continua mientras el contacto de trabajo 15-18 esté cerrado (15-16 abierto). La base de tiempo T se ajusta mediante el interruptor giratorio central con tope T. Los valores base disponibles son 0,1 segundos, 0,5 segundos, 2 segundos, 5 segundos, 1 minuto, 2 minutos, 5 minutos, 1 hora, 2 horas y 4 horas. El tiempo total se calcula multiplicando la base de tiempo por el multiplicador. El multiplicador xT se ajusta mediante el interruptor giratorio superior con tope xT y su valor oscila entre 1 y 10. Esto permite configurar intervalos de tiempo entre 0,1 segundos (base de tiempo de 0,1 segundos y multiplicador 1) y 40 horas (base de tiempo de 4 horas y multiplicador 10). * El La carga máxima se puede utilizar con un retardo o tiempo de ciclo de 5 minutos. Para duraciones más cortas, la carga máxima se reduce de la siguiente manera: hasta 2 segundos al 15%, hasta 2 minutos al 30%, hasta 5 minutos al 60%.
