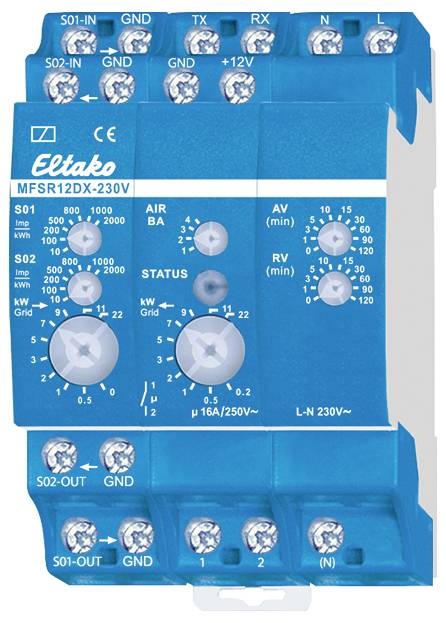

Eltako 22100530 MFSR12DX-230V Relé de corriente multifuncional Multifuncional 230 V/AC 1 UD(S). Intervalo de tiempo: 0.1

Relé de corriente multifuncional para contadores trifásicos bidireccionales con dos salidas S0 o interfaz IR según la norma IEC 62056-21. 1 contacto normalmente abierto, libre de potencial, 16A/250VAC, con tecnología DX. El consumo de energía en modo de espera es de tan solo 0,6 vatios. Dispositivo modular para montaje en riel de montaje DIN-EN 60715 TH35. 3 unidades de división = 54 mm de ancho, 58 mm de profundidad. Este relé de corriente evalúa los datos de un contador trifásico bidireccional, por ejemplo, el DSZ15DZ-3x80A con dos interfaces S0, o los de un contador electrónico doméstico (eHZ-EDL) con interfaz IR según la norma IEC 62056-21 y la versión 1 del protocolo SML. Los datos de consumo (flecha derecha) y suministro de energía (flecha izquierda) se registran y evalúan, y un contacto de relé se activa o desactiva según la configuración. Gracias a la tecnología patentada ELTAKO Duplex (DX), el contacto, normalmente libre de potencial, puede conmutar en el cruce por cero al conmutar 230 V CA 50 Hz, lo que reduce drásticamente el desgaste. Simplemente conecte el conductor neutro al terminal (N). Esto se traduce en una pérdida de energía en modo de espera de tan solo 0,1 vatios. Tensión de alimentación: 230 V. El estado de conmutación se mantiene en caso de fallo de alimentación. Cuando se restablece la tensión de alimentación, el sistema se apaga de una manera predecible. La entrada S0 se conecta a S01 (flecha derecha para la alimentación de referencia) y a S02 (flecha izquierda para la alimentación de suministro). Los pulsos/kWh de S0 del contador eléctrico utilizado se ajustan mediante el interruptor giratorio correspondiente. Los valores ajustables son 10, 100, 200, 500, 800, 1000, 2000 Imp/kWh. Entrada AIR (identificadores OBIS según IEC 62056-61). El interruptor giratorio AIR (BA) permite seleccionar entre los siguientes modos de funcionamiento: 1: Totalizador de referencia (1.8.0) y potencia de referencia en el canal 1, totalizador de entrega (2.8.0) y potencia de entrega en el canal 2. 2: Adquisición de tarifa 1 (1.8.1) y tarifa 2 (1.8.2) y adquisición en el canal 1, entrega de tarifa 1 (2.8.1) y Tarifa 2 (2.8.2) y capacidad de entrega en el Canal 2. 3: Tarifa de referencia 1 (1.8.1) y tarifa 2 (1.8.2) y potencia de referencia en el canal 1, totalizador de entrega (2.8.0) y potencia de entrega en el canal 2. 4: Totalizador de referencia (1.8.0) y potencia de referencia en el canal 1, tarifa de entrega 1 (2.8.1) y tarifa 2 (2.8.2) y potencia de entrega en el canal 2. La conexión se realiza mediante un sensor IR AIR. El sensor IR se fija a la salida IR del medidor mediante su imán de montaje y se conecta a los terminales Rx, GND y +12 V mediante su cable de conexión. Configuración del umbral de conmutación para la potencia de referencia (kW Flecha de la red a la derecha). El interruptor giratorio (flecha derecha en la cuadrícula kW) se utiliza para establecer el umbral de conmutación en el que el relé debe desconectarse. Los valores de potencia ajustables son 0, 0,5, 1, 2, 3, 5, 7, 9, 11, 22 kW. Configuración del umbral de conmutación para la potencia de suministro (kW Flecha de la red hacia la izquierda). El interruptor giratorio (flecha izquierda en la rejilla kW) se utiliza para establecer el umbral de conmutación en el que debe activarse el relé. Los valores de potencia ajustables son 0,2, 0,5, 1, 2, 3, 5, 7, 9, 11, 22 kW. Función: Activación de los contactos 1 y 2 del relé. Cuando se alcanza la potencia establecida para el suministro de energía (flecha izquierda), comienza el tiempo de retardo de respuesta (AV), que se puede configurar entre 0, 1, 3, 5, 10, 15, 30, 60, 90, 120 minutos usando el interruptor giratorio (AV). El LED rojo situado detrás del interruptor giratorio (AV) parpadea mientras el temporizador AV está en funcionamiento. Al finalizar el tiempo AV, el contacto del relé se activa si la potencia (kW) no ha vuelto a caer por debajo del umbral de conmutación establecido. El LED rojo de ESTADO se ilumina mientras el contacto del relé esté cerrado. Desconexión del contacto 1-2 del relé. Cuando se alcanza la potencia establecida para el consumo de energía (flecha derecha), comienza el tiempo de retardo de reserva (RV), que se puede configurar entre 0, 1, 3, 5, 10, 15, 30, 60, 90, 120 minutos usando el interruptor giratorio (RV). El LED rojo situado detrás del interruptor giratorio (RV) parpadea mientras el temporizador RV está en marcha. Al finalizar el tiempo de RV, el contacto del relé se desconecta si la potencia (kW) no ha vuelto a caer por debajo del umbral de conmutación establecido. El LED rojo de ESTADO se apaga cuando el contacto del relé está abierto.
