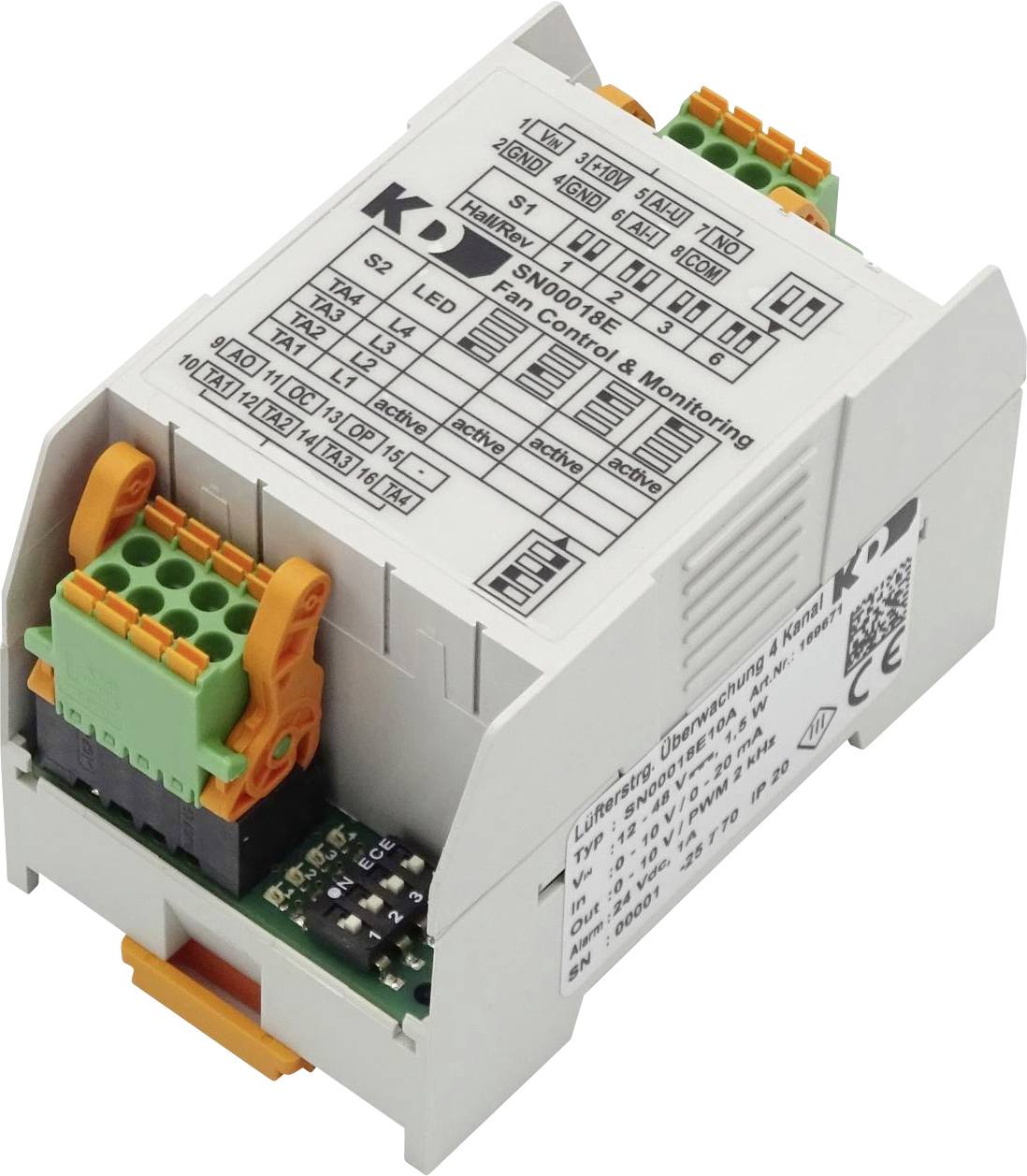

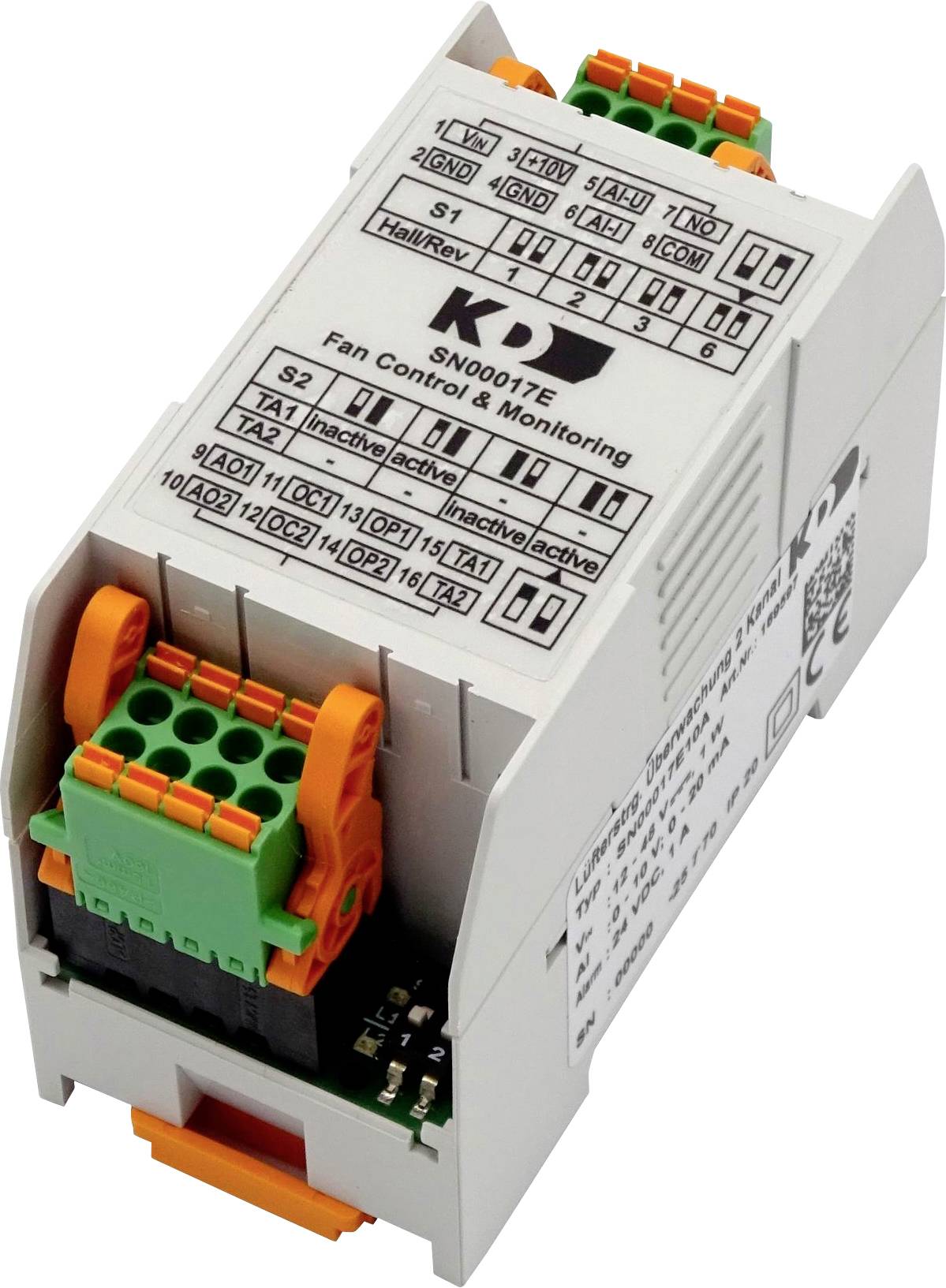

EBM Papst 169893 Módulo de control

El dispositivo convierte una señal analógica estándar (0…10 V o potenciómetro y 4…20 mA) en una señal PWM (ciclo de trabajo del 0…100 %). Proporciona dos tipos diferentes de interfaces de control PWM (OC: colector abierto y OP: colector abierto con resistencia pull-up), cada una con el mismo ciclo de trabajo. Además, cuenta con una salida analógica AO de 0 a 10 V, que también proporciona la misma velocidad de rotación. Si ambas entradas de señal (AI-U y AI-I) están conectadas, se emitirá la señal de control de velocidad resultante más alta.

El módulo monitoriza la velocidad de hasta dos ventiladores en TA1 y TA2, que disponen de salidas Hall (tacómetro). El interruptor DIP S2 permite configurar si se monitoriza o no cada una de las dos conexiones del ventilador. Otro interruptor DIP, el S1, se utiliza para configurar el número de pulsos Hall por revolución, que depende del tipo de ventilador. El dispositivo calcula la velocidad del ventilador a partir de la señal del tacómetro y la compara con un valor umbral fijo. El módulo avisa cuando se supera el umbral mediante el contacto de alarma y un LED rojo, que está presente en cada una de las dos conexiones del ventilador.
El contacto de alarma (contacto normalmente abierto libre de potencial) funciona de tal manera que se energiza durante el funcionamiento normal o cuando la señal de control de velocidad es inferior al 15%, y se desconecta en caso de fallo o interrupción del suministro eléctrico. Se produce un error si el umbral de velocidad no se alcanza durante al menos 10 segundos en una conexión de ventilador monitorizada. Si la falla ya no existe, el contacto de alarma se restablece. La monitorización de fallos solo se activa si la señal de control de velocidad es de al menos el 15%. La monitorización de los ventiladores comienza únicamente 10 segundos después de que se active la tensión de alimentación o después de que la señal de control de velocidad supere el umbral del 15 %. activado. El contacto de alarma se energiza durante este período de arranque.

Solicitud:
- Control de velocidad y detección de fallos de motores/ventiladores en armarios de control, unidades de calefacción, ventilación y aire acondicionado que tengan una entrada de control PWM/0…10 V y/o una salida de efecto Hall.
- Conversión de una señal analógica estándar (p. ej., salida de un PLC) en una señal PWM para el control de velocidad de motores y ventiladores que tienen una entrada de control PWM / 0…10 V.
- Control de velocidad mediante potenciómetro (conectable externamente, no integrado) de motores y ventiladores con entrada de control PWM / 0…10 V.

Este texto es el resultado de una traducción automática.
