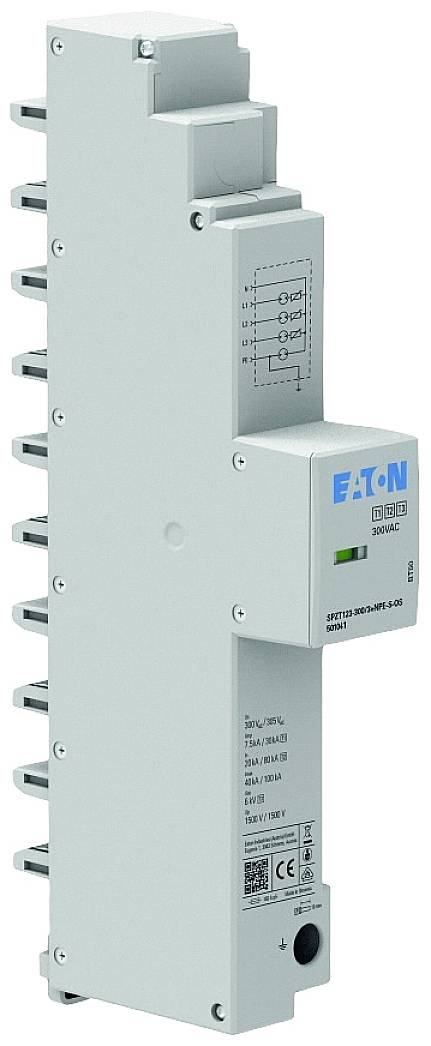

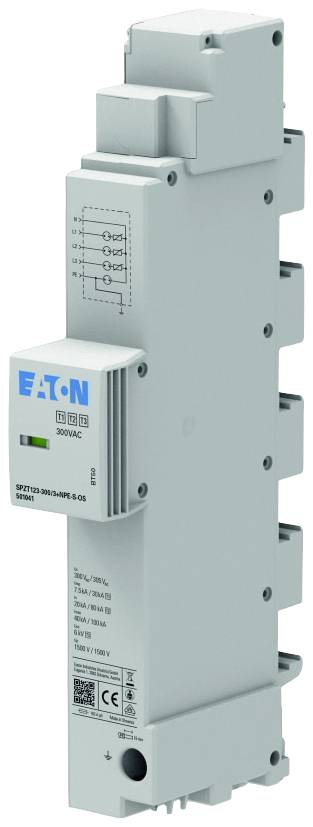

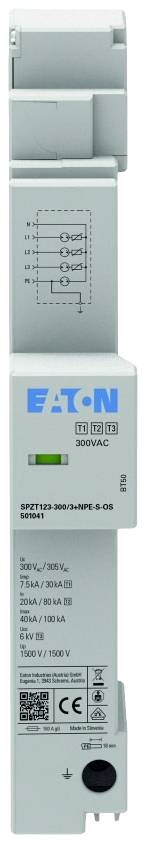

Eaton EP-501041 SPZT123-300/3+NPE-S-OS Elemento de descarga de sobretensión Protección de sobretensión para: Barra colec

Eaton EP-501041 SPZT123-300/3+NPE-S-OS Elemento de descarga de sobretensión Protección de sobretensión para: Barra colec-0
Eaton EP-501041 SPZT123-300/3+NPE-S-OS Elemento de descarga de sobretensión Protección de sobretensión para: Barra colec-1
Eaton EP-501041 SPZT123-300/3+NPE-S-OS Elemento de descarga de sobretensión Protección de sobretensión para: Barra colec-2
1/3
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Jue. 29/10
Vendido y enviado por  Conrad Electronic
Número
Total (151,25 € / Unidad)
151,25 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Pararrayos para barra colectora de 40 mm, TN-S/TT, 3P, 7,5 kA (10/350)µs, Clase I+II+III/Tipo 1+2+3

  • Versión estrecha
  • 7,5 kA con toma de tensión
  • Efecto protector coordinado energéticamente hacia el dispositivo terminal.
  • Tecnología de descarga de chispa con conmutación de voltaje

Especificaciones técnicas

  • Configuración de red TN
  • Configuración de red TN-CS
  • Configuración de red TN-S
  • Configuración de red TT
  • Número de polos: 4
  • Corriente de impulso de rayo (10/350 µs): 7,5 kA
  • Tensión máxima continua: 300 V CA
  • Tensión nominal: 240 V CA
  • Nivel de protección: 1,5 kV
  • Nivel de protección LN: 1,5 kV
  • Nivel de protección N-PE: 1,5 kV
  • Capacidad de extinción actual: 0,1 kA
  • Energía específica (W/R): 14 kJ/Ohm
  • Máx. Dispositivo de protección contra sobrecorriente, cableado de derivación (fusible): 160 A
  • Tipo de montaje: Barra colectora
  • Tamaño: 2 TE
  • Señalización en el dispositivo: visual
  • Clase de prueba: Tipo 1, 2 y 3
Tipo de producto

Elemento de descarga de sobretensión

Protección de sobretensión para

Barra colectora de 40 mm

Corriente de fuga

7.5 kA

Tensión nominal

240 V/AC

300 V/AC

IP20

Fabricante de la pieza.

EP-501041

Tipo

SPZT123-300/3+NPE-S-OS

Color del fabricante

Gris claro

Normas

VDE 0100-443/-534
Clase I+II+III/Tipo 1+2+3
IEC 61643-11 2011
EN 61643-11: 2012+A11: 2018
Clase de protección contra rayos III y IV según IEC 62305, libre de corriente residual.

Dimen.

(Anch. x Alt. x Prof.) 38 x 233.4 x 102.3 mm

Anchura

38 mm

Altura

233.4 mm

Profundidad

102.3 mm

Contenido

1 UD(S).

Número de polos

4

Peso

680 g

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 2734687 Eaton EP-501041 SPZT123-300/3+NPE-S-OS Elemento de descarga de sobretensión Protección de sobretensión para: Barra colec

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2734687 Eaton EP-501041 SPZT123-300/3+NPE-S-OS Elemento de descarga de sobretensión Protección de sobretensión para: Barra colec

Descripción

El protector contra sobretensiones SPZT123 de Eaton está diseñado específicamente para instalaciones en edificios de acuerdo con la norma VDE 0100-443/-534. La instalación se puede conectar a la barra colectora de 40 mm del cuadro de distribución del contador en la sala de conexiones del lado de la red (NAR). No se necesitan tornillos ni herramientas para la instalación. Un diseño de carcasa adecuado evita un posicionamiento incorrecto y se adapta automáticamente a la barra colectora de 5 mm o 10 mm.

Este texto es el resultado de una traducción automática.

Modelo

  • Versión estrecha
  • 7,5 kA con toma de tensión
  • Efecto protector coordinado energéticamente hacia el dispositivo terminal.
  • Tecnología de descarga de chispa con conmutación de voltaje
  • Para proteger las instalaciones de los consumidores contra sobretensiones transitorias causadas por rayos directos e indirectos, así como durante las operaciones de conmutación.
  • Clase de protección contra rayos III y IV según IEC 62305
  • Cumple con todos los requisitos para la instalación de protección contra sobretensiones según la norma DIN VDE 0100-534.
  • Para configuraciones de red TT y TN-S
