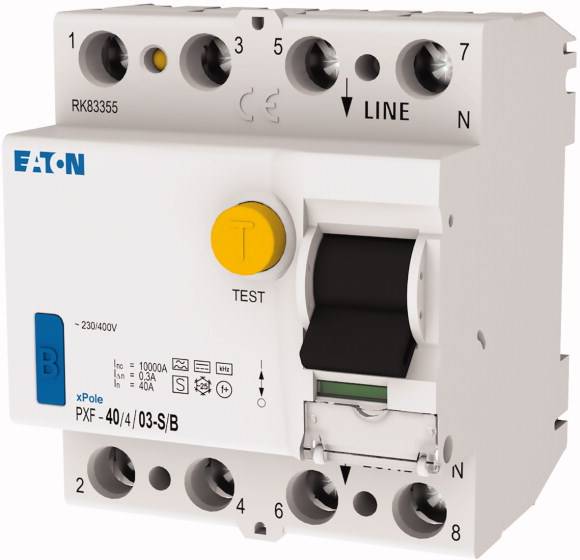

Eaton 300301 PXF-40/4/03-S/B Interruptor diferencial Control de corriente diferencial sensible a todas las corrientes S/

· Disyuntor universal de corriente residual sensible a la corriente para protección contra fallas y adicional · Los tipos de 4 polos también se pueden utilizar como 2 polos para estaciones de carga de coches fotovoltaicos / eléctricos · Nuevo nivel de precisión, casi ningún disparo no deseado - Disparo retardado de corta duración "a prueba de tormentas" - Mayor resistencia a las sobrecorrientes>3 kA - detecta corrientes residuales de CC - detecta frecuencias mixtas · Intervalo de prueba anual · Indicador de posición de contacto real · Posibilidad de reinicio automático · Placa de rotulación transparente Características de las series PXF-B y PXF-S / B · Compatible con perfiles y rieles con otros dispositivos de la serie P · Elevador de terminal de conveniencia doble / Boca arriba y abajo Espacio libre para terminales a pesar de las barras colectoras instaladas El interruptor de señal de disparo universal se puede reequipar Interruptor auxiliar Z-HK se puede reequipar Indicador de posición de contacto rojo - verde Tipos retardados adecuados para usar con lámparas fluorescentes disponibles comercialmente con y sin balastos electrónicos (30 mA FI: 30 Piezas por conductor exterior) Notas: Dependiendo del fabricante del balasto, a veces es posible más. Es ventajosa la distribución simétrica de los balastos en todas las fases. Observe las instrucciones de instalación del fabricante del balasto.
· La función del interruptor es independiente de la posición.
· Por tanto, el disyuntor se puede utilizar en el sentido de las normas de instalación para "protección contra fallos" y para "protección adicional".
· El interruptor de 4 polos también se puede utilizar con 2 o 3 polos. Ver ejemplos de conexión.
· Se debe presionar el botón de prueba “T” todos los años, el operador del sistema debe ser informado de manera demostrable sobre esta circunstancia y su responsabilidad. Cuando se usa en condiciones especiales (sitios de construcción, laboratorios), es posible que el botón de prueba deba presionarse con más frecuencia. Aquí se aplican las declaraciones de las respectivas normativas de instalación.
· Pulsando el botón de prueba “T”, solo se prueba la función del disyuntor diferencial. Esta prueba no reemplaza la medición de la resistencia de tierra (RE) o la prueba de condición del conductor de protección adecuada, que debe realizarse por separado.

· Tipo- / B: retardo de corta duración + a prueba de sobretensiones de corriente 3 kA, sensible a la corriente universal, tipo B (ÖVE E 8601) · Tipo- / B: alta fiabilidad contra falsos disparos. Obligatorio para circuitos con posibles lesiones personales o daños materiales en caso de disparo en falso (ÖVE / ÖNORM E 8001-1 § 12.1.6).

· Tipos- -S / B: selectivo + a prueba de sobretensiones 5 kA, totalmente sensible a la corriente, tipo S / B · Tipos- -S / B: disyuntor diferencial selectivo Protege todo tipo con formas de corriente residual.
