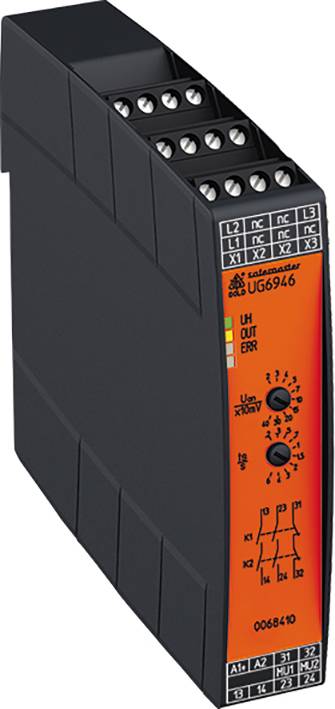

Dold UG6946.02PS 20-400mV 0,2-6s UH=DC24V 0068412 Controlador de parada Número de salidas de relé: 3 Número de entradas

Detección fiable de la parada en motores eléctricos trifásicos y monofásicos, por ejemplo, para desbloquear las puertas de seguridad de las máquinas herramienta o para activar los frenos de retención.

El monitor de parada UG 6946 es adecuado para detectar la parada de todos los motores eléctricos que generan una tensión debido a la remanencia cuando desaceleran.
El UG 6946 mide esta tensión inducida por la magnetización residual en los terminales del devanado. Para ello se utilizan dos canales de medición redundantes (L2 frente a L1 y L3 frente a L1). ¿Va a producirse el voltaje inducido?
Si ambos canales se aproximan simultáneamente a 0, esto significa que el motor está detenido para el dispositivo y el relé de salida está activado. Para adaptar el dispositivo a una amplia variedad de motores y aplicaciones, el umbral de voltaje Ua, por debajo del cual el UG 6946 detecta la parada, ajustable. La duración también se puede ajustar.
para la Ua El tiempo mínimo necesario para que se detecte definitivamente la parada y se libere el circuito de salida (tiempo de parada t) debe ser menor.s).
Además, el dispositivo detecta roturas de cables en las entradas de medición L1 / L2 / L3. Si se detecta una rotura de cable, el relé de salida pasa a la posición de seguridad (como si el motor estuviera en marcha). Este estado se guarda y se puede borrar conectando los terminales X3 - X2. Además, las señales de medición de ambos canales se comparan constantemente. Si las señales difieren durante más de aproximadamente 2,5 s, se activa el error de simultaneidad. Este error se restablecerá cuando ambos canales reciban simultáneamente voltajes de señal suficientemente altos.
Los terminales X1-X2 están disponibles para un circuito de retroalimentación que supervise los contactores conectados externamente para el refuerzo del contacto (contacto normalmente cerrado). Si no se necesita el circuito de retorno, el

· Corresponde
Perfecto Nivel (PL) e y categoría 4 según EN ISO 13849-1, EN 61800-5-2
Límite de reclamación SIL (SIL CL) 3 · Según IEC/EN 62061
Nivel de integridad de seguridad (SIL) 3 · Según IEC/EN 61508, IEC/EN 61511 y EN 61800-5-2
• Monitorización fiable del estado de reposo de motores trifásicos y monofásicos.
No se requieren iniciadores externos
• Independiente del sentido de la rotación
• Detección de rotura de cable en el circuito de medición
• Contactos de salida de seguridad forzada:
2 contactos normalmente abiertos para CA 250 V
1 abridor para CC 24 V
Umbral de voltaje ajustable
• Tiempo de inactividad ajustable
• Indicadores LED para parada del motor, rotura de cable y tensión de funcionamiento.
• Apto para su uso con convertidores de frecuencia.
Opción para omitir la monitorización en reposo (silenciamiento)
• Ancho de instalación de 22,5 mm
