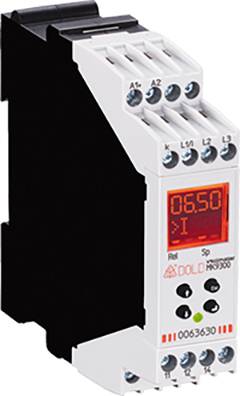

Name: Dold MK9300N.11/022 3AC24...400V AC12A UH=DC24V 0063630 Transductor Número de salidas de relé: 2
Brand: Dold
SKU: 2359211
Availability: BackOrder

Dold MK9300N.11/022 3AC24...400V AC12A UH=DC24V 0063630 Transductor Número de salidas de relé: 2-0

Similar a la imagen

Tipo de producto

Transductor

Número de salidas de relé

Tensión de servicio

24 V/DC

tipo

MK9300N.11/022 3AC24...400V AC12A UH=DC24V

Entradas de medida

Spannungs-Messeingang L1/L2/L3 Nennspannung: 3 AC 400 V Messbereich UM: 3 AC 24 ... 400 V Nennfrequenz: 50 / 60 Hz Frequenzbereich: 1 ... 400 Hz Strom-Messeingang i / k Nennstrom: AC 12 A Messbereich: AC 100 mA ... 12 A Überlastbarkeit Dauernd: 16 A Kurzzeitig < 10 s: Max. 25 A Nennfrequenz: 50 / 60 Hz Frequenzbereich: 45 ... 400 Hz

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega Mar. 01/12

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (301,68 € / Unidad)

301,68 €

más el IVA aplicable

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

Frecuencia nominal: 50 / 60 Hz
Rango de frecuencia: 45 ... 400 Hz
Consumo: 50 mA
Entrada de medición de voltaje L1/L2/L3
Tensión nominal: 3 V CA 400 V
Rango de medición UM: 3 CA 24 ... 400 V
Frecuencia nominal: 50 / 60 Hz
Rango de frecuencia: 1 ... 400 Hz
Entrada de medición de corriente i / k
Corriente nominal: CA 12 A
Rango de medición: CA 100 mA ... 12 A
Capacidad de sobrecarga
Continuo: 16 A
Brevemente< 10 s: Máx. 25 A
La sobrecarga en el sistema eléctrico es causada por
El parpadeo rápido del LED indica su presencia.
Frecuencia nominal: 50 / 60 Hz
Rango de frecuencia: 45 ... 400 Hz
Rangos de ajuste (absolutos, mediante botones y pantalla LCD)
Precisión de la medición a frecuencia nominal (en % del valor establecido): ± 4 %
Histéresis (en % del valor establecido): 0,2 ... 50 % del valor de respuesta.
Tiempo de respuesta:< 350 ms (f> 10 Hz)
Retardo de respuesta del televisor ajustable: 0 ... 10 s (en incrementos de 0,1 s)
Retardo de arranque ajustable ta : 0,2 ... 10 s (en incrementos de 0,1 s)
Círculo inicial (Rel1: 11/12/14; Rel2: 21/22/24)
Configuración de contacto: 1 contacto de cambio
Corriente térmica I th: 2 x 4 A
Capacidad de conmutación según AC 15 contactos normalmente abiertos: 3 A / AC 230 V IEC/EN 60947-5-1
Contacto NC: 1 A / CA 230 V IEC/EN 60947-5-1
Contacto normalmente abierto DC 13: 1 A / DC 24 V IEC/EN 60947-5-1
Contacto normalmente cerrado: 1 A / 24 V CC IEC/EN 60947-5-1
Vida útil eléctrica según CA 15 a 3 A, CA 230 V: 2 x 105 Ciclos de conmutación IEC/EN 60947-5-1
Frecuencia de conmutación permitida: 1800 / h
Fusible con capacidad máxima de resistencia a cortocircuitos: 4 A gG / gL IE
Vida útil mecánica: 30 x 106 Cambiando de juego

tipo: MK9300N.11/022 3AC24...400V AC12A UH=DC24V

Tipo de producto: Transductor

Número de salidas de relé: 2

Entradas de medida: Spannungs-Messeingang L1/L2/L3 Nennspannung: 3 AC 400 V Messbereich UM: 3 AC 24 ... 400 V Nennfrequenz: 50 / 60 Hz Frequenzbereich: 1 ... 400 Hz Strom-Messeingang i / k Nennstrom: AC 12 A Messbereich: AC 100 mA ... 12 A Überlastbarkeit Dauernd: 16 A Kurzzeitig < 10 s: Max. 25 A Nennfrequenz: 50 / 60 Hz Frequenzbereich: 45 ... 400 Hz

Tensión de servicio: 24 V/DC

Dimen.: (Anch. x Alt.) 22.5 mm x 90 mm

Profundidad de montaje: 99 mm

Peso: 140 g

Anchura: 22.5 mm

Altura: 90 mm

UKCA: Sí

Documentos y descargas

Ficha técnica

Ficha técnica 2359211 Dold MK9300N.11/022 3AC24...400V AC12A UH=DC24V 0063630 Transductor Número de salidas de relé: 2

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2359211 Dold MK9300N.11/022 3AC24...400V AC12A UH=DC24V 0063630 Transductor Número de salidas de relé: 2

Descripción

Los relés de medición universales MK 9300N / MH 9300 de la serie VARIMETER PRO monitorizan simultáneamente hasta 9 parámetros diferentes, como sobretensión, subtensión, tensión de ventana, asimetría de tensión, sobrecorriente/subcorriente, cos phi, potencia activa, aparente y reactiva, frecuencia y secuencia de fases. La medición en redes trifásicas y monofásicas es muy sencilla y posible sin necesidad de un cableado extenso. Gracias a la estructura del menú, los relés de medición multifuncionales son fáciles e intuitivos de usar. La detección temprana de fallos inminentes y el mantenimiento preventivo evitan daños costosos, y como usuario, usted se beneficia de la fiabilidad operativa y la alta disponibilidad de su sistema.

• Relé de medición multifuncional según EN 60255-1
• Monitorización de tensión (monofásica y trifásica)
• Monitoreo de energía
Monitoreo de frecuencia
ángulo de fase cos phi
Secuencia de fases, fallo de fase, asimetría
• Potencia activa, reactiva y aparente
• Retardo de encendido, retardo de respuesta
• Histéresis ajustable 0,2 ... 50% del valor de respuesta
• Memoria de errores
• Pantalla LCD para mediciones actuales
• Salida de relé
• 1 cambiador
• Función de relé: conmutación entre circuito abierto y cerrado.

Este texto es el resultado de una traducción automática.
