Name: Dold MK9151N.12 2-450kOHM AC230V 0-20s 0054100 Relé de nivel Número de salidas de relé: 2
Brand: Dold
SKU: 2359236
Availability: BackOrder

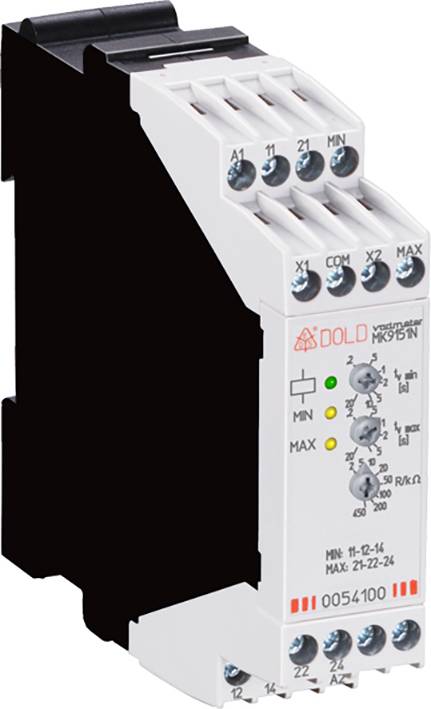

Dold MK9151N.12 2-450kOHM AC230V 0-20s 0054100 Relé de nivel Número de salidas de relé: 2-0

Similar a la imagen

Tipo de producto

Relé de nivel

Número de salidas de relé

Tensión de servicio

230 V/AC

tipo

MK9151N.12 2-450kOHM AC230V 0-20s

Entradas de medida

3 Elektrodenanschlüsse

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega Mar. 01/12

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (184,87 € / Unidad)

184,87 €

más el IVA aplicable

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

Rango de ajuste del
Resistencia del líquido: 2 ... 450 kΩ (valor de respuesta)
Configuración: En una escala absoluta dividida logarítmicamente.
Histéresis del punto de conmutación: Aprox. 4% (a 450 kΩ) ... 15% (a 2 kΩ) del valor de ajuste.
Configuración de contactos: 2 x 1 contactos de conmutación
Corriente térmica Iel: 4 A
Capacidad de conmutación
Contacto normalmente abierto AC 15: 3 A / AC 230 V IEC/EN 60947-5-1
Contacto NC: 1 A / CA 230 V IEC/EN 60947-5-1
Según DC 13: 1 A / DC 24 V IEC/EN 60947-5-1
Vida útil eléctrica
Según CA 15 a 1 A, CA 230 V: 1,5 x 105 Juegos de conmutación IEC/EN 60947-5-1
Fusible con capacidad máxima de resistencia a cortocircuitos: 4 A gG / gL IEC/EN 60947-5-1
Vida útil mecánica: ≥ 30 x 106 Cambiando de juego
Rango de temperatura: Funcionamiento: -20 ... +60 °C
Conexión del conductor: Terminales de tornillo
Peso: aprox. 180 g

tipo: MK9151N.12 2-450kOHM AC230V 0-20s

Tipo de producto: Relé de nivel

Número de salidas de relé: 2

Entradas de medida: 3 Elektrodenanschlüsse

Tensión de servicio: 230 V/AC

Dimen.: (Lon. x Anch. x Alt.) 98 x 22.5 x 90 mm

Peso: 210 g

Nota peso: aprox.

Anchura: 22.5 mm

Altura: 90 mm

longitud: 98 mm

UKCA: Irrelevante

Documentos y descargas

Ficha técnica

Ficha técnica 2359236 Dold MK9151N.12 2-450kOHM AC230V 0-20s 0054100 Relé de nivel Número de salidas de relé: 2

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2359236 Dold MK9151N.12 2-450kOHM AC230V 0-20s 0054100 Relé de nivel Número de salidas de relé: 2

Descripción

• Según IEC/EN 60 255, DIN VDE 0435-303
• 3 conexiones de electrodos para control de nivel de 2 puntos y de 1 punto
• Alta inmunidad a las interferencias del circuito de medición, que está aislado galvánicamente de la red eléctrica.
• Longitud máxima del cable hasta los electrodos: 3000 m
• Amplio rango de ajuste: 2 ... 450 kΩ, lo que permite diferenciar entre líquido y espuma.
• Retardo de respuesta y liberación: 0,2 ... 20 s, ajustable por separado para los niveles MÍNIMO y MÁXIMO.
Programable para:
2 relés de salida controlados independientemente para los niveles MÍNIMO y MÁXIMO
Relés de salida controlados conjuntamente en control de nivel de histéresis de 2 puntos
Principio de funcionamiento (relé de salida activado en caso de fallo)
Principio de circuito cerrado (el relé de salida no se activa en caso de fallo).
El circuito de medición de los electrodos funciona con una tensión alterna generada internamente en el dispositivo (aprox. 30 Hz); por lo tanto, no se produce electrólisis en el líquido.
• Para tensiones auxiliares de CA 24 ... 230 V o CC 24 V
Los LED indican la disponibilidad operativa y el estado de contacto.
• 2 relés de salida, cada uno con 1 contacto de conmutación
• Ancho de instalación de 22,5 mm

Este texto es el resultado de una traducción automática.
