Name: Dold MH9398.11 AC12-230V UH=AC230V AC10A 0066140 Transductor de potencia efectiva 1 UD(S).
Brand: Dold
SKU: 2361002
Availability: BackOrder

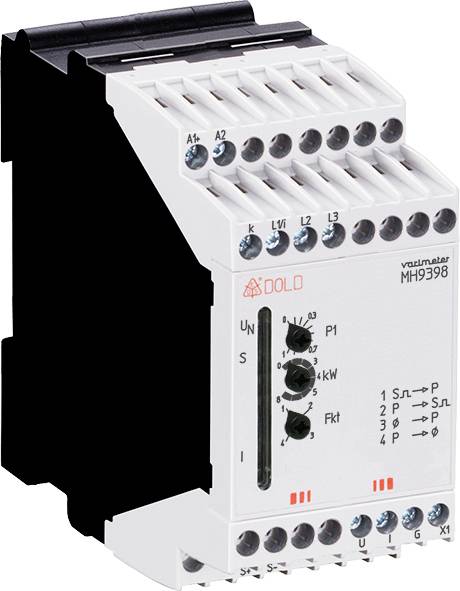

Dold MH9398.11 AC12-230V UH=AC230V AC10A 0066140 Transductor de potencia efectiva 1 UD(S).-0

Similar a la imagen

Tipo de producto

Transductor de potencia efectiva

tipo

MH9398.11 AC12-230V UH=AC230V AC10A

Dimen.

(Lon. x Anch. x Alt.) 97 x 45 x 90 mm

conexión

Terminal roscado

Señal de salida (tensión)

0 … 10 V und 2 … 10 V

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega Mar. 01/12

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (427,73 € / Unidad)

427,73 €

más el IVA aplicable

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Transductor de potencia efectiva

Uso versátil gracias a las salidas analógicas y de relé.
Detección fiable de sobrecargas mediante la medición de potencia activa.
Para una mayor vida útil de sus variadores eléctricos
mantenimiento preventivo
Localización de fallos más rápida

Especificaciones técnicas

Corriente nominal IN: CA 10 A
Rango de medición: CA 100 mA ... 10 A
Capacidad de sobrecarga
Continuo: 16 A
Brevemente< 10 s: Máx. 25 A
Una sobrecarga en el circuito eléctrico se indica mediante el parpadeo rápido de los LED.
Frecuencia nominal: 50 / 60 Hz
Rango de frecuencia: 45 ... 400 Hz
Valor de respuesta: 0 ... 2,4 kW ajustable en escala de valor absoluto.
Actitud
Rango: 8 rangos de 0 ... 2,4 kW
Rel: Ajuste fino 0 ... 0,3 kW
Precisión de medición
(en % del valor de ajuste): ± 4 %
Histéresis
(en % del valor de ajuste):< 4%
Tiempo de reacción: 350 ms
Puente de arranque: 500 ms fijo
Configuración de contacto: 1 contacto de cambio
Corriente térmica Iel: 4 A capacidad de conmutación según AC 15: Contacto normalmente abierto: 3 A / AC 230 V IEC/EN 60947-5-1
Contacto NC: 1 A / CA 230 V IEC/EN 60947-5-1
Según DC 13: 1 A / DC 24 V IEC/EN 60947-5-1
Vida útil eléctrica a 3 A, CA 230 V cos ϕ = 1: 2 x 105 Ciclos de conmutación IEC/EN 60947-5-1
Capacidad de resistencia a cortocircuitos. Fusible máximo: 4 A gG / gL IEC/EN 60947-5-1
Vida útil mecánica: 30 x 106 Cambiando de juego

tipo: MH9398.11 AC12-230V UH=AC230V AC10A

Tipo de producto: Transductor de potencia efectiva

Dimen.: (Lon. x Anch. x Alt.) 97 x 45 x 90 mm

conexión: Terminal roscado

Señal de salida (tensión): 0 … 10 V und 2 … 10 V

Señal de salida (corriente): 0 … 20 mA und 4 … 20 mA

Tensión de funcionamiento: 230 V/AC (max)

Tensión de servicio máx.: 230 V/AC

Señal de entrada (corriente): AC 100 mA ... 10 A

Contenido: 1 UD(S).

configuración: Interruptor DIP

Anchura: 45 mm

Altura: 90 mm

longitud: 97 mm

Máx. Temperatura ambiente: +60 °C

min Temperatura ambiente.: -20 °C

Tensión de alimentación (núm.): 230 V/AC

Tensión de alimentación U(B): AC12-230V

UKCA: Sí

Documentos y descargas

Ficha técnica

Ficha técnica 2361002 Dold MH9398.11 AC12-230V UH=AC230V AC10A 0066140 Transductor de potencia efectiva 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2361002 Dold MH9398.11 AC12-230V UH=AC230V AC10A 0066140 Transductor de potencia efectiva 1 UD(S).

Descripción

El transmisor de potencia activa MH 9398 de la familia VARIMETER monitoriza de forma fiable el consumo de potencia activa de las cargas eléctricas monofásicas. El valor de respuesta se ajusta fácilmente mediante 2 interruptores giratorios. El relé de salida se activa cuando se supera el valor límite establecido. Además, dispone de 2 salidas analógicas con aislamiento galvánico. El valor actual de la potencia activa se puede consultar a través de este método. Los LED indican la tensión auxiliar aplicada y el estado de conmutación del relé de salida.

El transmisor de potencia activa es adecuado para la monitorización de accionamientos eléctricos industriales monofásicos con carga de motor variable y otros consumidores monofásicos.

· Según IEC/EN 60255-1
· Método de medición: Medición de potencia activa / Medidor de vatios
· detección de sobrecarga
· Señales analógicas aisladas galvánicamente de -0 a 20 mA y 0 a 10 V o de -4 a 20 mA y 2 a 10 V.
· Valor de respuesta ajustable
· La histéresis es fija.
· monofásico
· Indicador LED de tensión auxiliar y posición de contacto.
· principio de corriente de reposo
· Ancho de instalación de 45 mm
