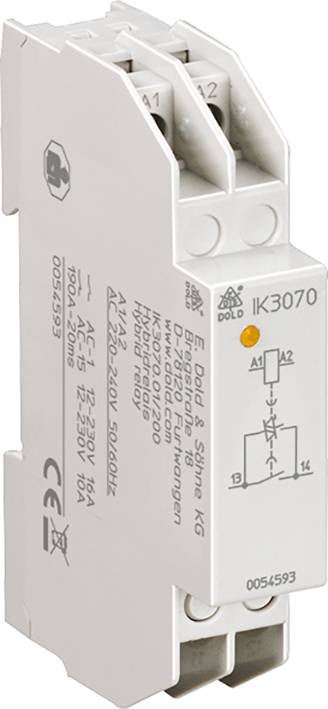

Dold IK3070.01/200 AC50/60Hz 220-240V Relés Tensión nominal: 240 V/AC Corriente de conmutación (máx.): 10 A 1 contacto N

Dold IK3070.01/200 AC50/60Hz 220-240V Relés Tensión nominal: 240 V/AC Corriente de conmutación (máx.): 10 A 1 contacto N-0
Similar a la imagen
Tipo de producto
Relés
tipo de contacto
1 contacto NA
Tensión nominal
240 V/AC
Corriente de conmutación (máx.)
10 A
tipo
IK3070.01/200 AC50/60Hz 220-240V
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Mar. 01/12
Vendido y enviado por  Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
82,34 €
3
3% = 6,81 €
80,07 €
5
4% = 15,95 €
79,15 €
10
5% = 38,00 €
78,54 €
25
5% = 112,00 €
77,86 €
Los descuentos por cantidad varían según el vendedor
Número
Total (82,34 € / Unidad)
82,34 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 8,95 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

  • Para cargas con corrientes de irrupción muy elevadas
  • Conmutación fiable de lámparas de bajo consumo y LED.
  • Larga vida útil gracias a la tecnología híbrida.

Especificaciones técnicas

  • Corriente térmica Ith: 16 A (incluso a una temperatura ambiente de 60 °C)
  • Pérdida de potencia a 16 A: 3 W
  • Capacidad de conmutación según CA 15, 10 A inductiva
  • Corriente de activación: 100 A, cos phi 0,3
  • Desconexión: 10 A, cos phi 0,3
  • Carga de la lámpara fluorescente
  • Balasto electrónico (ECG): 60 x 58 W de una fila, con compensación de 10 µF; 30 x 58 W de doble fila, con compensación de 22 µF.
  • Compensación en paralelo: fila única de 48 x 58 W, con compensación de 7 µF.
  • Corriente de conmutación: 190 A 20 ms
  • Fusible semiconductor: 180 A² s 10 ms (protección para triac)
  • Tensión del varistor: 275 V CA
Tipo de producto

Relés

tipo

IK3070.01/200 AC50/60Hz 220-240V

Tensión de reacción (mín.)

220 V/AC

Tensión de reacción (máx.)

240 V/AC

tipo de contacto

1 contacto NA

Tensión nominal

240 V/AC

Corriente de conmutación (máx.)

10 A

vida eléctrica

Según la norma AC 15 a 10 A, AC 230 V: ≥ 106 ciclos de conmutación

vida mecánica

≥ 30 x 10⁶ ciclos de conmutación

características especiales

Poco ruido

IP20

IP40

Máx. Temperatura

+60 °C

min temperatura.

-20 °C

longitud

90 mm

Anchura

17.5 mm

Altura

58 mm

Dimen.

(Lon. x Anch. x Alt.) 90 x 17.5 x 58 mm

Contenido

1 UD(S).

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 2359196 Dold IK3070.01/200 AC50/60Hz 220-240V Relés Tensión nominal: 240 V/AC Corriente de conmutación (máx.): 10 A 1 contacto N

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2359196 Dold IK3070.01/200 AC50/60Hz 220-240V Relés Tensión nominal: 240 V/AC Corriente de conmutación (máx.): 10 A 1 contacto N

Descripción

El relé de potencia híbrido es adecuado para conmutar cargas altamente inductivas o capacitivas, por ejemplo, lámparas de bajo consumo y LED. Sus aplicaciones se encuentran en la tecnología de calefacción, aire acondicionado, ventilación e iluminación.
El relé de conmutación híbrido tiene un relé de salida con un triac conectado en paralelo. El triac asume la carga en el momento de la conmutación. Sin embargo, la corriente continua se canaliza a través del contacto del relé debido a la mayor disipación de potencia del triac.
Debido a que el triac solo se desconecta al cruzar la fase cero, el dispositivo solo es adecuado para conmutar cargas de corriente alterna.

• Según IEC/EN 60 947-4-3
Corriente nominal de funcionamiento: 20 A
• Alta vida útil eléctrica de> 106 Circuitos en CA 15
· 10 Un inductivo
• Conmutación silenciosa
• Para la conmutación de cargas resistivas, inductivas y capacitivas.
• Conmutación de voltaje cero
• 1 más cercano
• Ancho de instalación de 17,5 mm
