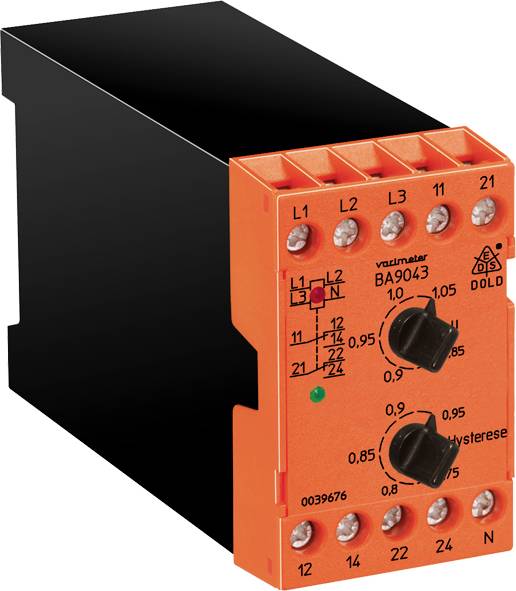

Dold BA9043 3AC50-400Hz 230/400V 0039676 Relé de vigilancia de tensión Número de salidas de relé: 2

Dold BA9043 3AC50-400Hz 230/400V 0039676 Relé de vigilancia de tensión Número de salidas de relé: 2-0
Similar a la imagen
Tipo de producto
Relé de vigilancia de tensión
Número de salidas de relé
2
Tensión de servicio
230 V
400 V
tipo
BA9043 3AC50-400Hz 230/400V
Entradas de medida
Nennspannung UN 3/N AC 100/57 V; 220/127 V; 400/230 V 415/240 V; 440/254 V; 500/290 V 3/N AC 690/400 V 3 AC 100 V; 220 V; 400 V; 415 V. 440 V; 500 V 3 AC 690 V
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Mar. 01/12
Nuevo
Todas las facturas de terceros ahora proceden directamente de Conrad.
Vendido y enviado por  Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
273,11 €
3
2% = 19,98 €
266,45 €
5
3% = 46,55 €
263,80 €
10
4% = 110,80 €
262,03 €
Los descuentos por cantidad varían según el vendedor
Número
Total (273,11 € / Unidad)
273,11 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

  • Mayor seguridad en los edificios

Especificaciones técnicas

  • Tensión nominal UN 3/N CA 100/57 V; 220/127V; 400/230V
  • 415/240V; 440/254V; 500/290V
  • 3/N CA 690/400 V
  • 3AC 100V; 220V; 400V; 415V, 440V; 500V 3AC 690V
  • Capacidad de sobrecarga: 1,2 UN continuo
  • Consumo de energía nominal: CA 4 VA
  • Frecuencia nominal: 50 ... 400 Hz
  • Rango de frecuencia: ± 5%
  • Influencia de la temperatura:< 0,05% / K
  • Valor de respuesta: 0,85 ... 1,05 UN, ajustable continuamente
  • con perilla giratoria superior
  • Recaída en la relación
  • (Histéresis) 0,75 ... 0,95 del valor de respuesta
  • Retardo de conmutación tM: Ver diagrama del retardo de conmutación
  • Retardo de tiempo tvAjustable de forma continua de 0,5 a 10 s
  • Configuración de contactos: 2 contactos de conmutación
  • Corriente térmica Iel: 6 A; ver diagrama de la curva límite de corriente continua
  • Capacidad de conmutación según AC 15: Contacto normalmente abierto: 3 A / AC 230 V IEC/EN 60947-5-1
  • Contacto NC: 1 A / CA 230 V IEC/EN 60947-5-1
  • Después de DC 13: Contacto normalmente abierto: 1 A / DC 24 V IEC/EN 60947-5-1
  • Contacto normalmente cerrado: 1 A / 24 V CC IEC/EN 60947-5-1
  • Vida útil eléctrica según CA 15 a 3 A, CA 230 V: 3 x 105 Puntos de conmutación IEC/EN 60947-5-1
  • Fusible con capacidad máxima de resistencia a cortocircuitos: 4 A gG / gL IEC/EN 60947-5-1
  • Vida útil mecánica:> 30 x 106 Cambiando de juego
  • Rango de temperatura de funcionamiento: -20 ... +60 °C
  • Almacenamiento: -25 ... +60 °C
  • Conexión del conductor: Terminales de tornillo
tipo

BA9043 3AC50-400Hz 230/400V

Tipo de producto

Relé de vigilancia de tensión

Número de salidas de relé

2

Entradas de medida

Nennspannung UN 3/N AC 100/57 V; 220/127 V; 400/230 V 415/240 V; 440/254 V; 500/290 V 3/N AC 690/400 V 3 AC 100 V; 220 V; 400 V; 415 V. 440 V; 500 V 3 AC 690 V

Tensión de servicio

230 V

400 V

Dimen.

(Anch. x Alt.) 45 mm x 73 mm

Profundidad de montaje

132 mm

Peso

310 g

Anchura

45 mm

Altura

73 mm

UKCA

Irrelevante

Documentos y descargas

Ficha técnica

Ficha técnica 2359240 Dold BA9043 3AC50-400Hz 230/400V 0039676 Relé de vigilancia de tensión Número de salidas de relé: 2

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2359240 Dold BA9043 3AC50-400Hz 230/400V 0039676 Relé de vigilancia de tensión Número de salidas de relé: 2

Descripción

• Monitorización de la tensión en redes eléctricas trifásicas
• Para aplicaciones industriales y ferroviarias

· Según IEC/EN 60255-1, IEC/EN 60255-26, DIN VDE 0435-303
• Trifásico
• Para tensiones nominales de 3/N CA 100 / 57 V a 690 / 400 V
• Medida de la media aritmética
• Los valores de respuesta y de reserva son ajustables.
• Para redes con o sin conductor neutro
• Principio de circuito cerrado (el relé de salida no se activa en caso de fallo)
• Indicadores LED para el estado de preparación operativa y de contacto.
• Insensible a los armónicos
Adecuado para redes de 50 a 400 Hz.
Ancho de instalación de 45 mm

Este texto es el resultado de una traducción automática.
