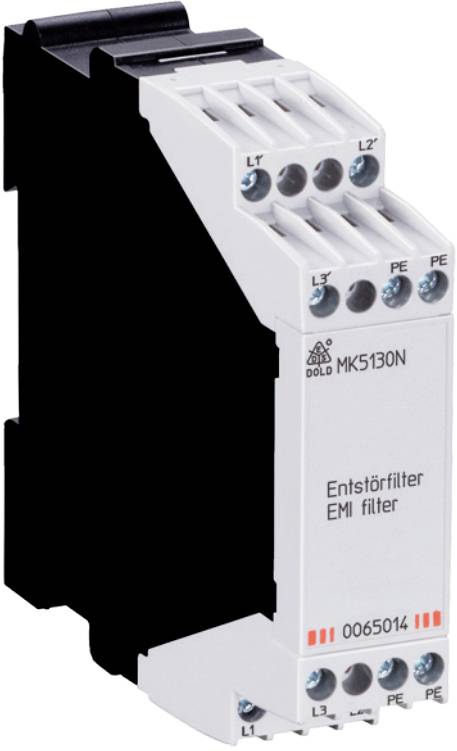

Dold 0065014 MK5130N Filtro de interferencias (Lon. x Anch. x Alt.) 97 x 22.5 x 90 mm 1 UD(S). Piece

Los inversores que se utilizan cada vez más en las instalaciones generan flancos de conmutación pronunciados en su salida, lo que provoca importantes interferencias electromagnéticas y corrientes de ecualización de alta frecuencia en los componentes del circuito conectados. Los dispositivos conectados al inversor pueden sufrir interrupciones en su funcionamiento o incluso resultar destruidos. La interferencia de radiofrecuencia puede transmitirse a otras partes del sistema, por ejemplo, a través de la alimentación de 24 V CC. Este es el caso, por ejemplo, de los relés de medición cuya entrada de medición está conectada al inversor. La tensión auxiliar del relé de medición está aislada galvánicamente de la entrada de medición, pero está conectada a la entrada de medición en el lado de RF a través de una capacitancia de acoplamiento inevitable en la fuente de alimentación interna. A frecuencias adecuadas, pueden circular corrientes de compensación de hasta varios amperios desde el inversor hasta el nivel de tensión auxiliar. En general, todos los dispositivos de monitorización conectados al inversor con tensión auxiliar independiente o con entradas o salidas adicionales pueden verse afectados por interferencias. También es posible que las perturbaciones producidas por el inversor se transmitan a otras partes del sistema. Los filtros de supresión de interferencias MK 5130N / LG 5130 tienen cada uno 4 bobinas de choque conectadas en serie en las rutas de filtrado para las 3 fases (entradas L1 / L2 / L3, salidas L1' / L2' / L3') para garantizar una supresión de interferencias de banda ancha hasta altas frecuencias. Si el PE está conectado adicionalmente, un condensador de supresión de interferencias en Y es eficaz contra el PE, y la supresión de interferencias mejora aún más ("filtro en T"). Al insertar el MK 5130N / LG 5130 entre el inversor y el relé/dispositivo de medición que se desea suprimir, la corriente de RF que fluye a través de las capacitancias de acoplamiento se reduce considerablemente, ya que las rutas del filtro representan una impedancia que aumenta con la frecuencia. Esto evita fallos de funcionamiento o incluso daños en los dispositivos conectados.

• Funcionamiento de relés de medición en inversores y dispositivos de alta frecuencia Voltajes de interferencia
• Supresión de interferencias de componentes de circuitos y pequeñas cargas de hasta 50 mA por fase
• En caso de averías causadas por herramientas eléctricas, contactores y lámparas fluorescentes
• Filtro de supresión de interferencias trifásico para relés de medición
• Supresión de interferencias electromagnéticas derivadas de tensiones de interferencia conducidas.
• Atenuación de banda ancha de componentes de alta frecuencia
• Para tensiones nominales de hasta 3 V CA 1000 V
• Conexión PE opcional para una supresión de interferencias aún mejor.
• Ancho de instalación: 22,5 mm

Este texto es el resultado de una traducción automática.
