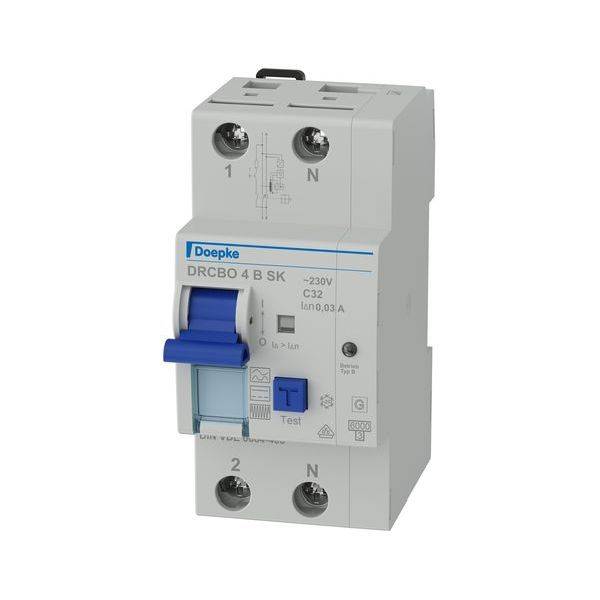

Doepke 09949127 Disyuntor de corriente diferencial/interruptor diferencial Control de corriente diferencial sensible a t

Los RCBO combinan la protección contra corriente residual y los interruptores automáticos en un solo dispositivo (combinación RCBO/MCB). Protegen a las personas de las corrientes de cortocircuito y a los sistemas de los cortocircuitos y las sobrecargas. Los interruptores DRCBO 4 tienen una capacidad de ruptura nominal de 6 kA. Además del indicador de estado activado, también ofrecen una ventana de etiquetado. Los interruptores de tipo B son sensibles a todas las corrientes con frecuencias comprendidas entre 0 Hz (corrientes de falla de CC suaves) y 150 kHz. Son altamente resistentes a las sobretensiones y a las tormentas eléctricas. Los interruptores con la curva característica SK garantizan protección contra fallos y una alta disponibilidad del sistema. Se caracterizan por una menor sensibilidad a frecuencias más altas. Esto evita en gran medida las falsas activaciones causadas por el sistema. La curva característica SK está optimizada para sistemas en los que no se requiere protección contra incendios. Los interruptores con característica de disparo C están optimizados para circuitos con altas corrientes de irrupción o de pico. Los interruptores estándar están diseñados para circuitos con una tensión nominal de 230 V o 400 V y una frecuencia nominal de 50 Hz. Características: Sensible a todas las corrientes para corrientes de falla con frecuencias de 0 Hz (CC suave) a 150 kHz; disparo independiente de la tensión de red para corrientes de falla tipo A; diseño compacto para todas las corrientes nominales; indicador de posición de conmutación; indicación separada del motivo del disparo; terminales de clip de tracción con un amplio rango de sección transversal de sujeción en ambos lados de conexión; conductor neutro a la derecha; ventana de etiquetado; tipo de montaje: montaje rápido en riel DIN; posición de instalación: cualquiera; alimentación preferiblemente desde arriba; áreas de aplicación: instalaciones comerciales e industriales con sistemas TT, TN-S y TN-CS en los que se utilizan equipos de electrónica de potencia sin aislamiento galvánico, como convertidores de frecuencia, fuentes de alimentación conmutadas, convertidores de alta frecuencia, sistemas fotovoltaicos o UPS con inversores sin transformador; RCBO tipo B+ y Los interruptores diferenciales con protección contra sobrecorriente (RCBO) tipo B con características NK deben utilizarse donde la protección contra incendios sea obligatoria; Notas: aptos para su uso en redes de CA de 50 Hz; también hay RCBO disponibles para otras frecuencias bajo pedido; no están diseñados para su uso en redes de CC ni en la salida de equipos eléctricos controlados, como convertidores de frecuencia.

Este texto es el resultado de una traducción automática.
