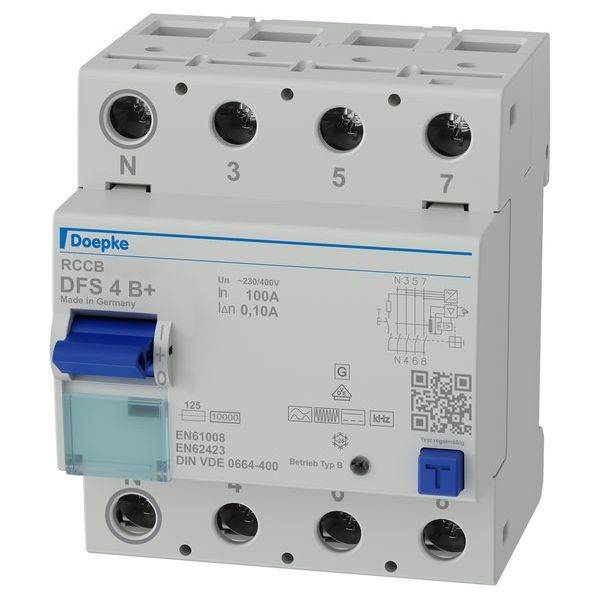

Doepke 09165895 Interruptor diferencial Control de corriente diferencial sensible a todas las corrientes B+

Los interruptores diferenciales (RCCB, por sus siglas en inglés) cortan el suministro eléctrico cuando se producen corrientes de falla peligrosamente altas. Protegen a las personas, a los animales y a las instalaciones. Los interruptores automáticos de corriente residual DFS 4 son de dos o cuatro polos, para redes monofásicas o trifásicas. En su versión estándar, los dispositivos compactos tienen cuatro módulos de ancho. Están disponibles con muchos tipos y diseños diferentes de corriente residual para corrientes nominales de hasta 125 A. Las grandes terminales de doble piso también pueden alojar conductores de gran sección transversal. La posición de activación del mando del interruptor multifunción facilita la resolución de problemas. El software gratuito para etiquetas facilita el etiquetado. Los interruptores de corriente residual tipo B+ son sensibles a todo tipo de corriente. Protegen contra corrientes de falla pulsadas y alternas, corrientes de falla con frecuencias mixtas y corrientes de falla continuas suaves. Detectan corrientes de falla de todas las frecuencias hasta 20 kHz sin interrupciones, con un umbral de disparo máximo de 420 mA. De este modo, los interruptores ofrecen un mayor nivel de protección contra incendios. Los dispositivos estándar están diseñados para monitorizar circuitos eléctricos con una tensión nominal de 230 V, 400 V y una frecuencia nominal de 50 Hz. Características: Sensibilidad a todas las corrientes para corrientes de falla con frecuencias y frecuencias mixtas de 0 Hz (CC suave) a 20 kHz; protección contra incendios según VDE 0100-420; disparo independiente de la tensión de red para corrientes de falla de tipo A; detección dependiente de la tensión de corrientes de falla de CC suaves y corrientes de falla de CA con frecuencias distintas de 50 Hz; funcionalidad completa con tensiones de red de al menos 50 V CA en cualquier par de conductores activos; diseño compacto para todas las corrientes nominales; alta capacidad de resistencia a cortocircuitos; terminales de doble nivel en ambos lados para grandes secciones transversales de conductores y conexión de barras colectoras; indicador de posición de conmutación; ventana de visualización para etiquetado; interruptor de palanca multifunción con tres posiciones: "encendido", "Apagado", "Activado"; Posición del conductor neutro de la conexión C1 a la izquierda; Tipo de montaje: Montaje rápido en riel DIN; Posición de instalación cualquiera; Alimentación preferiblemente desde arriba; Áreas de aplicación: Instalaciones comerciales e industriales con sistemas TN-S, TT y TN-CS en las que se utilizan equipos de electrónica de potencia sin aislamiento galvánico, como convertidores de frecuencia, fuentes de alimentación conmutadas, convertidores de alta frecuencia. Sistemas fotovoltaicos y sistemas UPS con inversores sin transformador; Locales con riesgo de incendio; Notas: apto para su uso en redes de CA de 50 Hz; Interruptor diferencial para otras frecuencias disponible bajo pedido; No apto para su uso en redes de CC ni en la salida de equipos eléctricos controlados, como convertidores de frecuencia.
