Delock 65845 65845 Clavija de conexión SMA 50 Ω 1 UD(S). Bag

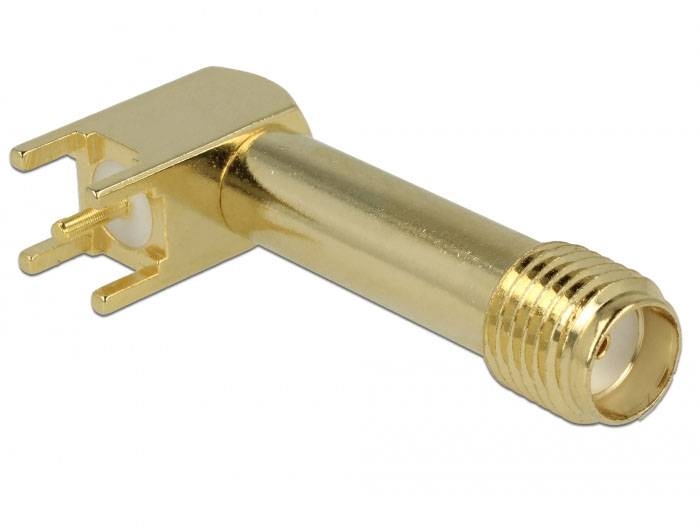

Delock 65845 65845 Clavija de conexión SMA 50 Ω 1 UD(S). Bag-0
Delock 65845 65845 Clavija de conexión SMA 50 Ω 1 UD(S). Bag-1

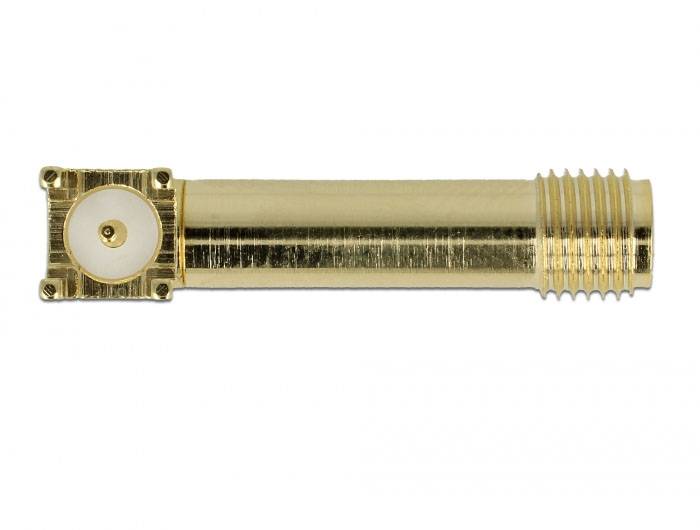

Delock 65845 65845 Clavija de conexión SMA 50 Ω 1 UD(S). Bag-2
1/3
Tipo de embalaje
Bag
Tipo de producto
Clavija de conexión SMA
impedancia
50 Ω
conexión
SMA
Contenido
1 UD(S).
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Vie. 06/11
Nuevo
Todas las facturas de terceros ahora proceden directamente de Conrad.
Vendido y enviado por  Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
5,45 €
5
6% = 1,60 €
5,13 €
10
8% = 4,60 €
4,99 €
25
10% = 13,75 €
4,90 €
50
12% = 32,50 €
4,80 €
100
14% = 76,00 €
4,69 €
Los descuentos por cantidad varían según el vendedor
Número
Total (5,45 € / Unidad)
5,45 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 8,95 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Conector SMA de 90° para PCB

  • Tipo de conexión: SMA
  • Conector 1: SMA
  • 0 - 6000 MHz 50 ohmios
  • Material de la carcasa: Latón
  • 1 pieza(s)

Especificaciones técnicas

  • Conector 1: SMA
Tipo de embalaje

Bag

Tipo de producto

Clavija de conexión SMA

impedancia

50 Ω

conexión

SMA

Contenido

1 UD(S).

Frecuencia (máx.)

6 GHz

Material de la carcasa

Latón chapado en oro

Fabricante de la pieza.

65845

Material de aislamiento

PTFE

Material de contacto

Latón chapado en oro

longitud

25 mm

tipo

65845

Tipo de cierre

Ninguno

Forma del cable

Redonda

ejecución

Cable

Color del fabricante

Multicolor

Profundidad

12.2 mm

Altura

5.2 mm

Anchura

25 mm

Aplicación del cable

Dispositivos fríos

UKCA

Sí

Intervalo de temperatura operativa

-55 - 165 °C

Obstrucción

50 Ohm

Cantidad por paquete

1 Stück(e)

Tensión soportada

500 V

Rango de frecuencia

0 - 6000 MHz

Documentos y descargas

Ficha técnica

Ficha técnica 3383647 Delock 65845 65845 Clavija de conexión SMA 50 Ω 1 UD(S). Bag

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3383647 Delock 65845 65845 Clavija de conexión SMA 50 Ω 1 UD(S). Bag

Descripción

Este zócalo de Delock es apto para montaje mediante soldadura en placas de circuitos impresos. El recubrimiento de oro previene la corrosión y garantiza una unión óptima.

Este texto es el resultado de una traducción automática.

Modelo

  • Conexión: 1 x SMA hembra de 90°
  • Pasador: Latón chapado en oro
  • Aislamiento: PTFE
  • Carcasa: Latón chapado en oro
  • Rango de frecuencia: 0 - 6 GHz
  • Impedancia: 50 ohmios
  • VSWR: 1,5
  • Tipo de rosca: 1/4″ - 36 UNS - 2A
  • Longitud de la rosca: 5,5 mm
  • Temperatura de funcionamiento: -55 °C ~165 °C
  • Tensión nominal: 500 V / 50 Hz
  • Material: Latón chapado en oro
  • Ensamblaje de soldadura: 5 puntos de soldadura
  • Cuadrícula: 2,54 mm
  • Dimensiones (largo x alto x profundidad): 28,0 x 12,2 x 5,2 mm
