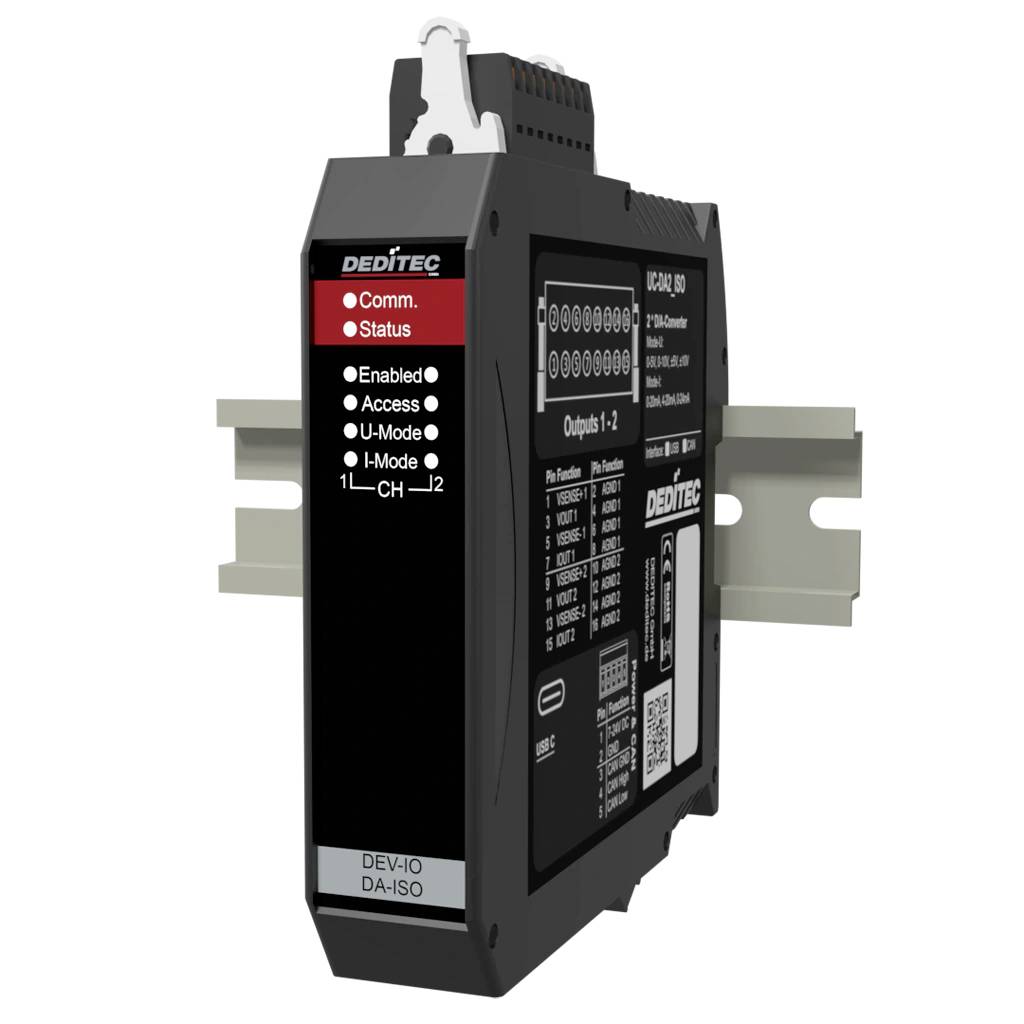

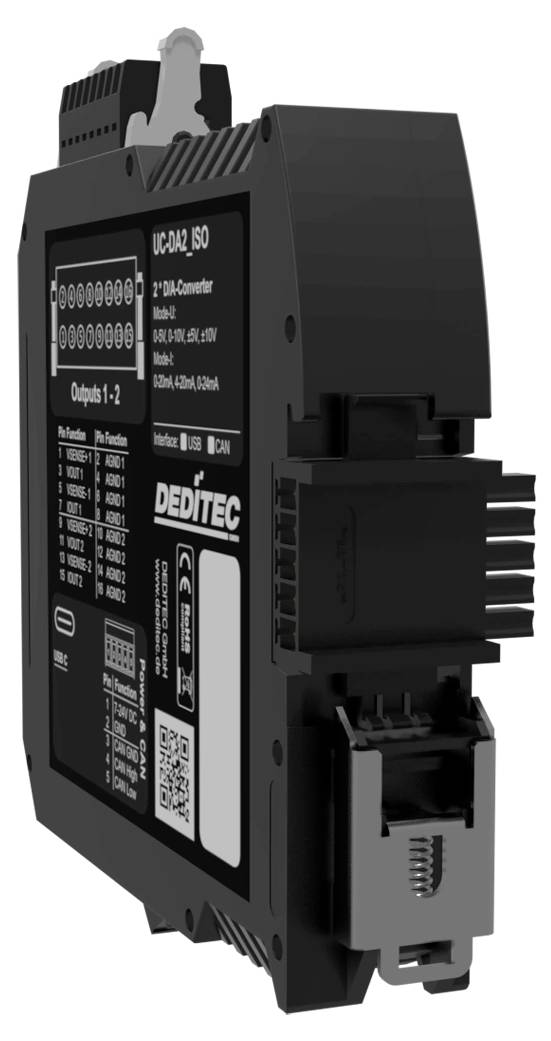

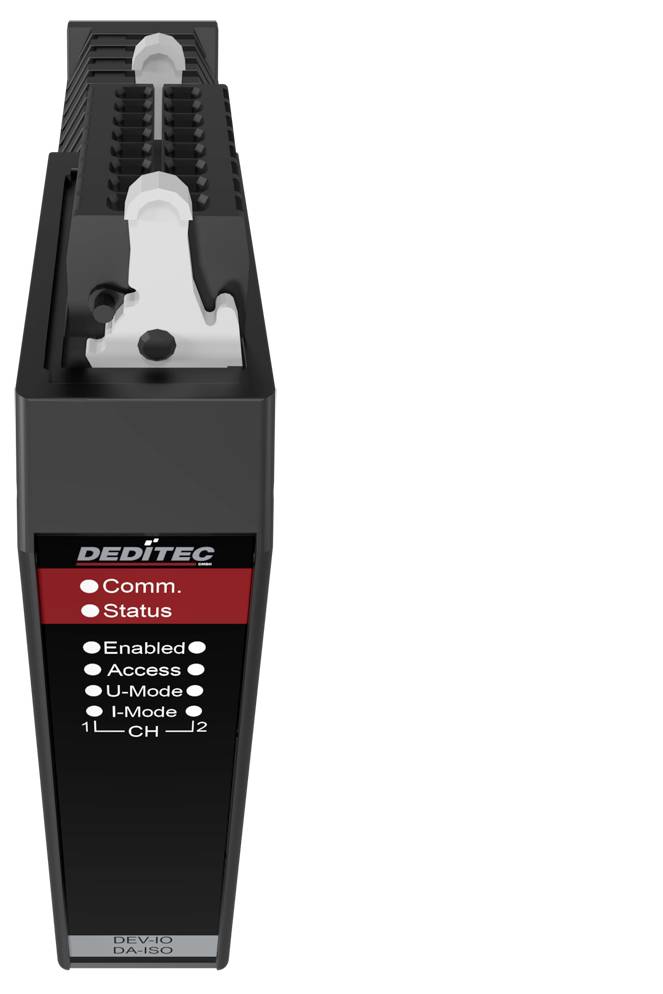

Deditec UC-CAN-U-DA2-16ISO UC-CAN-U-DA2-16ISO Convertidor de nivel Bus CAN, USB Número de entradas: 0 x Número de salida
Ficha técnica (PDF)
N.º pieza fabr.:
N.º artículo:
Número
Total (595,80 € / Unidad)
595,80 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
Convertidor D/A UC-CAN de 16 bits – Módulo de bus CAN de 2 canales con aislamiento galvánico – con interfaz de configuración USB
- Convertidor D/A CAN para salida de punto de ajuste analógico a través del bus CAN.
- 2 canales D/A, cada uno con resolución de 16 bits.
- Salidas de voltaje: 0-5V, 0-10V / 0-10V, ±5V, ±10V
- Salidas de corriente: 0–20 mA, 4–20 mA, 0–24 mA
- Aislamiento galvánico de los canales D/A entre sí hasta un máximo de 1000 V CA.
- Aislamiento galvánico para alimentación eléctrica de hasta 500 V CA.
- CAN 2.0A / CAN 2.0B con velocidades de bits de 10 kbit/s a 1 Mbit/s
- Protocolo CAN abierto y modo auto TX/RX
- Interfaz USB-C para puesta en marcha y parametrización.
- Tiempo de conversión del convertidor D/A: 10–12 µs
- Tensión de alimentación: +12 V a +24 V CC
- Montaje en carril DIN de 35 x 7,5 mm.
- Dos salidas analógicas D/A para señales precisas de voltaje y corriente a través del bus CAN.
- Resolución de 16 bits para especificaciones de punto de ajuste finamente graduadas.
- Rangos de salida para señales industriales y estándar comunes, como 0–10 V y 4–20 mA.
- Precisión relativa: mín. -16 LSB / máx. +16 LSB
- Variación de la temperatura respecto al valor a escala completa: ±1 ppm / °C
- Tiempo de conversión: 10–12 µs para una salida D/A rápida en aplicaciones de control y regulación.
- Interfaz CAN mediante conector D-sub de 9 pines
- Compatibilidad con CAN 2.0A y CAN 2.0B
- Interfaz CAN con aislamiento galvánico de hasta 500 V
- Protocolo CAN abierto para su integración en arquitecturas de bus CAN existentes.
- Modo Auto-TX/RX para el procesamiento automático de paquetes CAN.
- Interfaz USB-C con interfaz USB 2.0 / USB 1.1 de hasta 480 Mbit/s.
Especificaciones técnicas
- Montaje: Carril DIN TS 35 x 7,5 mm
- Conexión: Conector de resorte WAGO de 16 pines (protegido contra conexiones incorrectas)
- Protocolo CAN: Protocolo CAN abierto, modo Auto-TX/RX
- Seguridad: Modo a prueba de fallos en caso de pérdida de comunicación.
- Tipo de producto
Convertidor de nivel
- las interfaces
Bus CAN
USB
- tipo
UC-CAN-U-DA2-16ISO
- Tensión de servicio
7 V/DC
24 V/DC
- Máx. De funcionamiento
50 °C
- Min temperatura de funcionamiento.
10 °C
- Tensión de servicio (datos)
De 7 V a 24 V CC
- operativo
10 hasta 50 °C
- Número de entradas/salidas
2
- Número de entradas
0 x
- Número de salidas
2 x
- Dimen.
(Anch. x Alt.) 22.5 mm x 120 mm
- Máx. Consumo de corriente
130 mA
- Altura
120 mm
- Anchura
22.5 mm
- Fabricante de la pieza.
UC-CAN-U-DA2-16ISO
- ejecución
Módulo convertidor D/A CAN bus de 2 canales (16 bits) con interfaz de configuración USB-C y aislamiento galvánico.
- Salidas
2 salidas analógicas (aislamiento galvánico, resolución de 16 bits)
- las interfaces
Bus CAN (Phoenix Contact de 5 pines)
USB (USB-C para configuración)
- Consumo de corriente
130 mA
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 3796602 Deditec UC-CAN-U-DA2-16ISO UC-CAN-U-DA2-16ISO Convertidor de nivel Bus CAN, USB Número de entradas: 0 x Número de salida
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3796602 Deditec UC-CAN-U-DA2-16ISO UC-CAN-U-DA2-16ISO Convertidor de nivel Bus CAN, USB Número de entradas: 0 x Número de salida
Descripción
El convertidor D/A UC-CAN de 16 bits es un módulo de bus CAN de 2 canales para la salida precisa de puntos de ajuste analógicos en tecnología industrial, de automatización, medición y control. Como convertidor D/A CAN, el módulo convierte la comunicación CAN en señales analógicas de voltaje o corriente y proporciona dos salidas D/A aisladas galvánicamente con una resolución de 16 bits. Los voltajes admitidos incluyen 0–5 V, 0–10 V, ±5 V y ±10 V, así como 0–20 mA, 4–20 mA y 0–24 mA. El tiempo de conversión de 10 a 12 µs permite realizar tareas de control críticas en cuanto al tiempo, por ejemplo, para actuadores, válvulas, convertidores de frecuencia, bancos de pruebas y sistemas CAN distribuidos.
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
Modelo
- Modo I
- Modo U
- Funcionalidad M2M
- Modo CAN-RX/TX automático
- LATA CRUDA
- Protocolo J1939
- Software gratuito de configuración y prueba
- Interfaz de configuración USB
- Tensión de alimentación: +7 V a +24 V CC
- Tiras elásticas enchufables con mecanismo de bloqueo
- Montaje en carril DIN de 35 mm x 7,5 mm.
- Temperatura de funcionamiento: de +10 °C a +50 °C (rango de temperatura ampliado disponible bajo pedido).
- Adecuado para entornos industriales típicos interiores y armarios de control.
Volumen de suministro
- Cable USB, conector tipo A a conector tipo C.
- Conector de 5 pines
- Conector de 2x 16 pines
- Herramienta de accionamiento para conectores Wago
- Conectores para carril DIN
Requisitos del sistema
- Windows, Linux
