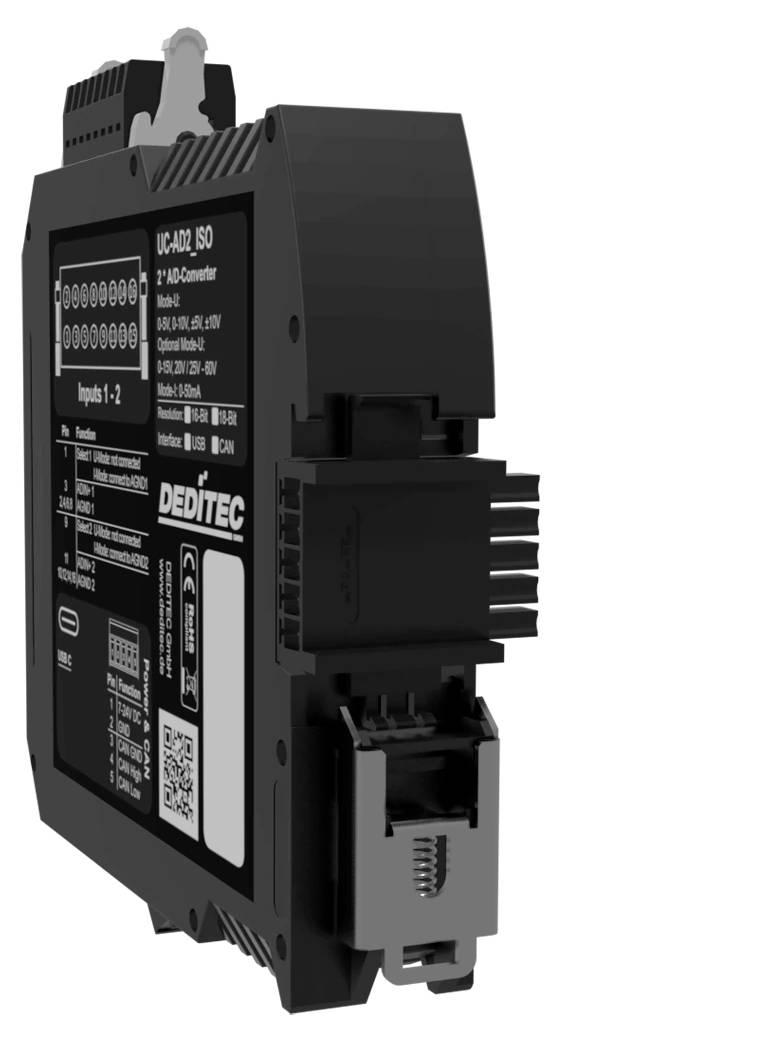

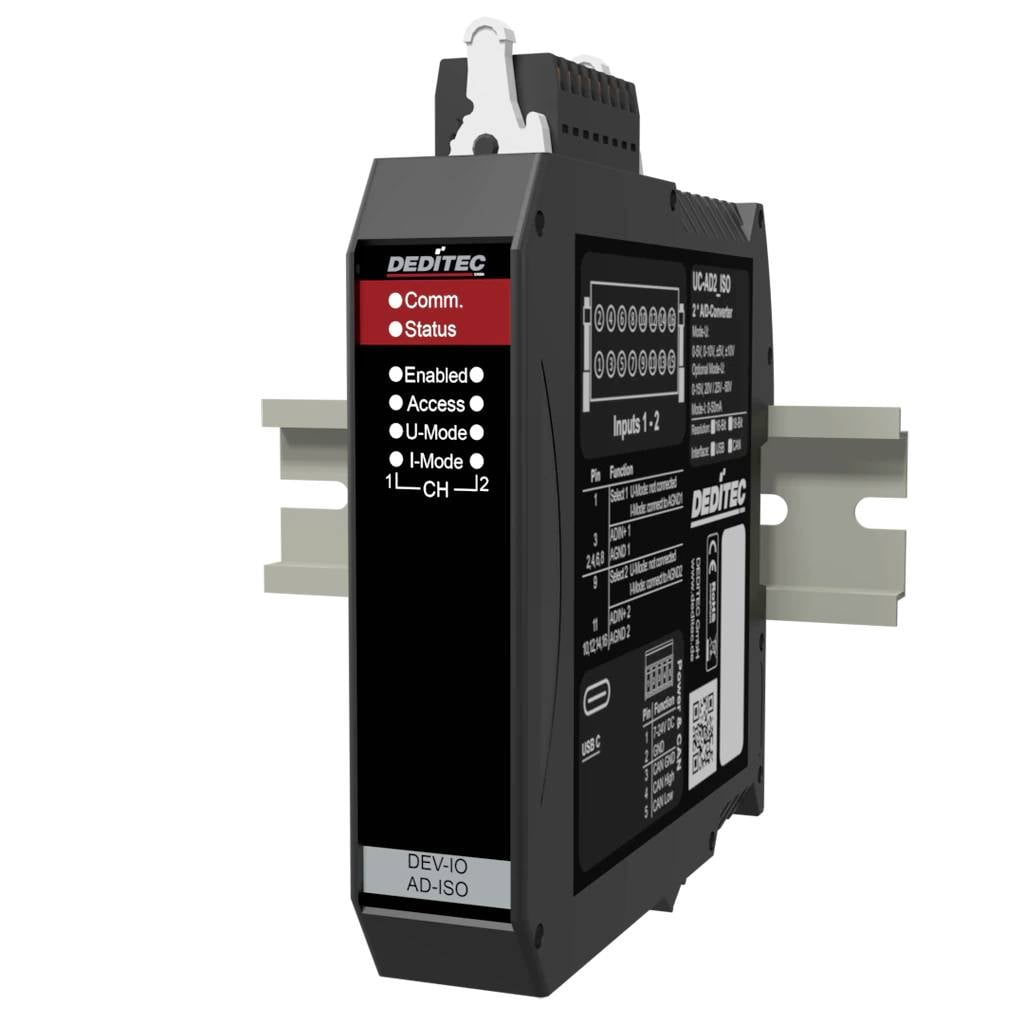

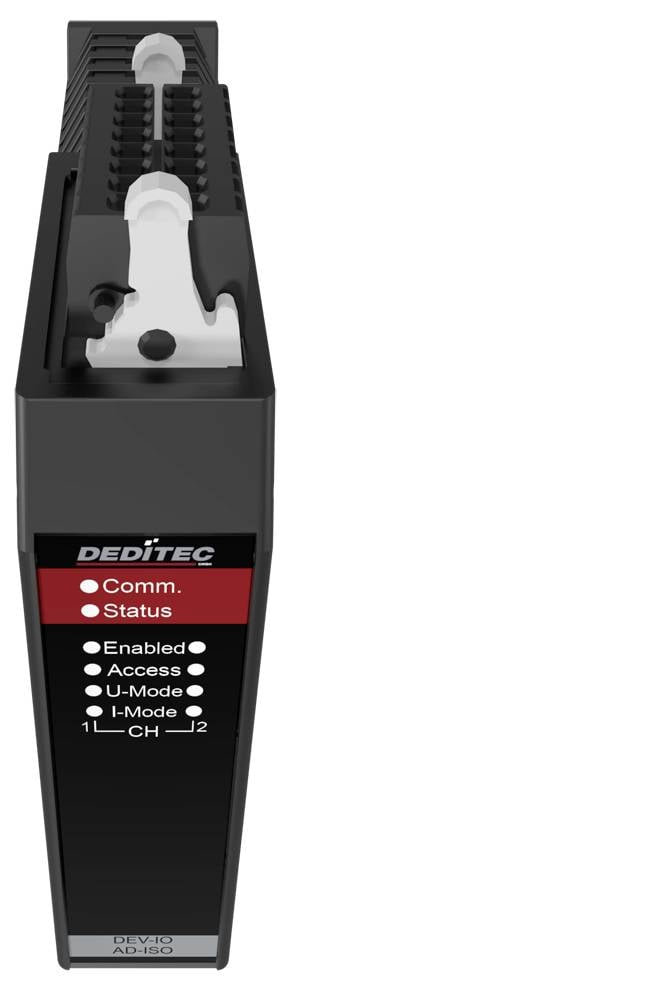

Deditec UC-CAN-U-AD2-16ISO UC-CAN-U-AD2-16ISO Módulo de entrada Bus CAN, USB Número de entradas: 2 x Número de salidas:

Deditec UC-CAN-U-AD2-16ISO UC-CAN-U-AD2-16ISO Módulo de entrada Bus CAN, USB Número de entradas: 2 x Número de salidas: -0
Deditec UC-CAN-U-AD2-16ISO UC-CAN-U-AD2-16ISO Módulo de entrada Bus CAN, USB Número de entradas: 2 x Número de salidas: -1
Deditec UC-CAN-U-AD2-16ISO UC-CAN-U-AD2-16ISO Módulo de entrada Bus CAN, USB Número de entradas: 2 x Número de salidas: -2
1/3
Ficha técnica (PDF)
N.º pieza fabr.:
N.º artículo:
Entrega Vie. 06/11
Vendido y enviado por  Conrad Electronic
Número
Total (634,45 € / Unidad)
634,45 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Módulo industrial CAN de 16 bits con conversión analógico-digital y aislamiento galvánico, ideal para bancos de pruebas, con interfaz de configuración USB.

  • Interfaz CAN según ISO 11898
  • Protocolo CAN abierto (CAN RAW)
  • Modo automático de transmisión/recepción (TX/RX)
  • Aislamiento galvánico hasta 500 V
  • Interfaz USB 2.0 de hasta 480 Mbit/s
  • Configuración rápida gracias a la integración plug-and-play.
  • Diseño: de un solo extremo
  • Resolución de 16 bits por canal
  • Rangos de voltaje: 0-5V, 0-10V, 0-20V, 0-40V, ±5V, ±10V, ±20V, ±40V
  • Rangos de corriente: 0-20 mA, 4-20 mA, 0-24 mA
  • Aislamiento galvánico entre canales: máx. 1 kV CA
  • Aislamiento galvánico para la alimentación: máx. 500 V
  • Tasa de conversión del convertidor A/D: 4 µs
  • Montaje en carril DIN de 35 mm x 7,5 mm.
  • Temperatura de funcionamiento: de +10 °C a +50 °C (rango de temperatura ampliado disponible bajo pedido).
  • Adecuado para entornos industriales típicos interiores y armarios de control.

Especificaciones técnicas

  • Aislamiento galvánico: Hasta 1 kV CA (entre canales)
  • Tiempo de conversión del convertidor analógico-digital: 4 µs
  • Montaje: Carril DIN (35 x 7,5 mm)
Tipo de producto

Módulo de entrada

las interfaces

Bus CAN

USB

tipo

UC-CAN-U-AD2-16ISO

Tensión de servicio

12 V/DC

24 V/DC

Máx. De funcionamiento

50 °C

Min temperatura de funcionamiento.

10 °C

Tensión de servicio (datos)

12 - 24 V CC

operativo

10 hasta 50 °C

Número de entradas/salidas

2

Número de entradas

2 x

Número de salidas

0 x

Dimen.

(Anch. x Alt.) 22.5 mm x 120 mm

Máx. Consumo de corriente

100 mA

Altura

120 mm

Anchura

22.5 mm

Fabricante de la pieza.

UC-CAN-U-AD2-16ISO

ejecución

Módulo para montaje en carril DIN con aislamiento galvánico.

Entradas

2 entradas analógicas (de terminación simple, resolución de 16 bits)

las interfaces

Bus CAN (interfaz CAN abierta / modo auto-RX/TX)
USB (para configuración mediante herramienta TIC)

Consumo de corriente

60 mA

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3796603 Deditec UC-CAN-U-AD2-16ISO UC-CAN-U-AD2-16ISO Módulo de entrada Bus CAN, USB Número de entradas: 2 x Número de salidas:

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3796603 Deditec UC-CAN-U-AD2-16ISO UC-CAN-U-AD2-16ISO Módulo de entrada Bus CAN, USB Número de entradas: 2 x Número de salidas:

Descripción

El módulo UC-CAN A/D ofrece 2 entradas de 16/18 bits con aislamiento galvánico para la medición precisa de voltajes y corrientes a través de una interfaz CAN abierta. Ideal para aplicaciones industriales y bancos de pruebas, por ejemplo, para registrar señales de sensores o monitorizar variables de proceso. Gracias a su modo Auto-RX/TX y a su diseño robusto, el módulo es ideal para tareas de medición fiables en sistemas basados en CAN.

Este texto es el resultado de una traducción automática.

Modelo

  • Modo I
  • Modo U
  • Funcionalidad M2M
  • Modo CAN-RX/TX automático
  • LATA CRUDA
  • Protocolo J1939
  • Software gratuito de configuración y prueba
  • Interfaz de configuración USB
  • Tensión de alimentación: +7 V a +24 V CC
  • Tiras elásticas enchufables con mecanismo de bloqueo
  • Montaje en carril DIN de 35 mm x 7,5 mm.
  • Temperatura de funcionamiento: de +10 °C a +50 °C (rango de temperatura ampliado disponible bajo pedido).
  • Adecuado para entornos industriales típicos interiores y armarios de control.

Volumen de suministro

  • Cable USB, conector tipo A a conector tipo C.
  • Conector de 5 pines
  • Conector de 2x 16 pines
  • Herramienta de accionamiento para conectores Wago
  • Conectores para carril DIN

Requisitos del sistema

  • Windows, Linux
