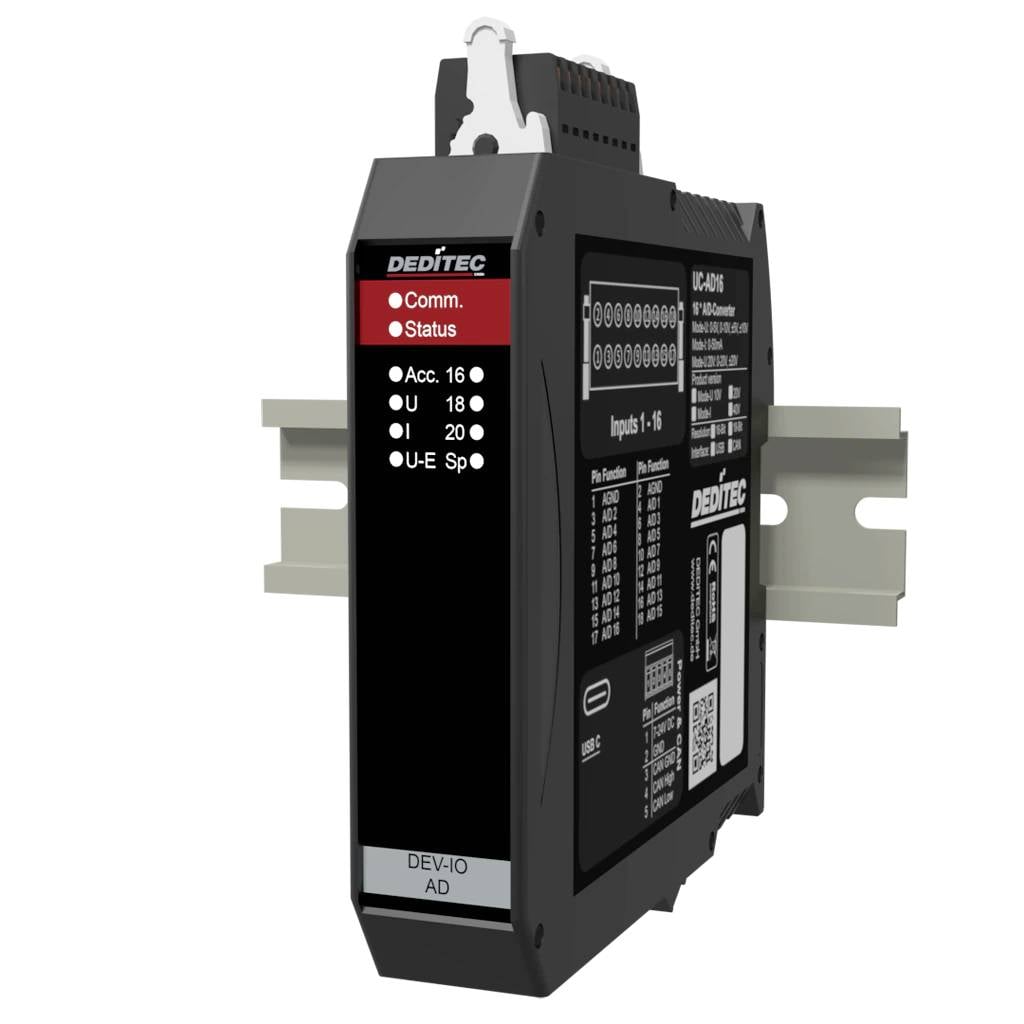

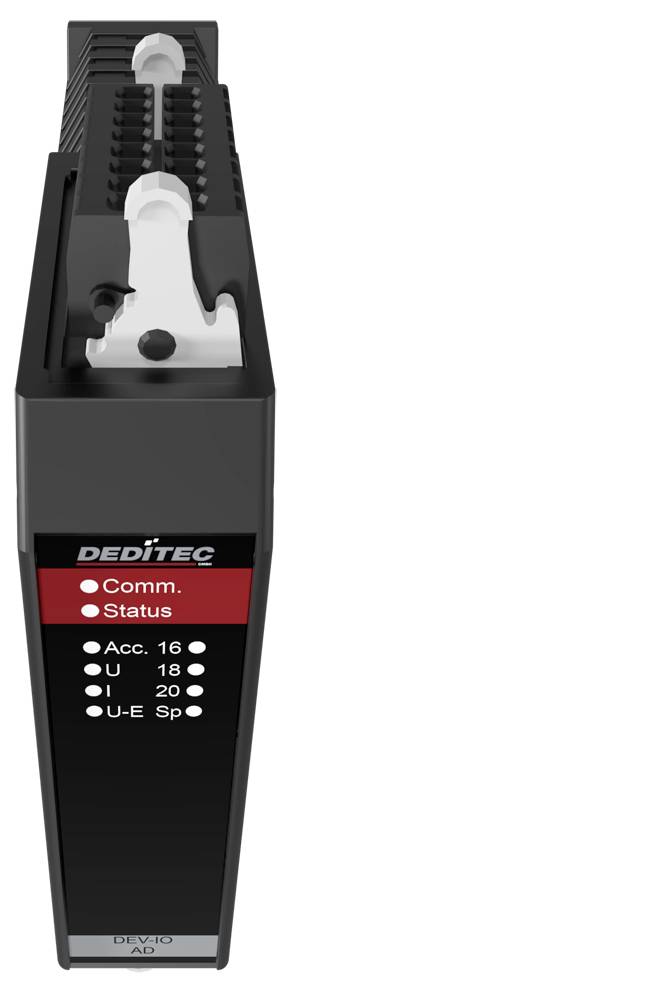

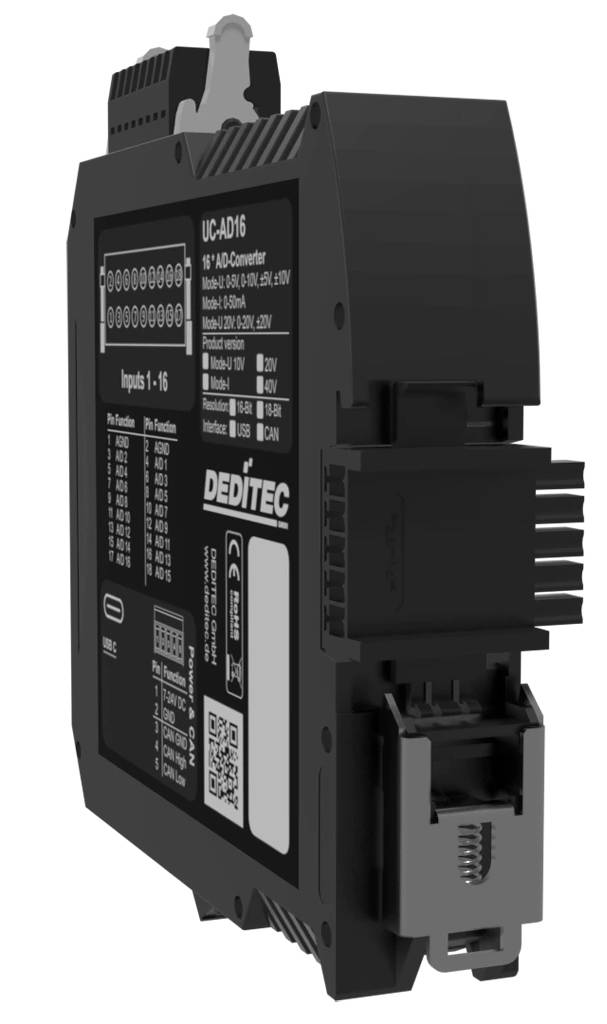

Deditec UC-CAN-U-AD16-16I UC-CAN-U-AD16-16I Módulo de entrada Bus CAN, USB Número de entradas: 16 x Número de salidas: 0
Ficha técnica (PDF)
N.º pieza fabr.:
N.º artículo:
Número
Total (550,42 € / Unidad)
550,42 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
Convertidor A/D UC-CAN de 16 bits (modo I) – Módulo de bus CAN de 16 canales – con interfaz de configuración USB
- Convertidor analógico-digital de 16 canales para señales de corriente analógicas.
- Resolución según la variante: 16 bits por canal
- Módulo de bus CAN con CAN 2.0A / CAN 2.0B
- Protocolo CAN abierto para su integración en sistemas propietarios.
- Interfaz CAN con aislamiento galvánico de hasta 500 V
- Interfaz USB-C adicional para puesta en marcha, servicio y acceso directo al módulo.
- Filtro A/D para suavizar las perturbaciones en la señal de medición.
- Control de eventos para lógica simple if-then en la memoria del módulo
- Tensión de alimentación: +12 V a +24 V CC
- Montaje en carril DIN para su uso en armarios de control.
- Interfaz CAN mediante conector D-sub de 9 pines
- Compatibilidad con CAN 2.0A y CAN 2.0B
- Velocidades de bits CAN desde 10 kbit/s hasta 1 Mbit/s
- Protocolo CAN abierto para sistemas de control, bancos de pruebas y medición.
- Modo Auto TX/RX para el procesamiento automático de paquetes CAN.
- USB-C como punto de acceso adicional para parametrización, pruebas y servicio.
- 16 canales analógicos A/D en configuración de terminación simple
- Versión de 16 bits para rangos de medición de voltaje y corriente.
- Adecuado para la adquisición de señales de sensores analógicos en entornos de medición y automatización.
- Resistencia de entrada: más de 500 kOhms
- Tasa de conversión del convertidor A/D: 4 µs
Especificaciones técnicas
- Sistema de conexión: Terminales WAGO® con resorte, resistentes a las vibraciones y que no requieren herramientas.
- Montaje: Carril DIN (35 mm x 7,5 mm)
- Tipo de producto
Módulo de entrada
- las interfaces
Bus CAN
USB
- tipo
UC-CAN-U-AD16-16I
- Tensión de servicio
12 V/DC
24 V/DC
- Máx. De funcionamiento
50 °C
- Min temperatura de funcionamiento.
10 °C
- Tensión de servicio (datos)
De 12 V a 24 V CC
- operativo
10 hasta 50 °C
- Número de entradas/salidas
46
- Número de entradas
16 x
- Número de salidas
0 x
- Dimen.
(Anch. x Alt.) 22.5 mm x 120 mm
- Máx. Consumo de corriente
250 mA
- Altura
120 mm
- Anchura
22.5 mm
- Fabricante de la pieza.
UC-CAN-U-AD16-16I
- ejecución
Módulo de entrada/salida analógica con aislamiento galvánico para montaje en carril DIN.
- Entradas
16 entradas analógicas (de terminación simple, resolución de 16 bits)
- las interfaces
Bus CAN (a través de un conector D-sub de 9 pines)
USB-C (para configuración y diagnóstico)
- Consumo de corriente
80 mA
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 3796605 Deditec UC-CAN-U-AD16-16I UC-CAN-U-AD16-16I Módulo de entrada Bus CAN, USB Número de entradas: 16 x Número de salidas: 0
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3796605 Deditec UC-CAN-U-AD16-16I UC-CAN-U-AD16-16I Módulo de entrada Bus CAN, USB Número de entradas: 16 x Número de salidas: 0
Descripción
El UC-CAN-U-AD16-16 es un módulo industrial de bus CAN de 16 canales para la adquisición descentralizada de señales de alimentación analógicas. El módulo UC-CAN-U-AD16-16 proporciona 16 canales analógico-digitales de terminación simple y está disponible con una resolución de 16 bits. Los valores medidos se transmiten a través de CAN 2.0A/2.0B con protocolo CAN abierto y modo TX/RX automático. El aislamiento galvánico de hasta 500 V, el filtro A/D basado en software y el control de eventos permiten su uso en la adquisición de datos de medición industrial, bancos de pruebas, monitorización de máquinas y sistemas de automatización basados en CAN.
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
Modelo
- Modo I
- Funcionalidad M2M
- Modo CAN-RX/TX automático
- LATA CRUDA
- Protocolo J1939
- Software gratuito de configuración y prueba
- Interfaz de configuración USB
- Tensión de alimentación: +7 V a +24 V CC
- Tiras elásticas enchufables con mecanismo de bloqueo
- Montaje en carril DIN de 35 mm x 7,5 mm.
- Temperatura de funcionamiento: de +10 °C a +50 °C (rango de temperatura ampliado disponible bajo pedido).
- Adecuado para entornos industriales típicos interiores y armarios de control.
Volumen de suministro
- Cable USB, conector tipo A a conector tipo C.
- Conector de 5 pines
- Conector de 2x 16 pines
- Herramienta de accionamiento para conectores Wago
- Conectores para carril DIN
Requisitos del sistema
- Windows, Linux
