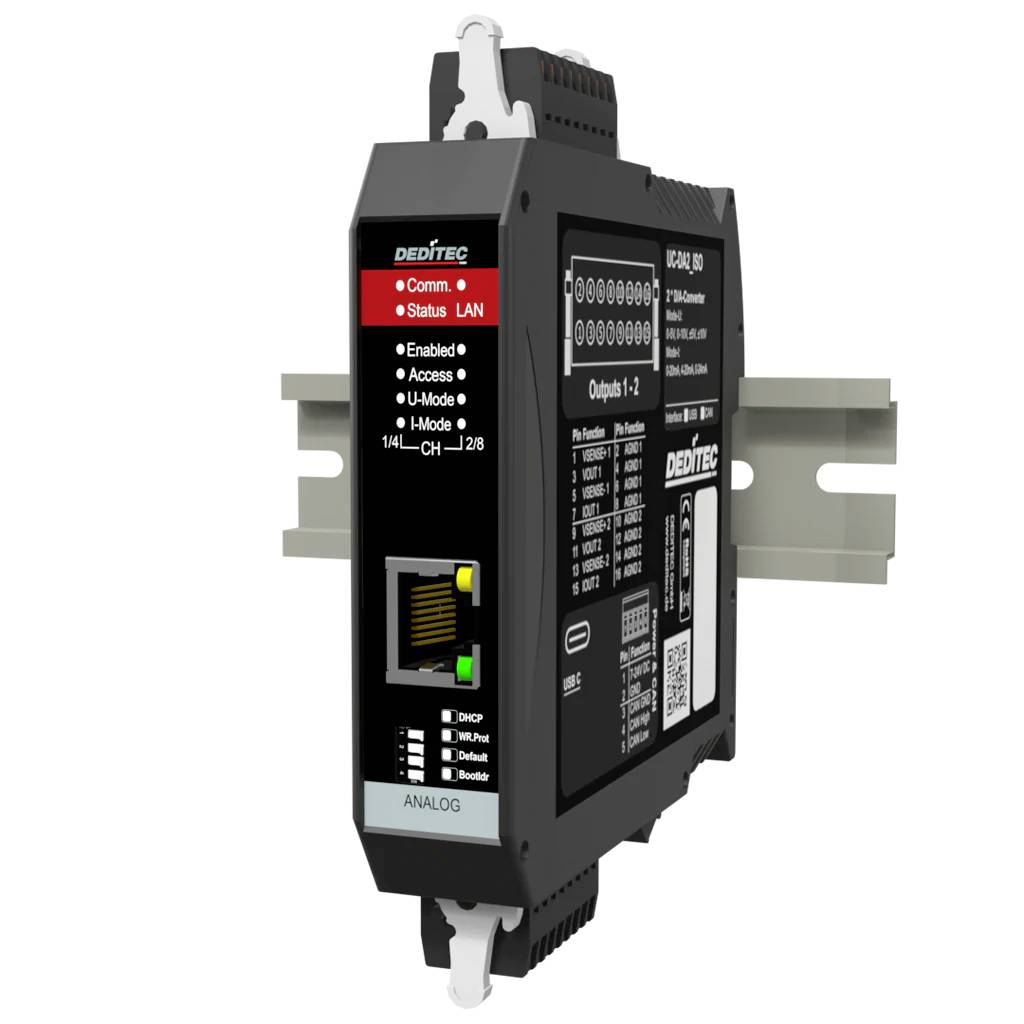

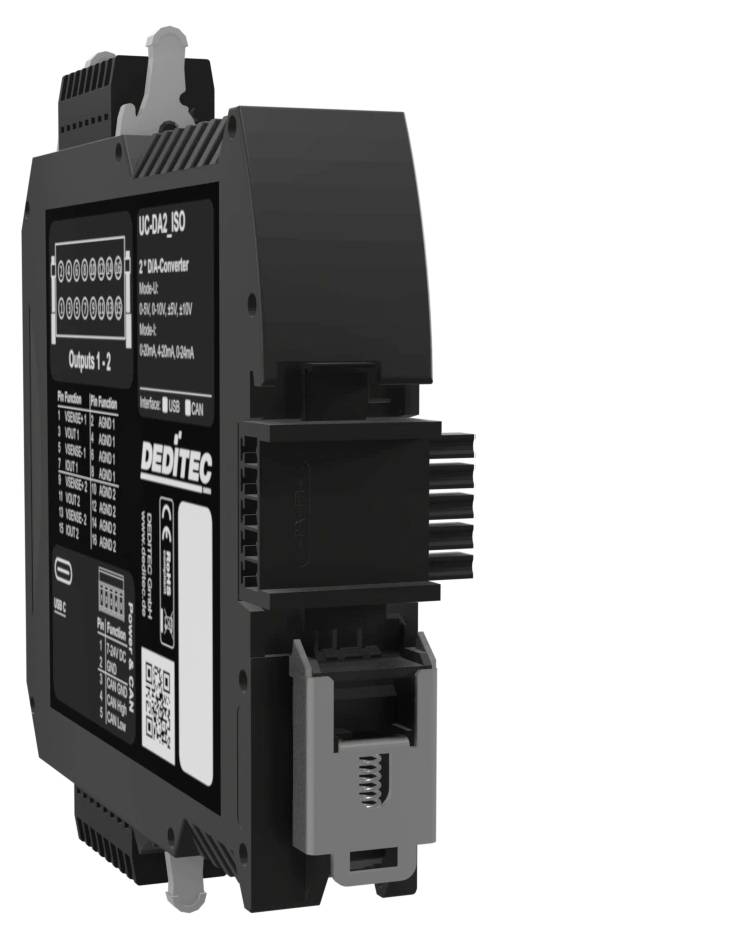

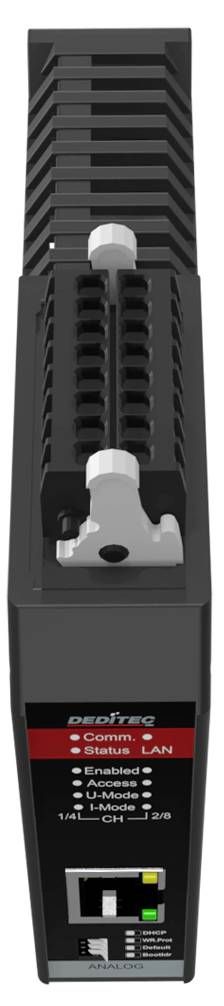

Deditec UC-CAN-E-DA2-16ISO UC-CAN-E-DA2-16ISO Conversor D/A CAN, USB-C Número de salidas digitales: 0 Número de entradas
Tipo de producto
Conversor D/A
las interfaces
CAN
USB-C
Número de salidas de relé
0
tipo
UC-CAN-E-DA2-16ISO
Tensión de servicio
24 V/DC
Ficha técnica (PDF)
N.º pieza fabr.:
N.º artículo:
Número
Total (550,42 € / Unidad)
550,42 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
Convertidor D/A UC-CAN de 16 bits – Módulo de bus CAN de 2 canales con aislamiento galvánico – con interfaz de configuración Ethernet
- Ethernet 10/100 Mbit/s
- Protocolos compatibles: HTTP, UDP, TCP, DHCP, Modbus-TCP
- Control: API para Windows y Linux (biblioteca de controladores DELIB), interfaz de línea de comandos, protocolo TCP abierto, Modbus-TCP
- Posibilidad de comunicación Ethernet cifrada
- Protocolo estándar abierto o Modbus TCP
- Interfaz web y aplicación (para smartphone y tableta)
- Conexión vía Wi-Fi posible
- Función WPS
- Convertidor D/A CAN para salida de punto de ajuste analógico a través del bus CAN.
- 2 canales D/A, cada uno con resolución de 16 bits.
- Salidas de voltaje: 0-5V, 0-10V / 0-10V, ±5V, ±10V
- Salidas de corriente: 0–20 mA, 4–20 mA, 0–24 mA
- Aislamiento galvánico de los canales D/A entre sí hasta un máximo de 1000 V CA.
- Aislamiento galvánico para alimentación eléctrica de hasta 500 V CA.
- CAN 2.0A / CAN 2.0B con velocidades de bits de 10 kbit/s a 1 Mbit/s
- Protocolo CAN abierto y modo auto TX/RX
- Tiempo de conversión del convertidor D/A: 10–12 µs
- Tensión de alimentación: +12 V a +24 V CC
- Montaje en carril DIN de 35 x 7,5 mm.
- Dos salidas analógicas D/A para señales precisas de voltaje y corriente a través del bus CAN.
- Resolución de 16 bits para especificaciones de punto de ajuste finamente graduadas.
- Rangos de salida para señales industriales y estándar comunes, como 0–10 V y 4–20 mA.
- Precisión relativa: mín. -16 LSB / máx. +16 LSB
- Variación de la temperatura respecto al valor a escala completa: ±1 ppm / °C
- Tiempo de conversión: 10–12 µs para una salida D/A rápida en aplicaciones de control y regulación.
- Interfaz CAN mediante conector D-sub de 9 pines
- Compatibilidad con CAN 2.0A y CAN 2.0B
- Interfaz CAN con aislamiento galvánico de hasta 500 V
- Protocolo CAN abierto para su integración en arquitecturas de bus CAN existentes.
- Modo Auto-TX/RX para el procesamiento automático de paquetes CAN.
Especificaciones técnicas
- Aislamiento galvánico: Hasta 500 V (aislados del sistema y entre sí).
- Características especiales: Admite comunicación máquina a máquina (M2M) y control de eventos para el procesamiento autónomo de señales.
- Tipo de producto
Conversor D/A
- las interfaces
CAN
USB-C
- tipo
UC-CAN-E-DA2-16ISO
- Tensión de servicio
24 V/DC
- Tensión de servicio (datos)
De 7 V CC a 24 V CC
- Altura
120 mm
- longitud
111 mm
- Anchura
22.5 mm
- Módulos máx.
64
- Número de entradas análogas
0
- Número de entradas digitales
0
- Número de salidas digitales
0
- Número de salidas de relé
0
- Dimen.
(Lon. x Anch. x Alt.) 111 x 22.5 x 120 mm
- LEDs de control
Sí
- Fabricante de la pieza.
UC-CAN-E-DA2-16ISO
- Tipo de montaje (datos)
Carril DIN (carril de montaje 35x7,5 mm) con conector T-Bus/carril DIN opcional para acoplamiento de bus
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 3796613 Deditec UC-CAN-E-DA2-16ISO UC-CAN-E-DA2-16ISO Conversor D/A CAN, USB-C Número de salidas digitales: 0 Número de entradas
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3796613 Deditec UC-CAN-E-DA2-16ISO UC-CAN-E-DA2-16ISO Conversor D/A CAN, USB-C Número de salidas digitales: 0 Número de entradas
Descripción
El convertidor D/A UC-CAN de 16 bits es un módulo de bus CAN de 2 canales para la salida precisa de puntos de ajuste analógicos en tecnología industrial, de automatización, medición y control. Como convertidor D/A CAN, el módulo convierte la comunicación CAN en señales analógicas de voltaje o corriente y proporciona dos salidas D/A aisladas galvánicamente con una resolución de 16 bits. Los voltajes admitidos incluyen 0–5 V, 0–10 V, ±5 V y ±10 V, así como 0–20 mA, 4–20 mA y 0–24 mA. El tiempo de conversión de 10 a 12 µs permite realizar tareas de control críticas en cuanto al tiempo, por ejemplo, para actuadores, válvulas, convertidores de frecuencia, bancos de pruebas y sistemas CAN distribuidos.
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
Modelo
- Modo I
- Modo U
- Funcionalidad M2M
- Modo CAN-RX/TX automático
- LATA CRUDA
- Protocolo J1939
- Software gratuito de configuración y prueba
- Interfaz de configuración Ethernet
- Tensión de alimentación: +7 V a +24 V CC
- Tiras elásticas enchufables con mecanismo de bloqueo
- Montaje en carril DIN de 35 mm x 7,5 mm.
- Temperatura de funcionamiento: de +10 °C a +50 °C (rango de temperatura ampliado disponible bajo pedido).
- Adecuado para entornos industriales típicos interiores y armarios de control.
Volumen de suministro
- Conector de 5 pines
- Conector de 2x 16 pines
- Herramienta de accionamiento para conectores Wago
- Conectores para carril DIN
Requisitos del sistema
- Windows, Linux
