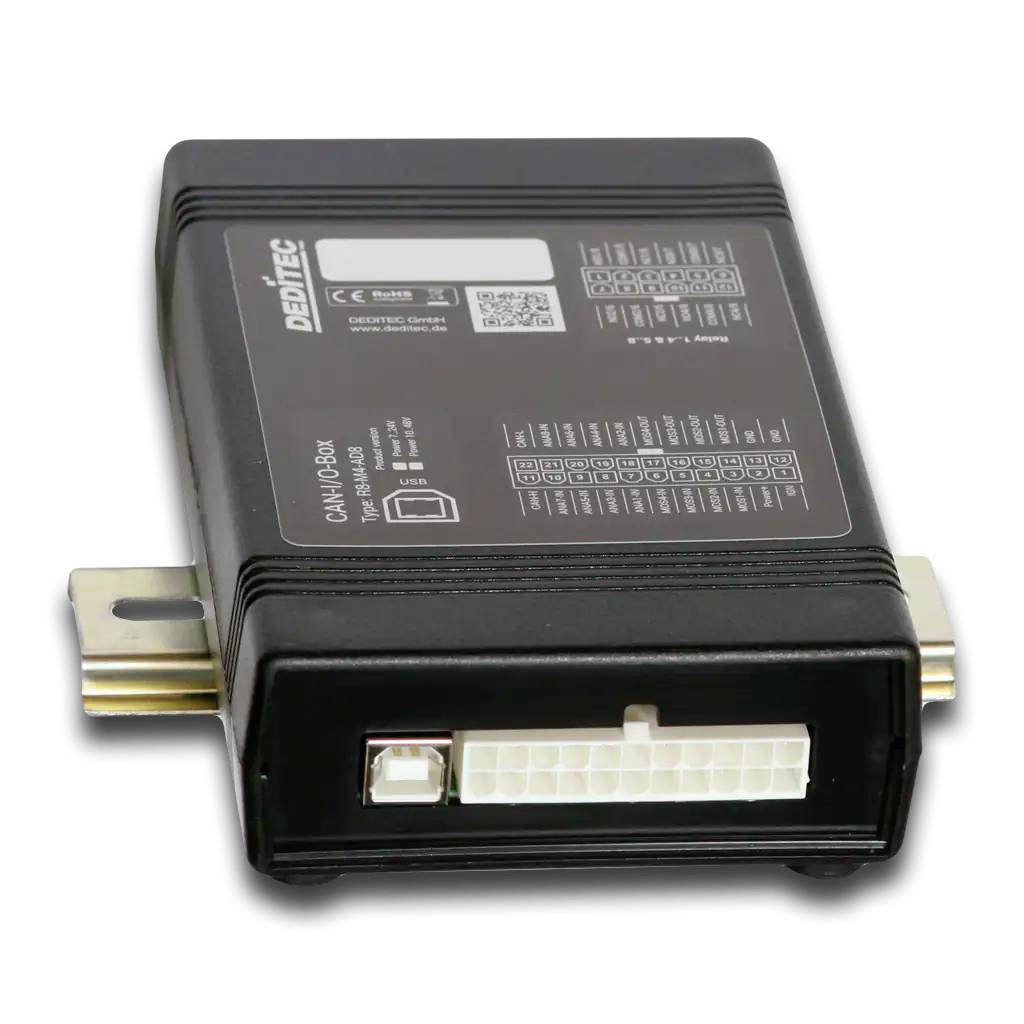

Deditec CB-R8-M4-AD8_24 CB-R8-M4-AD8_24 Módulo de E/S CAN, USB Número de salidas digitales: 4 Número de entradas digital

Deditec CB-R8-M4-AD8_24 CB-R8-M4-AD8_24 Módulo de E/S CAN, USB Número de salidas digitales: 4 Número de entradas digital-0
Deditec CB-R8-M4-AD8_24 CB-R8-M4-AD8_24 Módulo de E/S CAN, USB Número de salidas digitales: 4 Número de entradas digital-1
1/2
Tipo de producto
Módulo de E/S
las interfaces
CAN
USB
Número de salidas de relé
8
tipo
CB-R8-M4-AD8_24
Tensión de servicio
24 V DC/AC
Ficha técnica (PDF)
N.º pieza fabr.:
N.º artículo:
Entrega Vie. 06/11
Vendido y enviado por  Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
301,68 €
3
2% = 22,08 €
294,32 €
5
3% = 51,45 €
291,39 €
10
4% = 122,50 €
289,43 €
Los descuentos por cantidad varían según el vendedor
Número
Total (301,68 € / Unidad)
301,68 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Módulo de E/S CAN Box para vehículos y maquinaria móvil con relés, MOSFETs y entradas analógicas.

  • CAN 2.0A / CAN 2.0B según ISO 11898
  • Protocolo CAN abierto con velocidades de bits de 10 kbit/s a 1 Mbit/s.
  • Interfaz CAN con aislamiento galvánico de hasta 500 V rms.
  • Interfaz USB tipo B para configuración mediante PC o portátil.
  • 8 relés de conmutación para tareas de conmutación digital
  • 4 salidas MOSFET de canal P para tareas de conmutación de CC
  • 8 entradas analógicas con resolución de 12 bits y rango de voltaje de 0 a 18 V.
  • Transmisión/recepción automática para el envío y la recepción automáticos de paquetes CAN.
  • M2M-CAN, control de eventos, filtro A/D y función de seguridad/tiempo de espera.
  • Versiones de 24 V y 48 V, opcionalmente con riel de montaje.

Especificaciones técnicas

  • CAN 2.0A / 2.0B según ISO 11898 (velocidades de transmisión de 10 kbit/s a 1 Mbit/s)
  • Salidas MOSFET: Corriente de conmutación máxima de 9 A (CC), potencia de conmutación de hasta 144 W.
  • Funciones lógicas integradas: Control de eventos, protección contra fallos/tiempo de espera, CAN M2M, filtro A/D basado en software.
Tipo de producto

Módulo de E/S

las interfaces

CAN

USB

tipo

CB-R8-M4-AD8_24

Tensión de servicio

24 V DC/AC

Tensión de servicio (datos)

7 - 30 V/CC

Altura

36.2 mm

longitud

147.6 mm

Anchura

92.5 mm

Número de entradas análogas

8

Número de entradas digitales

0

Número de salidas digitales

4

Número de salidas de relé

8

Dimen.

(Lon. x Anch. x Alt.) 147.6 x 92.5 x 36.2 mm

LEDs de control

Sí

Fabricante de la pieza.

CB-R8-M4-AD8_24

Tipo de montaje (datos)

Montaje en carcasa / montaje con tornillos (opcional con carril DIN / soporte de montaje)

Potencia del relé

9 A

Documentos y descargas

Ficha técnica

Ficha técnica 3816751 Deditec CB-R8-M4-AD8_24 CB-R8-M4-AD8_24 Módulo de E/S CAN, USB Número de salidas digitales: 4 Número de entradas digital

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3816751 Deditec CB-R8-M4-AD8_24 CB-R8-M4-AD8_24 Módulo de E/S CAN, USB Número de salidas digitales: 4 Número de entradas digital

Descripción

El módulo DEDITEC CAN Box CB-R8-M4-AD8/_M es un módulo de E/S CAN para vehículos, vehículos especiales, máquinas móviles y redes CAN industriales. Combina CAN 2.0A/2.0B, configuración USB, salidas de relé, salidas MOSFET y entradas analógicas en un módulo compacto para tareas descentralizadas de conmutación, medición y control.

Este texto es el resultado de una traducción automática.

Modelo

  • Funcionalidad M2M
  • Modo CAN-RX/TX automático
  • LATA CRUDA
  • Protocolo J1939
  • Software gratuito de configuración y prueba
  • Interfaz de configuración USB
  • Control de eventos para tareas de control simples de tipo "si-entonces" directamente en el módulo.
  • Función de seguridad/tiempo de espera para estados de salida definidos en caso de fallo de comunicación.

Volumen de suministro

  • Cable USB, conector tipo A a conector tipo B.
  • 50 contactos de crimpado
  • 2 conectores de crimpado de 12 pines
  • 1 conector de crimpado de 22 pines

Requisitos del sistema

  • Windows, Linux
