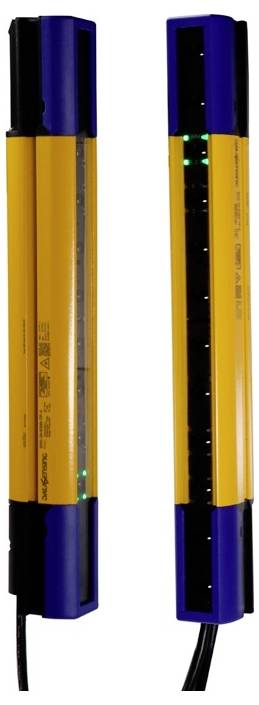

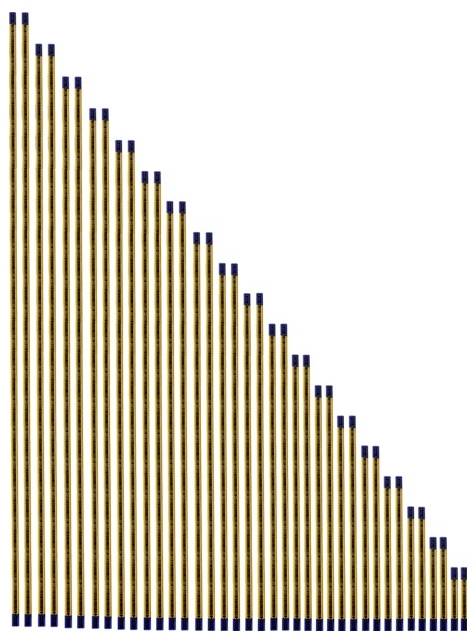

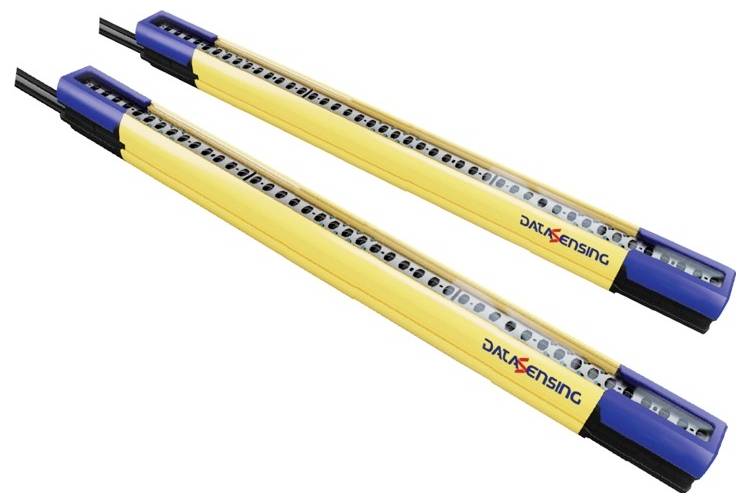

Datasensing Rejilla de luz de seguridad SH4 Alcance (máx.) 20 m Altura de protección 1500 24 V/DC Clasificación de segur

Datasensing Rejilla de luz de seguridad SH4 Alcance (máx.) 20 m Altura de protección 1500 24 V/DC Clasificación de segur-0
Datasensing Rejilla de luz de seguridad SH4 Alcance (máx.) 20 m Altura de protección 1500 24 V/DC Clasificación de segur-1
Datasensing Rejilla de luz de seguridad SH4 Alcance (máx.) 20 m Altura de protección 1500 24 V/DC Clasificación de segur-2
1/3
Tipo de producto
Rejilla de luz de seguridad
longitud
35 mm
Altura
1509 mm
tipo
SH4
ejecución
Receptor
Emisor
Ficha técnica (PDF)
N.º pieza fabr.:
N.º artículo:
Entrega Mié. 04/11
Vendido y enviado por  Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
2410,92 €
3
2% = 176,46 €
2352,10 €
5
3% = 411,05 €
2328,71 €
10
4% = 978,80 €
2313,04 €
Los descuentos por cantidad varían según el vendedor
Número
Total (2410,92 € / Unidad)
2410,92 €
más 20,00 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Recargo por artículo voluminoso sin gastos de envío adicionales
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

SH4-30-1500-SM-8-5 Cortina de luz de seguridad tipo 4

  • Protección de manos (resolución de 30 mm)
  • Funciones de silenciamiento estándar integradas
  • Monitorización y configuración inalámbricas innovadoras
  • Perfil compacto (35 x 40 mm)

Especificaciones técnicas

  • Material de la carcasa: Aluminio pintado (amarillo RAL 1003)
  • Parabrisas: Makrolon AR
Tipo de producto

Rejilla de luz de seguridad

tipo

SH4

ejecución

Receptor

Emisor

solicitud

Protección de los dedos

Tensión de servicio

24 V/DC

Tensión de servicio mín.

19.2 V/DC

Tensión de servicio máx.

28.8 V/DC

Tensión de funcionamiento

19.2 - 28.8 V/DC

Tiempo de reacción

13 ms

Tensión de encendido (máx.)

24 V/DC

Corriente de conmutación (máx.)

500 mA

Max. Capacidad de conmutación

12 W

Objeto más pequeño detectable (diámetro)

30 mm

conexión

Conector M12, 5 polos

Conector M12, 8 polos

Tipo de transmisor

LED de infrarrojos

Longitud de onda

850 nm

Alcance (mín.)

0.2 m

Alcance (máx.)

20 m

salidas

2 x PNP

Señal de salida (mín.)

0 V

Señal de salida (máx.)

24 V

Corriente de salida

500 mA

Homologaciones (sensores)

CE

cULus

TÜV

Nivel de rendimiento

PL e

Safety Integrity Level (Nivel de Integridad de Seguridad)

SIL 3

Categoría de seguridad

4

Clasificación de seguridad

3

irradiar

60

Distancia entre rayos

25 mm

Anchura del campo de protección (mín.)

200 mm

Anchura del campo de protección (máx.)

20000 mm

Altura de protección

1500

Perfil de aluminio altura

1509 mm

Altura total

1509 mm

Contenido

1 UD(S).

IP65

IP67

longitud

35 mm

Anchura

40 mm

Altura

1509 mm

Dimen.

(Lon. x Anch. x Alt.) 35 x 40 x 1509 mm

min temperatura.

-30 °C

Máx. Temperatura

55 °C

Tensión nominal

24 V/DC

Documentos y descargas

Ficha técnica

Ficha técnica 3760152 Datasensing Rejilla de luz de seguridad SH4 Alcance (máx.) 20 m Altura de protección 1500 24 V/DC Clasificación de segur

Ficha técnica 3760152 Datasensing Rejilla de luz de seguridad SH4 Alcance (máx.) 20 m Altura de protección 1500 24 V/DC Clasificación de segur

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3760152 Datasensing Rejilla de luz de seguridad SH4 Alcance (máx.) 20 m Altura de protección 1500 24 V/DC Clasificación de segur

Descripción

La serie SH4 ofrece una línea completa de cortinas fotoeléctricas de seguridad tipo 4 para la protección de dedos, manos o cuerpo, con funciones mejoradas como silenciamiento y bloqueo, todo ello en una carcasa compacta para resolver eficazmente los retos de la automatización.

Este texto es el resultado de una traducción automática.

Volumen de suministro

  • Cortina de luz de seguridad (transmisor y receptor)
  • Soportes de montaje (ST-KSTD incluidos en el paquete)
