Chauvin Arnoux CA 6418 Medidor de corriente de tierra

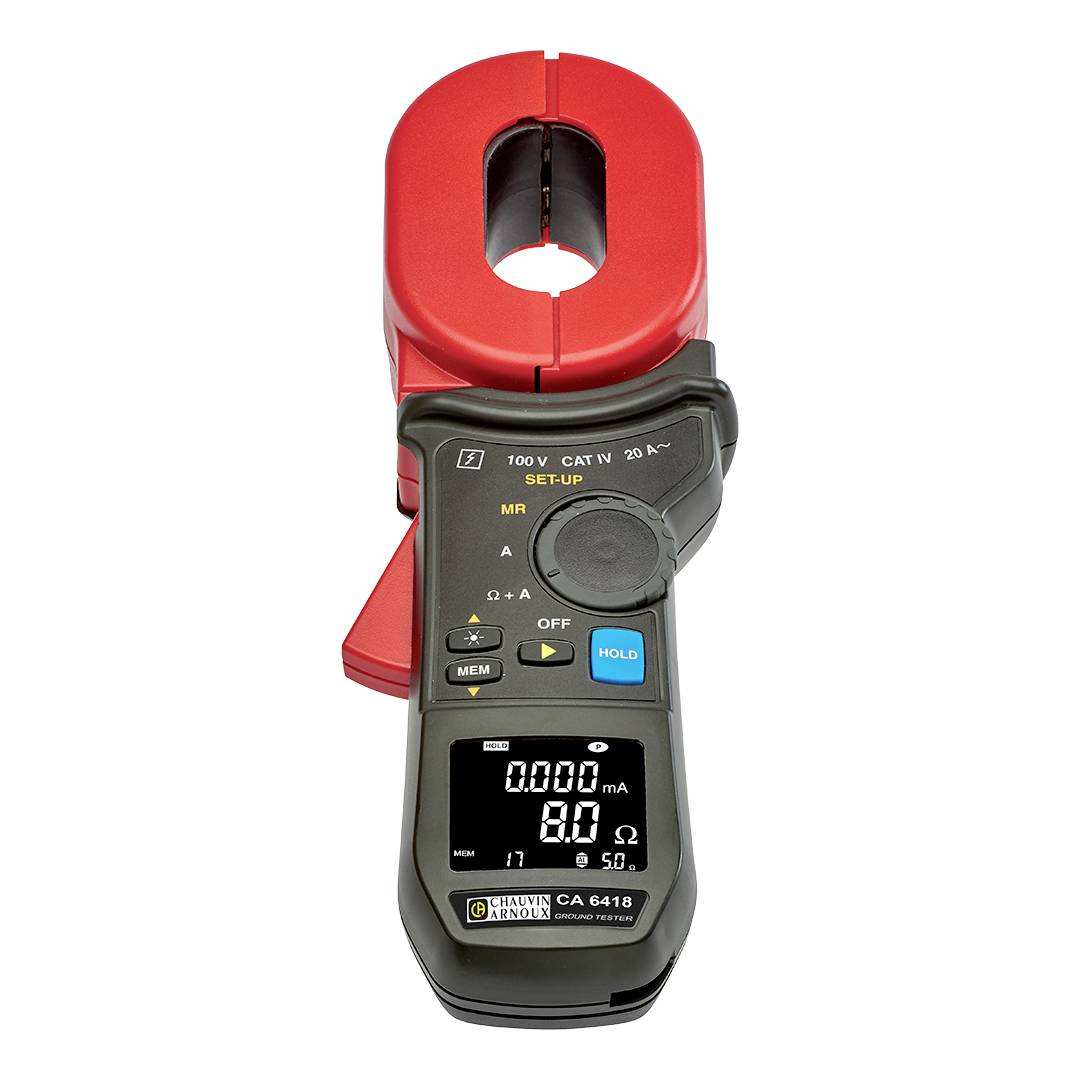

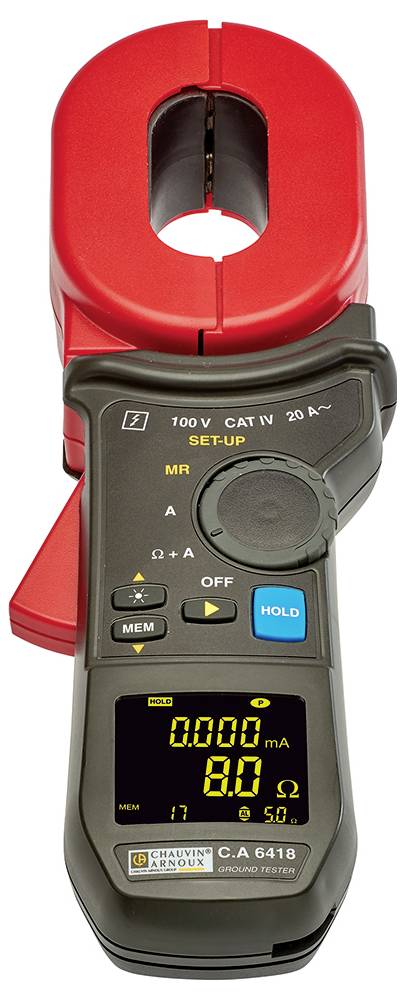

Pinza de prueba de tierra CA 6418 con cabezal de medición alargado para electrodos de tierra en tira.
La pinza de prueba de tierra CA 6418 de Chauvin Arnoux está diseñada específicamente para probar bucles de tierra en sistemas de puesta a tierra en tira. Su cabezal de medición alargado sujeta de forma fiable las tiras de acero planas sin interrumpir la línea y sin necesidad de utilizar estacas para clavarlas en el suelo. El dispositivo está diseñado para su uso diario en condiciones exigentes.

El CA 6418 mide la impedancia de bucle de una red de puesta a tierra sin contacto, utilizando un principio de medición de tipo pinza: un devanado de excitación en el cabezal de medición genera una tensión alterna definida, un devanado receptor mide la corriente resultante y, a partir de ella, se calcula la impedancia de bucle. Su principal ventaja reside en su cabezal de medición alargado: permite sujetar tiras de conexión a tierra planas de diferentes anchos, que no pueden agarrarse con alicates redondos convencionales. Además de medir la resistencia, el dispositivo detecta corrientes de fuga en la red de puesta a tierra y avisa mediante una alarma ajustable cuando se superan los valores límite definidos. Esto hace que el dispositivo sea adecuado tanto para revisiones rutinarias como para inspecciones críticas de seguridad.

Sus ventajas de un vistazo
· Cabezal de medición alargado diseñado específicamente para electrodos de tierra planos: permite realizar mediciones fiables en electrodos de tierra planos que no se pueden sujetar con alicates redondos.
· La medición sin interrumpir el conductor y sin necesidad de varillas de tierra ahorra tiempo y permite realizar pruebas incluso en entornos de difícil acceso.
· Ajuste in situ sin necesidad de devolver el producto al fabricante: el bucle de calibración CL1 opcional con 5 valores de resistencia fijos permite la verificación y el ajuste independientes de los alicates directamente a través del sistema de configuración integrado.
· Alarmas ajustables para resistencia y corriente: avisan de forma fiable cuando se superan los límites definidos.
· El ajuste automático del espacio de aire al encender el equipo garantiza resultados de medición estables y reproducibles.
· Modo PRE-HOLD automático: los valores medidos se congelan en la pantalla cuando se abre la pinza.
· Memoria para 300 mediciones con marcas de tiempo directamente en el dispositivo.

Áreas de aplicación típicas
· Pruebas de puesta a tierra en sistemas de protección contra rayos con electrodos de tierra en forma de tira.
· Pruebas de puesta a tierra en áreas donde no se pueden insertar varillas de tierra en el suelo.
· Medición de la resistencia de tierra en paralelo en subestaciones transformadoras de alta y baja tensión.
· Prueba de puesta a tierra en zonas urbanas y en edificios protegidos por Faraday.
· Medición en redes de cables de telecomunicaciones (puesta a tierra del blindaje, corriente de modo común)
· Inspección de puesta a tierra en líneas ferroviarias (postes, raíles, vallas)
· Inspección de los sistemas de puesta a tierra en tuberías aéreas y subterráneas.
· Pruebas de sistemas de puesta a tierra en malla y electrodos de tierra de cimentación

Accesorios
El bucle de calibración CL1 opcional permite verificar la correcta visualización y ajustar de forma independiente los alicates mediante la configuración integrada, sin necesidad de devolverlos al fabricante.
