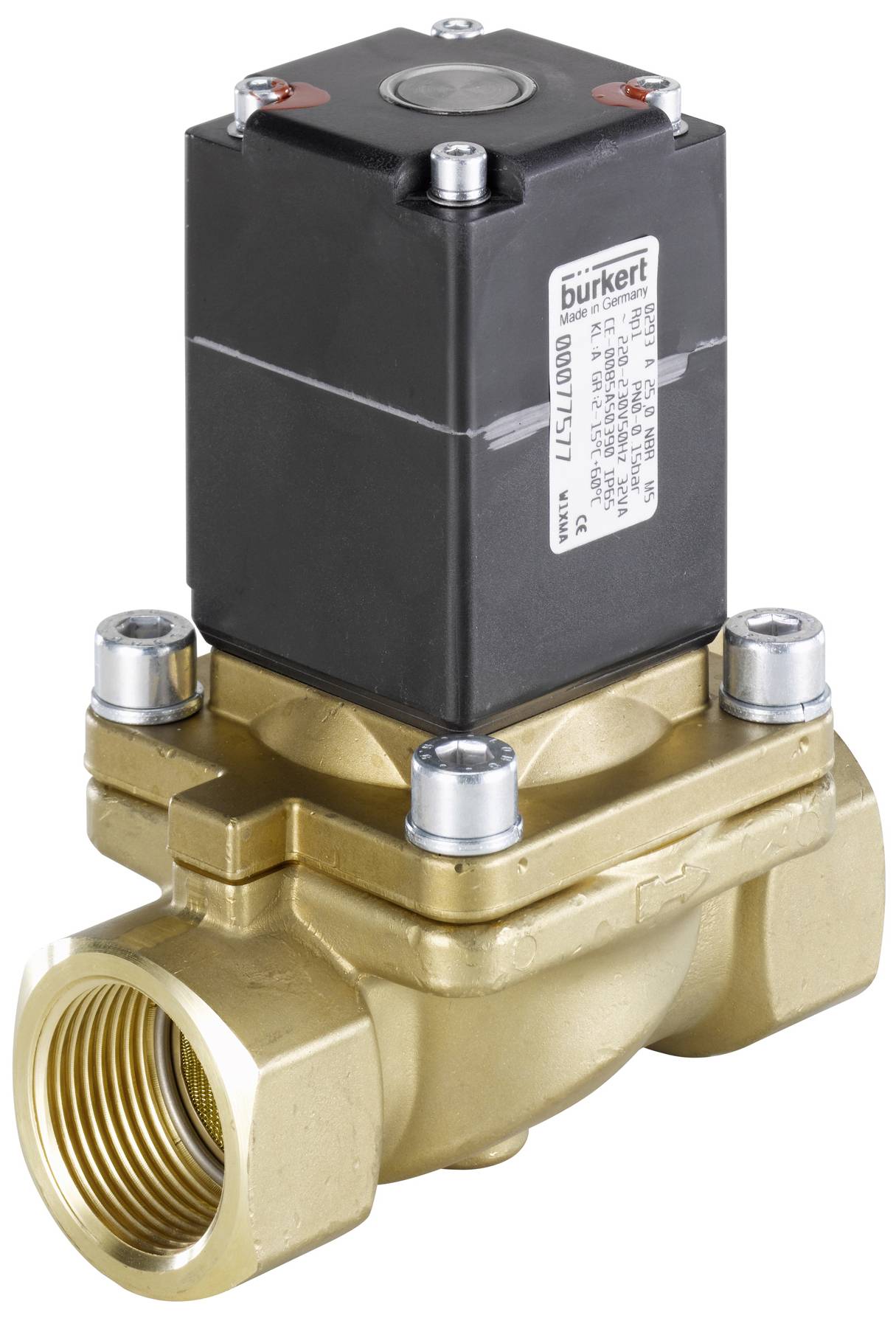

Similar a la imagen
Bürkert Válvula magnética 279479 0293 230 V G 3/4 Diámetro nominal 20 mm Posición neutra cerrada 1 UD(S).
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Número
Total (382,35 € / Unidad)
382,35 €
más el IVA aplicable
& Envío gratuito
Solo quedan 1 Unidad(es) disponibles
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
Válvula solenoide de 2/2 vías; de acción directa.
- Válvula de gas con homologación DVGW según EN 161, clase B
- Diseño compacto
- Máx. DN25 y 150 mbar
- Carcasa de latón
- Filtro de suciedad en la entrada
Especificaciones técnicas
- Material de sellado - categoría de material de sellado del asiento: Elastómeros
- Material de sellado - material de la junta del asiento: NBR (caucho de nitrilo)
- Material de sellado - sellado externo. Material: NBR (caucho de nitrilo)
- Presión y temperatura - Temperatura mínima del medio: -15 °C
- Presión y temperatura - Temperatura máxima del medio: 60 °C
- Presión y temperatura: temperatura ambiente mínima: -15 °C
- Presión y temperatura - Temperatura ambiente máxima: 60 °C
- Presión y temperatura - Presión nominal mín.: 0 bar
- Presión y temperatura - Diseño a prueba de contrapresión: No
- Presión y temperatura - Presión nominal máxima (líquido): 0,15 bar
- Presión y temperatura - Presión nominal máxima (gas): 0,15 bar
- Conexión eléctrica: toma de corriente incluida en el suministro: adjunta
- Conexión eléctrica - toma de corriente para aparatos Art. No. - Tipo: 00008376 - 2508
- Conexión eléctrica - Tipo de conexión eléctrica: Enchufe tipo A según DIN EN 175301-803
- Conexión eléctrica - Posición de la conexión eléctrica: izquierda en el sentido del flujo
- Conexión eléctrica - Número de contactos: 2 + conductor de protección
- Especificaciones del dispositivo - Longitud de instalación: 100 mm
- Características del dispositivo - Principio de funcionamiento de la válvula principal: Válvula de asiento
- Propiedades del dispositivo - Tiempo máximo de conmutación de apertura: 150 ms
- Características del dispositivo - Tiempo máximo de conmutación: 250 ms
- Características del dispositivo - Modo de funcionamiento/tiempo de ciclo nominal: 100%
- Características del dispositivo - Construcción de la válvula: Válvula completa
- Características del dispositivo - Flujo de aire: a través del asiento
- Características del dispositivo - Versión de aspiradora: No
- Características del dispositivo - Tipo de accionamiento: Armadura de elevación
- Características del dispositivo - Funcionamiento: acción directa
- Características del dispositivo - Separación de medios: No
- Propiedades del dispositivo - Función de conmutación: encendido/apagado
- Propiedades del dispositivo - Tiempo de conmutación de apertura mín.: 120 ms
- Propiedades del dispositivo - Tiempo de cierre mínimo: 130 ms
- Propiedades del dispositivo - Ejecución del análisis: No
- Características del dispositivo - Ajuste de la válvula Tiempo de apertura: No
- Características del dispositivo - Ajuste de la válvula Tiempo de cierre: No
- Características del dispositivo - Válvula del quemador de aceite: No
- Características del aparato - Versión de vapor: No
- Características del dispositivo - Válvula principal con filtro integrado: Sí
- Diámetro nominal (valor Kv) - valor QNn (gas): 5.400 l/min
- Diámetro nominal (valor Kv) - Diámetro nominal de la válvula principal 1 (P) (mm): 20 mm
- Diámetro nominal (valor Kv) - Valor Kv (agua): 5 m³/h
- Tamaño nominal (valor Kv) - Tamaño nominal de la válvula principal 1 (pulgadas): 3/4 de pulgada
- Conexión de proceso/línea - Conexión de línea 1 Tipo: Rosca interna
- Conexión de proceso/línea - Conexión de línea 1 Designación de rosca: 3/4
- Conexión de proceso/línea - Conexión de línea 1 Tipo de rosca: G
- Conexión de proceso/línea - Conexión de línea 2 Tipo: Rosca interna
- Conexión de proceso/línea - Conexión de línea 2 Tipo de rosca: G
- Conexión de proceso/línea - Conexión de línea 2 Designación de rosca: 3/4
- Clase de protección - Clase de protección IP (máx. con conexión adecuada): IP65
- Voltaje - Voltaje de la batería: Sí
- Voltaje - Voltaje mínimo / Voltaje nominal: 230 V
- Voltaje - Voltaje máximo / Voltaje nominal: 230 V
- Voltaje - Voltaje de CA: Sí
- Voltaje - Voltaje CC: Sí
- Voltaje - Tolerancia de voltaje positivo: 10%
- Voltaje - Tolerancia de voltaje negativo: 10%
- Bobina (núcleo) - Tamaño de la bobina: 49 mm
- Bobina (núcleo) - Circuito de la bobina Protección contra sobretensión: Diodo supresor
- Bobina (núcleo) - Rectificador de conexión de bobina: Sí
- Bobina (núcleo) - Cableado de la bobina Protección de polaridad: Sí
- Bobina (núcleo) - Circuito de bobina Diodo de rueda libre: Sí
- Bobina (núcleo) - Versión de bajo ruido: Sí
- Bobina (núcleo) - Tipo de bobina: roscada en bloque
- Bobina (núcleo) - Material de la bobina (revestimiento): EP (resina epoxi)
- Bobina (núcleo): Clase de aislamiento térmico del accionamiento: H
- Bobina (núcleo) - Corriente de irrupción de CA: 100 V
- A
- Bobina (núcleo) - Parte en contacto con el fluido Material del núcleo: Acero inoxidable
- Bobina (núcleo) - Parte en contacto con el fluido Material del tapón: Acero inoxidable
- Bobina (núcleo) - Potencia nominal CC: 100 W
- Bobina (núcleo) - Potencia CC reducida: 9 W
- Bobina (núcleo) - Potencia nominal de CA: 9 V
- A
- Bobina (núcleo) - material del anillo deslizante: PTFE (politetrafluoroetileno)
- Bobina (núcleo) - Material del disco amortiguador: NBR (caucho de nitrilo)
- Materiales - Material de la válvula principal en contacto con el fluido: Latón
- Modo de funcionamiento: conexión de línea de fluidos. Cantidad: 2
- Principio de funcionamiento - Función de la válvula Número de posiciones de conmutación: 2
- Principio de funcionamiento - Función de la válvula: A - cerrada en posición de reposo - puerto de presión 1 (P/NC) A - cerrada en posición de reposo - puerto de presión 1 (P/NC)
- Modo de funcionamiento - Funcionamiento manual: No
- Homologaciones - Potencia nominal: 100 W
- Tipo de aprobación: DVGW
- Tipo de autorización: ADR
- Frecuencia de voltaje: 50/60 Hz
- Tipo de producto
Válvula magnética
- Tensión de servicio
230 V
- Presión de servicio (máx.)
0 bar
- Material de la carcasa
Latón
- conexión
G 3/4
- operativo
-15 °C (min)
- Rango de temperatura de los medios de comunicación
-15 hasta 60 °C
- Fabricante de la pieza.
279479
- Presión de servicio (mín.)
0 bar
- Min temperatura de funcionamiento.
-15 °C
- Material de la junta
Caucho nitrílico
- función
De 2/2 vías
- Máx., La temperatura media
60 °C
- min temperatura del medio.
-15 °C
- medio
Gases
- Diámetro nominal
20 mm
- longitud
100 mm
- Valor de QNn
5.400 l/min
IP65
- Máx. Temperatura ambiente
60 °C
- min Temperatura ambiente.
-15 °C
- Modo de acción
Posición neutra cerrada
- Coeficiente de flujo
5 m³/h
- UKCA
Irrelevante
Documentos y descargas
Ficha técnica
Ficha técnica 3047377 Bürkert Válvula magnética 279479 0293 230 V G 3/4 Diámetro nominal 20 mm Posición neutra cerrada 1 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3047377 Bürkert Válvula magnética 279479 0293 230 V G 3/4 Diámetro nominal 20 mm Posición neutra cerrada 1 UD(S).
Descripción
El modelo 293 se desconecta automáticamente si no hay diferencia de presión respecto a cero bares. La válvula es preferiblemente adecuada para conmutar gases inflamables a bajas presiones. La válvula solenoide de acción directa se suministra en modo de funcionamiento A. Se cierra cuando se interrumpe el suministro eléctrico. Al accionarse, el núcleo magnético es atraído contra un resorte y abre la válvula. Se ha incorporado un tamiz en la entrada. Para diámetros nominales de 25, se requiere una trampa de suciedad accesible para trabajos de mantenimiento.< = 500 µm, por ejemplo nuestro tipo TFU001, se puede instalar delante de la válvula.
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
Observaciones
El valor kv indica el caudal de agua que pasa por una válvula en litros por minuto, a una presión de casi 1 bar y a una temperatura de agua de entre 5 y 30 °C. El valor de QNn es la medida de gases en litros por minuto.
