Bürkert Válvula magnética 20074798 7012 24 V G 1/8 Diámetro nominal 1.2 mm Acción directa 1 UD(S).

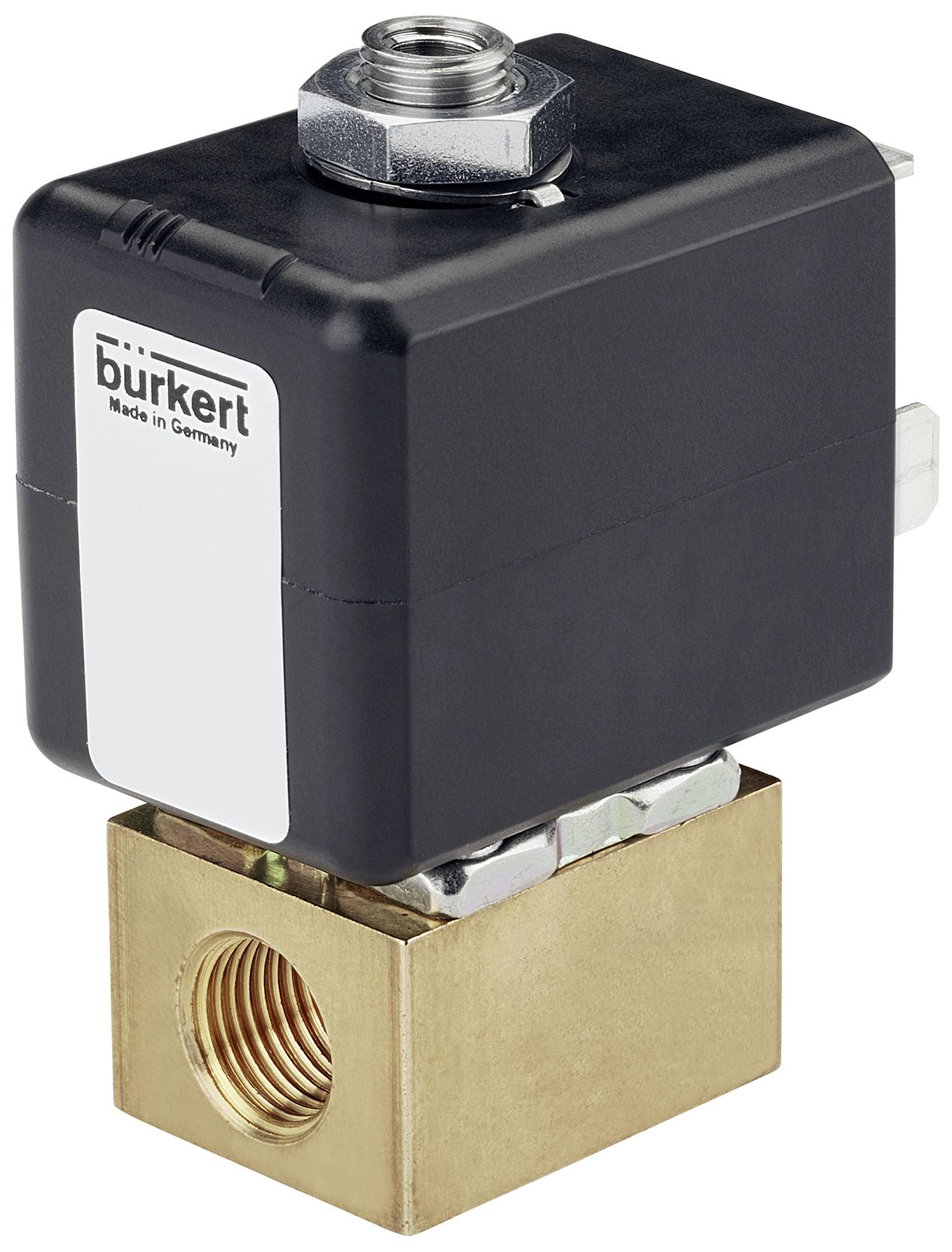

Bürkert Válvula magnética 20074798 7012 24 V G 1/8 Diámetro nominal 1.2 mm Acción directa 1 UD(S).-0
Similar a la imagen
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega inmediata Lun. 02/11
1 Unidad(es)
Vendido y enviado por  Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
48,73 €
3
3% = 4,74 €
47,15 €
5
5% = 11,10 €
46,51 €
10
5% = 26,40 €
46,09 €
25
6% = 78,00 €
45,61 €
Los descuentos por cantidad varían según el vendedor
Número
Total (48,73 € / Unidad)
48,73 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 8,95 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Solo quedan 1 Unidad(es) disponibles
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Válvula solenoide de 3/2 vías 20074798

  • Válvula pequeña compacta de accionamiento directo con diámetro nominal de hasta DN 1,6.
  • Sistema de bobinas sobreconectadas
  • Conector tipo banjo para montaje directo en válvulas neumáticas.
  • Instalación sencilla y rápida mediante encaje a presión, brida o placa de montaje.
  • Versiones a prueba de explosiones

Especificaciones técnicas

  • Material de sellado - categoría de material de sellado del asiento: Elastómeros
  • Material de sellado - material de sellado del asiento: FKM (fluoroelastómero)
  • Material de sellado - sellado externo. Material: FKM (caucho de fluorocarbono)
  • Presión y temperatura - Temperatura mínima del medio: -10 °C
  • Presión y temperatura - Temperatura máxima del medio: 100 °C
  • Presión y temperatura - Temperatura ambiente mínima: -10 °C
  • Presión y temperatura - Temperatura ambiente máxima: 75 °C
  • Presión y temperatura - Presión nominal mín.: 0 bar
  • Presión y temperatura - Diseño a prueba de contrapresión: No
  • Presión y temperatura - Presión nominal máxima (líquido): 11,5 bar
  • Conexión eléctrica: toma de corriente incluida en el suministro: no incluida
  • Conexión eléctrica - Tipo de conexión eléctrica: Enchufe tipo C según DIN EN 175301-803
  • Conexión eléctrica - Posición de la conexión eléctrica: izquierda en el sentido del flujo
  • Conexión eléctrica - Número de contactos: 2 + conductor de protección
  • Características del dispositivo - Principio de funcionamiento de la válvula principal: Pistón
  • Propiedades del dispositivo - Tiempo máximo de conmutación de apertura: 12 ms
  • Propiedades del dispositivo - Tiempo máximo de cierre de conmutación: 12 ms
  • Características del dispositivo - Modo de funcionamiento/tiempo de ciclo nominal: 100%
  • Características del dispositivo - Construcción de la válvula: Válvula completa
  • Características del dispositivo - Flujo de aire: debajo del asiento
  • Características del dispositivo - Versión de aspiradora: No
  • Características del dispositivo - Tipo de accionamiento: Armadura de elevación
  • Características del dispositivo - Funcionamiento: acción directa
  • Características del dispositivo - Separación de medios: No
  • Propiedades del dispositivo - Función de conmutación: encendido/apagado
  • Propiedades del dispositivo - Tiempo de conmutación de apertura mín.: 8 ms
  • Propiedades del dispositivo - Tiempo de cierre mínimo: 8 ms
  • Propiedades del dispositivo - Ejecución del análisis: No
  • Características del dispositivo - Ajuste de la válvula Tiempo de apertura: No
  • Características del dispositivo - Ajuste de la válvula Tiempo de cierre: No
  • Características del dispositivo - Válvula del quemador de aceite: No
  • Características del aparato - Versión de vapor: No
  • Características del dispositivo - Válvula principal con filtro integrado: No
  • Diámetro nominal (valor Kv) - Diámetro nominal de la válvula principal 1 (P) (mm): 1,2 mm
  • Diámetro nominal (valor Kv) - Valor Kv (agua): 0,045 m³/h
  • Tamaño nominal (valor Kv) - Tamaño nominal de la válvula principal 1 (pulgadas): 3/64 pulgadas
  • Conexión de proceso/línea - Conexión de línea 1 Tipo: Rosca interna
  • Conexión de proceso/línea - Conexión de línea 1 Designación de rosca: 1/8
  • Conexión de proceso/línea - Conexión de línea 1 Tipo de rosca: G
  • Conexión de proceso/línea - Conexión de línea 2 Tipo: Rosca interna
  • Conexión de proceso/línea - Conexión de línea 2 Tipo de rosca: G
  • Conexión de proceso/línea - Conexión de línea 2 Designación de rosca: 1/8
  • Clase de protección - Clase de protección IP (máx. con conexión adecuada): IP65
  • Voltaje - Voltaje de la batería: No
  • Voltaje - Voltaje mínimo / Voltaje nominal: 24 V
  • Voltaje - Voltaje máximo / Voltaje nominal: 24 V
  • Voltaje - Voltaje CA: No
  • Voltaje - Voltaje CC: Sí
  • Voltaje - Tolerancia de voltaje positivo: 10%
  • Voltaje - Tolerancia de voltaje negativo: 10%
  • Bobina (núcleo) - Tamaño de la bobina: 24,5 mm
  • Bobina (núcleo) - Circuito de bobina Protección contra sobretensión: sin
  • Bobina (núcleo) - Conexión de la bobina Rectificador: No
  • Bobina (núcleo) - Circuito de bobina Diodo de rueda libre: No
  • Bobina (núcleo) - Versión de bajo ruido: No
  • Bobina (núcleo) - Tipo de bobina: enchufable
  • Bobina (núcleo) - Material de la bobina (revestimiento): EP (resina epoxi)
  • Bobina (núcleo): Clase de aislamiento térmico del accionamiento: H
  • Bobina (núcleo) - Potencia nominal CC: 5,5 W
  • Bobina (núcleo) - Potencia CC reducida: 5,5 W
  • Materiales - Material de la válvula principal en contacto con el fluido: Latón
  • Modo de funcionamiento: conexión de línea de fluidos. Cantidad: 3
  • Principio de funcionamiento - Función de la válvula Número de posiciones de conmutación: 2
  • Principio de funcionamiento - Función de la válvula: C - cerrada en posición de reposo - puerto de presión 1 (P/NC), puerto de trabajo 2 (A/OUT) abierto al puerto 3 (R/NO) C - cerrada en posición de reposo - puerto de presión 1 (P/NC), puerto de trabajo 2 (A/OUT) abierto al puerto 3 (R/NO)
  • Modo de funcionamiento - Funcionamiento manual: No
  • Homologaciones - Potencia nominal: 5,5 W
Tipo de producto

Válvula magnética

Tensión de servicio

24 V

Presión de servicio (máx.)

0 bar

Material de la carcasa

Latón

conexión

G 1/8

operativo

-10 °C (min)

Rango de temperatura de los medios de comunicación

-10 hasta 100 °C

Fabricante de la pieza.

20074798

Presión de servicio (mín.)

0 bar

Min temperatura de funcionamiento.

-10 °C

Material de la junta

FKM

función

3/2 cerrada monoestable

Máx., La temperatura media

100 °C

min temperatura del medio.

-10 °C

medio

Aire comprimido

Diámetro nominal

1.2 mm

características especiales

Brida

IP65

Máx. Temperatura ambiente

75 °C

min Temperatura ambiente.

-10 °C

Modo de acción

Acción directa

Coeficiente de flujo

0.045 m³/h

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3048166 Bürkert Válvula magnética 20074798 7012 24 V G 1/8 Diámetro nominal 1.2 mm Acción directa 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3048166 Bürkert Válvula magnética 20074798 7012 24 V G 1/8 Diámetro nominal 1.2 mm Acción directa 1 UD(S).

Descripción

La válvula 7012 es una válvula de pistón de acción directa. Para aumentar la presión y la resistencia a las fugas, el tapón y el tubo guía del núcleo están soldados entre sí. Según la aplicación, existen diferentes combinaciones de carcasas y materiales de sellado. Un diseño de brida específico de Bürkert (SFB) permite la disposición de válvulas en una placa de múltiples conexiones, ahorrando espacio. El programa se complementa con versiones a prueba de explosiones. Los racores de inserción a presión se pueden utilizar para la tecnología de conexión de mangueras flexibles. Para un montaje directo y sencillo en un accionamiento neumático, una conexión tipo banjo con un tornillo hueco es la solución ideal. Un sistema de anulación manual opcional permite una puesta en marcha rápida y un mantenimiento óptimo. Cuando se utilizan con un tapón que cumple con la norma industrial Formulario B o la norma DIN EN 17301-803 Formulario C, las válvulas cumplen con la clase de protección IP65.

Este texto es el resultado de una traducción automática.

Observaciones

El valor kv indica el caudal de agua que pasa por una válvula en litros por minuto, a una presión de casi 1 bar y a una temperatura de agua de entre 5 y 30 °C. El valor de QNn es la medida de gases en litros por minuto.
