Name: Bungard SMT 3000 ECO Plus Placa de montaje 1 UD(S).
Brand: Bungard
SKU: 3417729
Availability: BackOrder

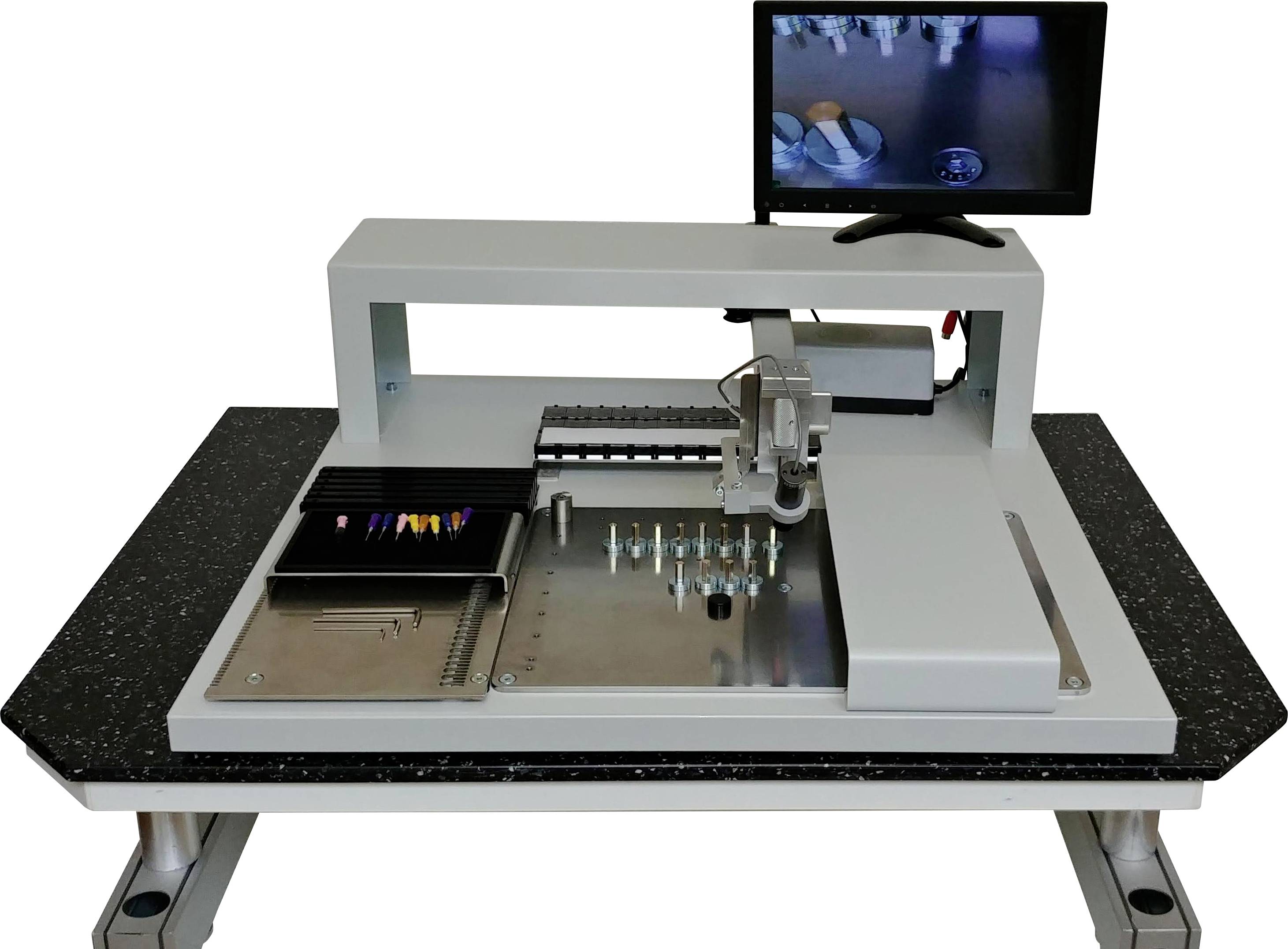

Bungard SMT 3000 ECO Plus Placa de montaje 1 UD(S).-0

Tipo de producto

Placa de montaje

Tensión de servicio

240 V/AC

Peso

15000 g

longitud

600 mm

Anchura

600 mm

EAN:

N.º pieza fabr.:

N.º artículo:

Disponible en breve

Nuevo

Todas las facturas de terceros ahora proceden directamente de Conrad.

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (7368,91 € / Unidad)

7368,91 €

más 60,00 €

más el IVA aplicable

Recargo por artículo voluminoso

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Manipulador manual Pick&Place SMT3000 ECO Plus (con cámara y pantalla)

Manipulador para colocar componentes SMD
Portal XY de funcionamiento suave con cabezal de posicionamiento en el eje Z.
Con soporte flexible para placa de circuito magnético y reposamanos.
Carril de montaje con 5 alimentadores de cinta y soporte para componentes universales.
Soporte con 36 contenedores y bomba de vacío.
Carcasa y reposamanos con recubrimiento de pintura en polvo gris claro 7035

Especificaciones técnicas

Tasa de colocación: aprox. 200-500 SMD/hora
Área de colocación: 270 x 170 mm
Cabezal de posicionamiento de carrera Z: 25 mm
Ángulo de rotación: 0 - 360 grados
El kit básico permite la alimentación de 5 correas (opcionalmente mediante rieles adicionales de un máximo de 19 x 8 mm).
Mercancías a granel: Soporte con capacidad para un máximo de 36 contenedores.
Rango: 0402 - 70x70 mm
máximo. Altura del componente: 20 mm
minutos. Tamaño de la placa de circuito impreso: 8 x 8 mm
máximo. Grosor de la placa de circuito impreso: 10 mm
Altura libre máxima por debajo de LP: 18 mm
máximo. Tamaño de la placa de circuito impreso: 340 x 170 mm
Humedad: 50-75%
Temperatura de funcionamiento: 15-30 °C
Nivel de ruido: 50-70 dB

Tipo de producto: Placa de montaje

Tensión de servicio: 240 V/AC

Peso: 15000 g

longitud: 600 mm

Anchura: 600 mm

Altura: 200 mm

Contenido: 1 UD(S).

tipo: SMT 3000 ECO Plus

Conforme a la normativa RoHS: Sí

Documentos y descargas

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3417729 Bungard SMT 3000 ECO Plus Placa de montaje 1 UD(S).

Descripción

Manipulador para la producción de prototipos y series pequeñas. El cabezal de recogida y colocación patentado permite una manipulación cómoda de los componentes SMD. El sistema modular se puede configurar para cualquier aplicación. El sistema gestiona todo el proceso, desde la aplicación de la pasta de soldadura o el adhesivo hasta el ensamblaje de los distintos componentes. El suave movimiento del cabezal de colocación ayuda a posicionar los SMD con precisión.

Este texto es el resultado de una traducción automática.

Modelo

Dispositivo de dosificación
El manipulador puede transformarse en un dispensador mediante un compresor y un dispositivo dosificador manual. Además de pasta de soldar y adhesivo, también se pueden dispensar otros materiales.
Alimentador de componentes
Los componentes pueden suministrarse al sistema de procesamiento en forma de cinta transportadora o como material a granel.
alimentador de cinta
Los alimentadores de cinta pueden almacenar componentes estándar en grandes cantidades en el lugar de trabajo. Al retirar la cinta protectora, la cinta avanza automáticamente y quedan expuestos los componentes que se van a procesar.
Dispensador de cintas de laboratorio
El dispensador de cintas de laboratorio se puede utilizar para procesar las secciones de cinta necesarias para la producción. Los componentes individuales se pueden extraer directamente de la cinta transportadora, eliminando la necesidad de transferirlos a contenedores a granel.
Contenedor de material a granel
El contenedor de material a granel proporciona condensadores, resistencias y circuitos integrados al manipulador.
accesorio de cámara
Mediante una cámara que se puede adaptar directamente al cabezal de colocación, todo el proceso de colocación, desde la recogida hasta la colocación del componente, se puede visualizar ampliado en un monitor.

Descripción

Modelo

Dispositivo de dosificación
El manipulador puede transformarse en un dispensador mediante un compresor y un dispositivo dosificador manual. Además de pasta de soldar y adhesivo, también se pueden dispensar otros materiales.
Alimentador de componentes
Los componentes pueden suministrarse al sistema de procesamiento en forma de cinta transportadora o como material a granel.
alimentador de cinta
Los alimentadores de cinta pueden almacenar componentes estándar en grandes cantidades en el lugar de trabajo. Al retirar la cinta protectora, la cinta avanza automáticamente y quedan expuestos los componentes que se van a procesar.
Dispensador de cintas de laboratorio
El dispensador de cintas de laboratorio se puede utilizar para procesar las secciones de cinta necesarias para la producción. Los componentes individuales se pueden extraer directamente de la cinta transportadora, eliminando la necesidad de transferirlos a contenedores a granel.
Contenedor de material a granel
El contenedor de material a granel proporciona condensadores, resistencias y circuitos integrados al manipulador.
accesorio de cámara
Mediante una cámara que se puede adaptar directamente al cabezal de colocación, todo el proceso de colocación, desde la recogida hasta la colocación del componente, se puede visualizar ampliado en un monitor.
