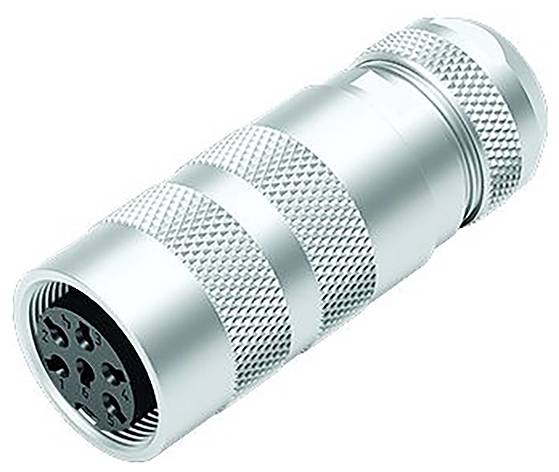

binder 99 5114 60 05 Caja de enchufe Número total de polos: 5 1 UD(S).

binder 99 5114 60 05 Caja de enchufe Número total de polos: 5 1 UD(S).-0
Similar a la imagen
Tipo de producto
Caja de enchufe
Número total de polos
5
conexión
Soldar
Contenido
1 UD(S).
Corriente nominal: redondeada
6 A
EAN:
N.º pieza fabr.:
N.º artículo:
No disponible
Vendido y enviado por  Conrad Electronic
Informar de un problema legal

Especificaciones técnicas

  • Serie: Serie 423
  • Número de polos: 05
  • Tipo de conector: Conector de cable
  • Descripción de la variante: Conector miniatura M16 IP67, Serie 423
  • Aprobación 1: UL
  • Idoneidad EMC: apantallable
  • Sección transversal de la conexión (mm): máx. 0,75 mm²
  • Sección transversal de conexión (AWG): AWG 18
  • Tipo de conexión: soldadura
  • Mecanismo de bloqueo del conector: tornillos
  • Corriente nominal (40 °C): 6,0 A
  • Grupo de materiales aislantes: III
  • Categoría de sobretensión: II
  • Nivel de contaminación: 2
  • Tensión nominal (V): 150 V
  • Tipo de seguridad: IP68
  • Material de la carcasa: CuZn (latón niquelado)
  • Material de contacto con el cuerpo: PBT
  • Material (contacto): CuSn (bronce)
  • Material del mecanismo de bloqueo: CuZn (latón)
  • Abertura del cable: 4,1-7,8 mm
  • Medidas de seguridad: El conector no debe enchufarse ni desenchufarse bajo carga. El incumplimiento de estas instrucciones o un uso inadecuado pueden provocar lesiones personales.
  • Los conectores se han desarrollado para su uso en ingeniería de plantas industriales, ingeniería de control y fabricación de equipos eléctricos. Es responsabilidad del usuario comprobar si los conectores también pueden utilizarse en otras áreas de aplicación.
  • Los conectores utilizados en circuitos con tensiones peligrosas solo podrán ser instalados y utilizados por personas con formación en ingeniería eléctrica, o bajo su supervisión, teniendo en cuenta las normas y reglamentos aplicables.
  • Los conectores con índices de protección IP67 e IP68 no son aptos para uso subacuático. Cuando se utilicen en exteriores, los conectores deben protegerse especialmente contra la corrosión.
  • El conector no es apto para tensiones de red. Tenga en cuenta los niveles de contaminación y la categoría de sobretensión.
  • Para fijar el conector del cable al conector del dispositivo, se aprieta a mano el anillo roscado (aprox. 50 cNm).
tipo

99 5114 60 05

Tipo de producto

Caja de enchufe

Número total de polos

5

conexión

Soldar

Contenido

1 UD(S).

Corriente nominal

6 A

Corriente nominal: redondeada

6 A

obturador

Atornillar

Tensión nominal

150 V

Material de contacto

CuSn (bronce)

Ø del cable (máx.)

7.8 mm

Los diámetros del cable de

4.1 mm

Material de la carcasa

Latón niquelado

Fabricante de la pieza.

99 5114 60 05

Ø de capacidad de cables

4.1 - 7.8 mm

Número de polos

5

Conforme a la normativa RoHS

Sí

IP68

Zona de aplastamiento AWG (máx.)

18 awg

Documentos y descargas

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3334966 binder 99 5114 60 05 Caja de enchufe Número total de polos: 5 1 UD(S).

Descripción

Conector de cable Binder 99 5114 60 05
