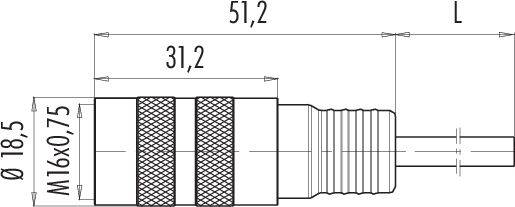

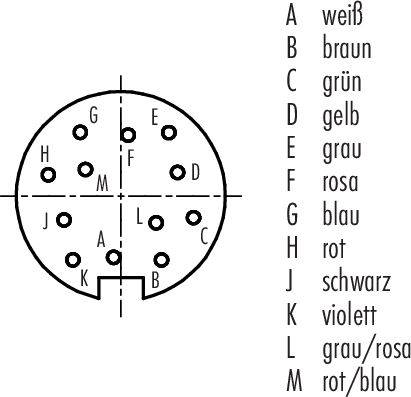

binder 79 6030 20 12-20 Conector de bala premontado Conector hembra, recto Número total de polos: 12 Serie (conectores d

binder 79 6030 20 12-20 Conector de bala premontado Conector hembra, recto Número total de polos: 12 Serie (conectores d-0
binder 79 6030 20 12-20 Conector de bala premontado Conector hembra, recto Número total de polos: 12 Serie (conectores d-1
binder 79 6030 20 12-20 Conector de bala premontado Conector hembra, recto Número total de polos: 12 Serie (conectores d-2
1/3
Similar a la imagen
Tipo de producto
Conector de bala premontado
diseño
Conector hembra, recto
Número total de polos
12
conexión
Cable con conector
Contenido
1 UD(S).
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
No disponible
Vendido y enviado por  Conrad Electronic
Informar de un problema legal

Características y detalles

79 6030 20 12 Serie 425

  • Caja de cables M16 IP67
  • Número de polos: 12
  • Sin blindaje
  • moldeado por inyección sobre el cable
  • IP67
  • negro puro
  • 12 x 0,25 mm²

Especificaciones técnicas

  • Cumplimiento de EMC: sin blindaje
  • Resistencia de aislamiento: ≥ 10¹⁰ Ω
  • Resistencia de contacto: ≤ 3 mΩ
  • Grupo de materiales aislantes: III
  • Categoría de sobretensión: I
  • Nivel de contaminación: 1
  • Material del cuerpo en contacto con el producto: PBT (UL94 V-0)
  • Cable aislante: PP9Y libre de halógenos
  • Sección transversal del cable: 12 x 0,25 mm²
  • Velocidad de desplazamiento: ≤ 200 m/min (distancia horizontal de 5 m)
  • Radio de curvatura del cable móvil: ≥ 10 x Ø
  • Radio de curvatura del cable fijo: ≥ 5 x Ø
  • Libre de halógenos: Sí
  • Tipo de montaje: Montaje por cable
tipo

79 6030 20 12

Tipo de producto

Conector de bala premontado

diseño

Conector hembra, recto

Número total de polos

12

conexión

Cable con conector

Color del fabricante

Schwarz

Contenido

1 UD(S).

Máx. Temperatura

80 °C

Corriente nominal

3 A

min temperatura.

-50 °C

Corriente nominal: redondeada

3 A

obturador

Atornillar

Tensión nominal

60 V

Material de contacto

CuSn

Material de la carcasa

PUR

AWG 24

Fabricante de la pieza.

79 6030 20 12-20

Número de polos

12

máx. sección transversal

0.25 mm²

Intervalo de sección transversal

0.25 mm² (max)

Conforme a la normativa RoHS

Sí

IP67

serie

425

Documentos y descargas

Ficha técnica

Ficha técnica 3215488 binder 79 6030 20 12-20 Conector de bala premontado Conector hembra, recto Número total de polos: 12 Serie (conectores d

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3215488 binder 79 6030 20 12-20 Conector de bala premontado Conector hembra, recto Número total de polos: 12 Serie (conectores d

Descripción

Estas siete series de conectores circulares en miniatura son adecuadas para una amplia gama de aplicaciones gracias a una gran selección de sistemas de bloqueo, configuraciones de contactos, grados de protección IP y terminales. Los clientes pueden elegir entre mecanismos de bloqueo de empuje-tracción, de encaje a presión, de bayoneta y M16. Según la serie, se encuentran disponibles conectores con entre 2 y 24 contactos, en diseño de cable o de brida. Los tipos de conexión incluyen conexiones por crimpado, soldadura por inmersión, terminales de tornillo y soldadura, cables multifilares y cables moldeados. Al igual que todos los productos de la marca Binder, estos conectores en miniatura están fabricados con materiales de alta calidad para garantizar una larga vida útil y un funcionamiento fiable. Muchos cuentan con las certificaciones UL y VDE, y algunos cumplen con la normativa ASIG.

Características:

• Clase de protección IP40, IP67, IP67 blindado o IP68
• De 2 a 24 pines
• Versiones de cable recto y angular
• Diseños de bridas
• Contactos de latón y bronce chapados en oro o plata
• 1000 ciclos de apareamiento y más
• Múltiples sistemas de bloqueo, incluyendo bayoneta, sistema de encaje a presión y M16
