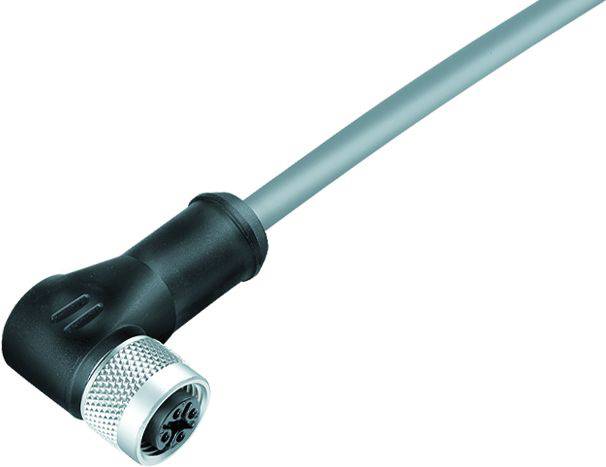

binder 77 3534 0000 20705-0200-20 Conector de sensor/actuador, montado M12 Conector hembra, acodado 2 m Número de polos:

binder 77 3534 0000 20705-0200-20 Conector de sensor/actuador, montado M12 Conector hembra, acodado 2 m Número de polos:-0
binder 77 3534 0000 20705-0200-20 Conector de sensor/actuador, montado M12 Conector hembra, acodado 2 m Número de polos:-1
binder 77 3534 0000 20705-0200-20 Conector de sensor/actuador, montado M12 Conector hembra, acodado 2 m Número de polos:-2
1/3
Similar a la imagen
Tipo de producto
Conector de sensor/actuador, montado
diseño
Conector hembra, acodado
Norma de conectores
Clavijas de conexión de sensores
Un lado de conexión
M12
Número de polos
5
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Mié. 09/12
Vendido y enviado por  Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
30,24 €
3
4% = 3,96 €
28,92 €
5
6% = 9,20 €
28,40 €
10
7% = 21,90 €
28,05 €
25
9% = 64,50 €
27,66 €
50
10% = 151,00 €
27,22 €
Los descuentos por cantidad varían según el vendedor
Número
Total (30,24 € / Unidad)
30,24 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 8,95 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

77 3534 0000 20705-0200 Serie 763

  • Casquillo angular M12-A
  • Número de polos: 5
  • Blindado
  • moldeado por inyección sobre el cable
  • IP67
  • Listado por UL
  • PVC gris
  • 5 x 0,25 mm²

Especificaciones técnicas

  • Cumplimiento de EMC: blindado
  • Resistencia de aislamiento: ≥ 10¹⁰ Ω
  • Resistencia de contacto: ≤ 3 mΩ
  • Grupo de materiales aislantes: II
  • Categoría de sobretensión: II
  • Nivel de contaminación: 3
  • Material de contacto con el cuerpo: PUR
  • Material de cierre: CuZn (latón niquelado)
  • Hilo aislante: PVC
  • Sección transversal del cable: 5 x 0,25 mm²
  • Velocidad de desplazamiento: ≤ 200 m/min (distancia horizontal de 5 m)
  • Radio de curvatura del cable móvil: ≥ 10 x Ø
  • Radio de curvatura del cable fijo: ≥ 5 x Ø
  • Libre de halógenos: No
  • Tipo de montaje: Montaje por cable
tipo

77 3534 0000 20705-0200

Tipo de producto

Conector de sensor/actuador, montado

diseño

Conector hembra, acodado

Norma de conectores

Clavijas de conexión de sensores

Un lado de conexión

M12

Número de polos

5

La longitud del cable

2 m

Material de cubierta

PVC

Tensión nominal

60 V

Corriente nominal

4 A

Corriente nominal: redondeada

4 A

Sección transversal de conexión (máx.)

0.25 mm²

Calibre de cable (cableado de sensores actuadores)

0.25 mm²

conexión

Cable con conector

Color del fabricante

Gris

Tipo de rosca, lado de conexión

M12

Tipo de rosca de la conexión por cable y montaje

M12

Codificación

A

Material de contacto

CuSn

Superficie de contacto

Au (Gold)

IP67

características especiales

Blindado

min temperatura.

-40 °C

Máx. Temperatura

105 °C

Tipo de cierre

Atornillado

Fabricante de la pieza.

77 3534 0000 20705-0200-20

Contenido

1 UD(S).

Ø cable

5.7 mm

Conforme a la normativa RoHS

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3217808 binder 77 3534 0000 20705-0200-20 Conector de sensor/actuador, montado M12 Conector hembra, acodado 2 m Número de polos:

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3217808 binder 77 3534 0000 20705-0200-20 Conector de sensor/actuador, montado M12 Conector hembra, acodado 2 m Número de polos:

Descripción

Estos sistemas de conectores ofrecen la solución perfecta para sensores y actuadores en numerosos sectores industriales. Ofrecemos conectores con grados de protección IP40 a IP69K, muchos de los cuales cuentan con las certificaciones UL, VDE y Ecolab, así como modelos que cumplen con la normativa de la FDA. Los usuarios pueden solicitar conectores circulares con entre 2 y 12 contactos y diversas opciones de conexión, incluyendo soldadura, crimpado, soldadura por inmersión, conexiones de cable y de hilo multifilar. Los conectores con sistema de bloqueo mediante tornillos M5, M8 y M12 están disponibles en versiones rectas y angulares, así como en versiones con brida. Además de enchufes dobles y distribuidores dobles, también se encuentra disponible una amplia selección de cables de conexión.

Características:

• De 2 a 12 pines
• IP40 a IP69K
• Cierre de rosca
• Fácil montaje
• Aprobaciones UL, VDE y Ecolab
• Cables de conexión
• Diseños que cumplen con la normativa de la FDA

Este texto es el resultado de una traducción automática.
