Conrad
Inicio
Clavijas de conexión y cablesClavijas de conexiónClavijas de conexión industrialesConectores redondos

binder 09 0332 80 12-20 Caja de enchufe de brida Conector hembra, recto, Conector hembra de brida Número total de polos:

binder 09 0332 80 12-20 Caja de enchufe de brida Conector hembra, recto, Conector hembra de brida Número total de polos:-0
binder 09 0332 80 12-20 Caja de enchufe de brida Conector hembra, recto, Conector hembra de brida Número total de polos:-1
binder 09 0332 80 12-20 Caja de enchufe de brida Conector hembra, recto, Conector hembra de brida Número total de polos:-2
1/3
Similar a la imagen
Tipo de producto
Caja de enchufe de brida
diseño
Conector hembra, recto
Conector hembra de brida
Número total de polos
12
conexión
Soldar
Contenido
1 UD(S).
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
No disponible
Nuevo
Todas las facturas de terceros ahora proceden directamente de Conrad.
Vendido y enviado por  Conrad Electronic
Informar de un problema legal

Características y detalles

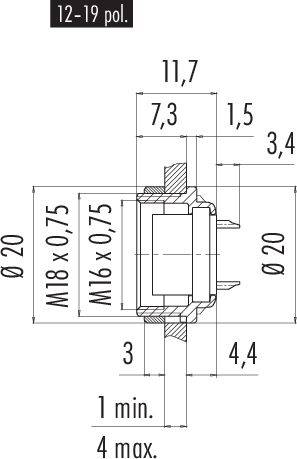

09 0332 80 12 Serie 680

  • Conector de brida M16 IP40
  • Número de polos: 12
  • Sin blindaje
  • soldar
  • IP40
  • atornillable desde la parte delantera

Especificaciones técnicas

  • Cumplimiento de EMC: sin blindaje
  • Resistencia de aislamiento: ≥ 10¹⁰ Ω
  • Resistencia de contacto: ≤ 3 mΩ
  • Grupo de materiales aislantes: III
  • Categoría de sobretensión: I
  • Nivel de contaminación: 1
  • Material del cuerpo en contacto con el producto: PBT (UL94 V-0)
  • Tipo de montaje: Montaje en carcasa
tipo

09 0332 80 12

Tipo de producto

Caja de enchufe de brida

diseño

Conector hembra, recto

Conector hembra de brida

Número total de polos

12

conexión

Soldar

Contenido

1 UD(S).

Corriente nominal

3 A

Corriente nominal: redondeada

3 A

obturador

Atornillar

Tensión nominal

60 V

Material de contacto

CuSn

Material de la carcasa

Cinc fundido a presión niquelado

AWG 24

Fabricante de la pieza.

09 0332 80 12-20

Número de polos

12

máx. sección transversal

0.25 mm²

Intervalo de sección transversal

0.25 mm² (max)

Conforme a la normativa RoHS

Sí

IP40

serie

680

Documentos y descargas

Ficha técnica

Ficha técnica 3214926 binder 09 0332 80 12-20 Caja de enchufe de brida Conector hembra, recto, Conector hembra de brida Número total de polos:

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3214926 binder 09 0332 80 12-20 Caja de enchufe de brida Conector hembra, recto, Conector hembra de brida Número total de polos:

Descripción

Estas siete series de conectores circulares en miniatura son adecuadas para una amplia gama de aplicaciones gracias a una gran selección de sistemas de bloqueo, configuraciones de contactos, grados de protección IP y terminales. Los clientes pueden elegir entre mecanismos de bloqueo de empuje-tracción, de encaje a presión, de bayoneta y M16. Según la serie, se encuentran disponibles conectores con entre 2 y 24 contactos, en diseño de cable o de brida. Los tipos de conexión incluyen conexiones por crimpado, soldadura por inmersión, terminales de tornillo y soldadura, cables multifilares y cables moldeados. Al igual que todos los productos de la marca Binder, estos conectores en miniatura están fabricados con materiales de alta calidad para garantizar una larga vida útil y un funcionamiento fiable. Muchos cuentan con las certificaciones UL y VDE, y algunos cumplen con la normativa ASIG.

Características:

• Clase de protección IP40, IP67, IP67 blindado o IP68
• De 2 a 24 pines
• Versiones de cable recto y angular
• Diseños de bridas
• Contactos de latón y bronce chapados en oro o plata
• 1000 ciclos de apareamiento y más
• Múltiples sistemas de bloqueo, incluyendo bayoneta, sistema de encaje a presión y M16

Este texto es el resultado de una traducción automática.
