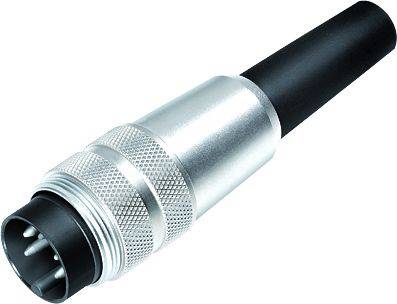

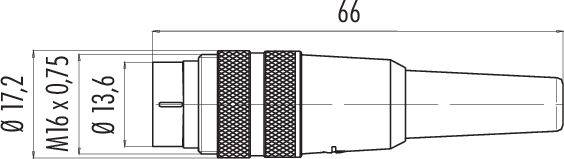

binder 09 0301 00 02-20 Conector de cable Conector, recto Número total de polos: 2 Serie (conectores de clavija redonda)

binder 09 0301 00 02-20 Conector de cable Conector, recto Número total de polos: 2 Serie (conectores de clavija redonda)-0
binder 09 0301 00 02-20 Conector de cable Conector, recto Número total de polos: 2 Serie (conectores de clavija redonda)-1
binder 09 0301 00 02-20 Conector de cable Conector, recto Número total de polos: 2 Serie (conectores de clavija redonda)-2
1/3
Similar a la imagen
Tipo de producto
Conector de cable
diseño
Conector, recto
Número total de polos
2
conexión
Soldar
Contenido
1 UD(S).
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
No disponible
Vendido y enviado por  Conrad Electronic
Informar de un problema legal

Características y detalles

09 0301 00 02 Serie 680

  • Conector de cable M16 IP40
  • Número de polos: 2
  • 3,0 - 6,0 mm
  • Sin blindaje
  • soldar
  • IP40

Especificaciones técnicas

  • Cumplimiento de EMC: sin blindaje
  • Resistencia de aislamiento: ≥ 10¹⁰ Ω
  • Resistencia de contacto: ≤ 5 mΩ
  • Grupo de materiales aislantes: III
  • Categoría de sobretensión: I
  • Nivel de contaminación: 1
  • Material del cuerpo en contacto con el producto: PBT (UL94 V-0)
  • Abertura del cable: 3,0 - 6,0 mm
  • Tipo de montaje: Montaje por cable
tipo

09 0301 00 02

Tipo de producto

Conector de cable

diseño

Conector, recto

Número total de polos

2

conexión

Soldar

Contenido

1 UD(S).

Corriente nominal

7 A

Corriente nominal: redondeada

7 A

obturador

Atornillar

Tensión nominal

250 V

Material de contacto

CuZn

Material de la carcasa

PA

AWG 18

Fabricante de la pieza.

09 0301 00 02-20

Número de polos

2

máx. sección transversal

0.75 mm²

Intervalo de sección transversal

0.75 mm² (max)

Conforme a la normativa RoHS

Sí

IP40

serie

680

Documentos y descargas

Ficha técnica

Ficha técnica 3214758 binder 09 0301 00 02-20 Conector de cable Conector, recto Número total de polos: 2 Serie (conectores de clavija redonda)

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3214758 binder 09 0301 00 02-20 Conector de cable Conector, recto Número total de polos: 2 Serie (conectores de clavija redonda)

Descripción

Estas siete series de conectores circulares en miniatura son adecuadas para una amplia gama de aplicaciones gracias a una gran selección de sistemas de bloqueo, configuraciones de contactos, grados de protección IP y terminales. Los clientes pueden elegir entre mecanismos de bloqueo de empuje-tracción, de encaje a presión, de bayoneta y M16. Según la serie, se encuentran disponibles conectores con entre 2 y 24 contactos, en diseño de cable o de brida. Los tipos de conexión incluyen conexiones por crimpado, soldadura por inmersión, terminales de tornillo y soldadura, cables multifilares y cables moldeados. Al igual que todos los productos de la marca Binder, estos conectores en miniatura están fabricados con materiales de alta calidad para garantizar una larga vida útil y un funcionamiento fiable. Muchos cuentan con las certificaciones UL y VDE, y algunos cumplen con la normativa ASIG.

Características:

• Clase de protección IP40, IP67, IP67 blindado o IP68
• De 2 a 24 pines
• Versiones de cable recto y angular
• Diseños de bridas
• Contactos de latón y bronce chapados en oro o plata
• 1000 ciclos de apareamiento y más
• Múltiples sistemas de bloqueo, incluyendo bayoneta, sistema de encaje a presión y M16

Este texto es el resultado de una traducción automática.
