Name: Benning IT 130 + CFlex 1 Comprobadores de instalación Calibrado según (ISO)
Brand: Benning
SKU: 1601413

Benning IT 130 + CFlex 1 Comprobadores de instalación Calibrado según (ISO)-0

Benning IT 130 + CFlex 1 Comprobadores de instalación Calibrado según (ISO)-1

1/2

EAN:

N.º artículo:

No disponible

Vendido y enviado por Conrad Electronic

Informar de un problema legal

Características y detalles

Comprobador de instalación TRMS Benning IT 130 + transformador de corriente alterna CFlex 1

Baja resistencia, continuidad, resistencia de aislamiento, impedancia de línea, impedancia de bucle
Pruebas de interruptores diferenciales estándar y retardados (RCCB), tipos AC, A, F, B, B+
Voltaje RMS verdadero, frecuencia, secuencia de fases, primera corriente de fuga de falla en redes de TI
Almacenamiento de datos de medición en 4 niveles (objeto, bloque, copia de seguridad, punto de medición) para 1800 mediciones.
Carga de estructuras de plantas y descarga de datos de medición
Interfaces bidireccionales (USB/RS 232)
Incluye adaptador de pinza de corriente alterna CFlex 1

Especificaciones técnicas

Rango de medición de baja resistencia: 0,01 ohmios - 2 kOhms
Corriente de prueba: 200 mA
Rango de medición de la resistencia de aislamiento: 10 kOhm - 1 GOhm
Tensión de prueba: 50/100/250/500/1000 V
Rango de medición para la impedancia de línea (LN/L) y de bucle (L-PE): 0,01 ohmios - 10 kOhms
Rango de medición de corriente de cortocircuito: 0,01 A - 200 kA
Tipo de prueba FI/RCD AC/A/F, B/B+: Tiempo de disparo, corriente de disparo (rampa), tensión de contacto, prueba del automóvil
Rango de medición de voltaje: 1 - 550 V CA TRMS/CC
Rango de medición de frecuencia: 0 - 500 Hz
Almacenamiento de datos de medición: 1800 resultados de medición
Rango de medición de corriente alterna: 0,3 - 3000 A
Relación de conversión: 100 mV/A, 10 mV/A, 1 mV/A
Rango de apertura para la pinza amperimétrica: 160 mm

Tipo de producto: Comprobadores de instalación

: ISO

categoría de medición: CAT III 600 V

Las interfaces: USB
RS232

Dimen.: (Lon. x Anch. x Alt.) 280 x 260 x 190 mm

Peso: 1300 g

Rango de medición (VDE): Resistencia de aislamiento
Impedancia de línea
Impedancia de lazo
Tensión
Corriente
Resistencia
Frecuencia

Norma DIN: DIN VDE 0100

Tipo de indicador: LCD gráfica

Anchura: 260 mm

Altura: 190 mm

longitud: 280 mm

Secuencia de comprobación: Automático

Fuente de alimentación: Alimentación por baterías

Memoria (espacio): 1800

Memoria: Sí

tipo: IT 130 + CFlex 1

características especiales: Prueba FI/RCD

Documentos y descargas

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 1601413 Benning IT 130 + CFlex 1 Comprobadores de instalación Calibrado según (ISO)

Información

Información 1601413 Benning IT 130 + CFlex 1 Comprobadores de instalación Calibrado según (ISO)

Descripción

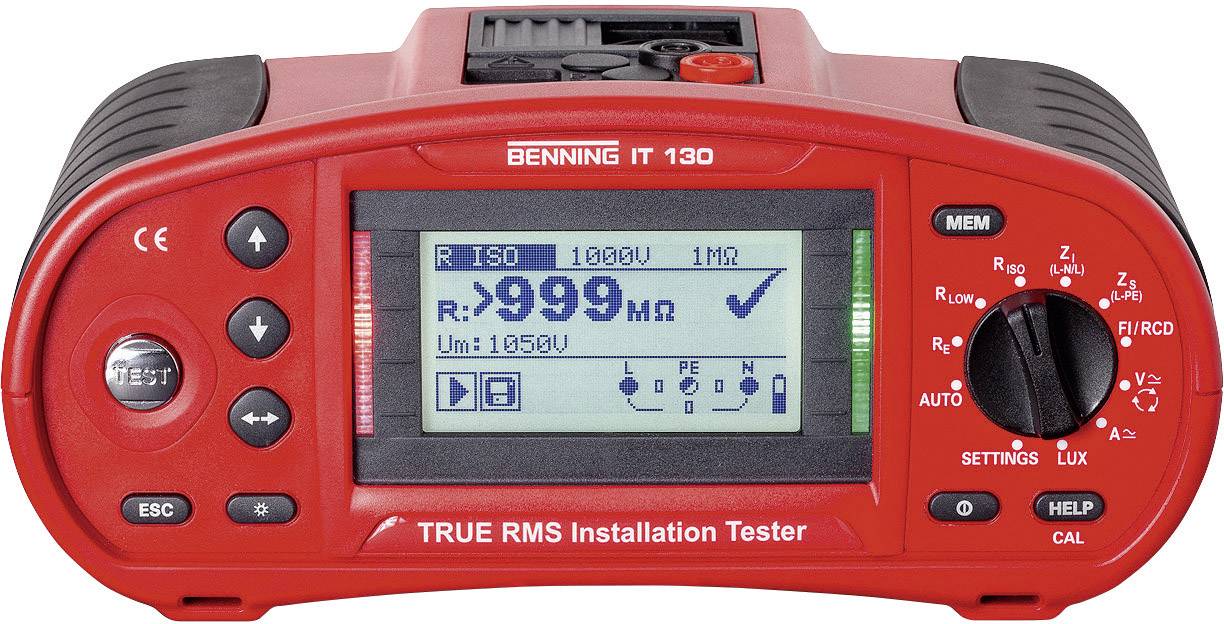

IT 130
Con el BENNING IT 130, las pruebas de seguridad en instalaciones eléctricas después de la instalación, modificación o como pruebas repetitivas periódicas de acuerdo con las normas VDE 0100/0105 e IEC 60364 se pueden realizar de forma fácil y eficiente. Además, los interruptores automáticos FI/RCD, estándar y retardados (S) de los tipos AC, A, F, B, B+, se pueden probar con autodiagnóstico, tensión de contacto, tiempo de disparo y corriente de disparo (prueba de rampa).

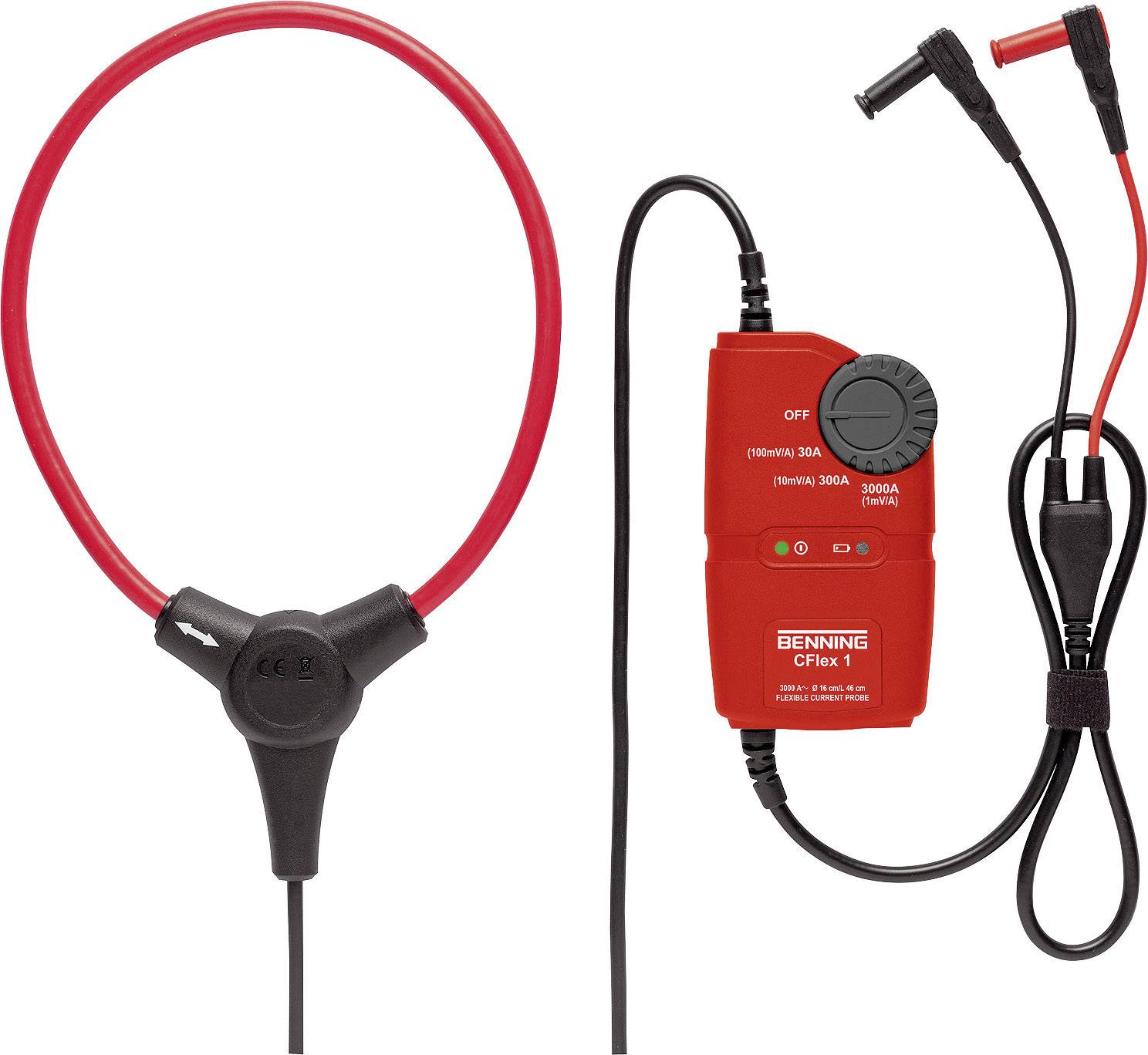

CFlex 1
Adaptador de medición de corriente con pinza amperimétrica flexible y salida analógica. Compatible universalmente con instrumentos de medición y osciloscopios comunes mediante un conector de seguridad de 4 mm.

Este texto es el resultado de una traducción automática.

Modelo

IT 130
Para la comprobación de instalaciones eléctricas de acuerdo con las normas DIN VDE 0100-600 y DIN VDE 0105-100, incluyendo la comprobación de interruptores diferenciales (RCD) de tipo B/B+.
Características: Pantalla gráfica iluminada con función de ayuda, diagrama de conexión.
Las funciones de medición se pueden seleccionar directamente mediante un interruptor giratorio.
Campo de rotación
Primera corriente de fuga por falla en la red informática
Resultado de la prueba con símbolos de aprobado/suspenso
Almacenamiento de datos de medición en 4 niveles (objeto, bloque, copia de seguridad, punto de medición).
Reloj integrado en tiempo real
Carga de estructuras de plantas, descarga de datos de medición
Interfaz bidireccional USB/RS 232
LED verde/rojo para indicación de aprobado/reprobado en el dispositivo de prueba/sonda de prueba Commander
Sonda de prueba Commander con botón TEST/MEMORY e iluminación LED del punto de medición.
Software para la fácil descarga de datos de medición, registro (informe de prueba/protocolo de prueba ZVEH), creación y transferencia (carga) de estructuras de planta al BENNING IT 130.
Monitor de voltaje en línea
Opcional: Medición de puesta a tierra, corriente e iluminancia.
Especificaciones técnicas: Pantalla: Pantalla gráfica LCD
Rango de medición de baja resistencia: 0,01 ohmios - 2 kOhms
Corriente de prueba: 200 mA
Rango de medición de la resistencia de aislamiento: 10 kOhm - 1 GOhm
Tensión de prueba: 50/100/250/500/1000 V
Rango de medición para la impedancia de línea (LN/L) y de bucle (L-PE): 0,01 ohmios - 10 kOhms
Rango de medición de corriente de cortocircuito: 0,01 A - 200 kA
Tipo de prueba FI/RCD AC/A/F, B/B+: Tiempo de disparo, corriente de disparo (rampa), tensión de contacto, prueba del automóvil
Rango de medición de voltaje: 1 - 550 V CA TRMS/CC
Rango de medición de frecuencia: 0 - 500 Hz
Almacenamiento de datos de medición: 1800 resultados de medición
Fuente de alimentación: 6 pilas AA NiMH
CFlex 1
3 rangos de medición: 30 A / 300 A / 3000 A
Diámetro/longitud del lazo de medición: 16 cm/46 cm
Cable de conexión del bucle de medición - transformador de corriente: 1,8 m
Gran flexibilidad para puntos de medición precisos, grandes secciones transversales de conductores y para alojar múltiples conductores.
Mecanismo de bloqueo sencillo, operable con guantes.
El LED verde indica que está listo, el LED rojo indica que la batería tiene poco voltaje.

Volumen de suministro

Probador de instalación IT 130
Maletín
Software de ordenador
Cable USB/RS 232
Sonda de prueba Commander conmutable
Cable de prueba con enchufe de contacto de protección
Cables de prueba universales
3 sondas de prueba/pinzas de cocodrilo
Cargador con baterías
Manual de instrucciones
Adaptador de pinza de corriente CFlex 1
Funda protectora
Pilas
