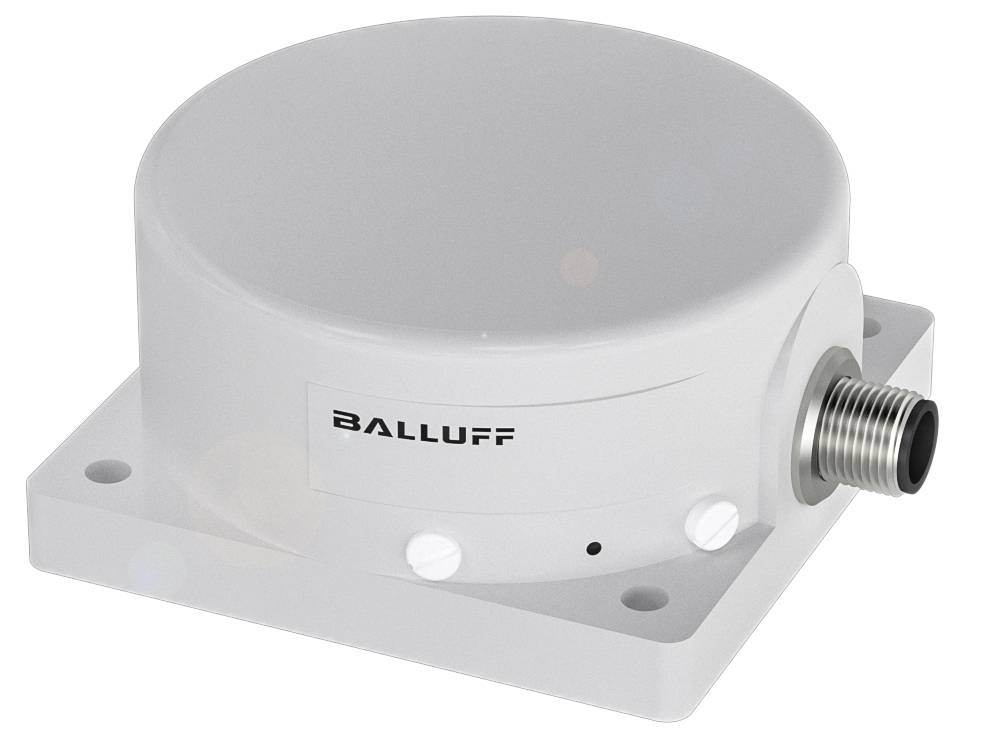

BALLUFF Sensor de distancia Inductivo BAW005J BAW005J No enrasado Tensión analógica (Lon. x Anch. x Alt.) 80.00 x 80.00

BALLUFF Sensor de distancia Inductivo BAW005J BAW005J No enrasado Tensión analógica (Lon. x Anch. x Alt.) 80.00 x 80.00 -0
Similar a la imagen
Tipo de embalaje
Piece
Tipo de producto
Sensor de distancia
Tensión de servicio mín.
20.00 V
Tensión de servicio máx.
30.0 V
Máx. Rango en el abierto
50 m
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Vie. 27/11
Vendido y enviado por  Conrad Electronic
Número
Total (461,34 € / Unidad)
461,34 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Balluff BAW005J Diseño cuadrado fabricado en plástico

  • Dimensiones: 80 x 40 x 80 mm
  • Diseño: cuboide
  • Instalación: no al ras
  • Rango: 0...50 mm
  • Salida analógica: Analógica, voltaje 0...10 V

Especificaciones técnicas

  • Características principales:Dimensiones: 80 x 40 x 80 mm
  • Área activa, material: PBT
  • Salida analógica: Analógica, voltaje 0...10 V
  • Conexión: Conector, enchufe M12x1, 3 pines
  • Característica inicial: disminuye a medida que se acerca.
  • Diseño: cuboide
  • Tensión de funcionamiento Ub: 20...30 V CC
  • Instalación: no al ras
  • Material de la carcasa: PBT
  • Frecuencia de corte -3 dB: 15 Hz
  • Desviación de linealidad máx.: ±750 µm [15…35 mm]; ±1500 µm [5…15 mm, 35…45 mm]; ±2000 µm [0…5 mm, 45…50 mm]
  • Rango: 0...50 mm
  • Tipo de seguridad: IP67
  • Temperatura ambiente: -10...70 °C
  • Repetibilidad según BWN: ±12 µm
  • Características adicionales:
  • Dimensiones: 80 x 40 x 80 mm
  • Indicador de tensión de funcionamiento: no
  • Indicador de función: Indicador de ajuste
  • Tensión nominal de funcionamiento Ue CC: 24 V
  • Tensión de aislamiento nominal Ui: 75 V CC
  • Retardo máximo en modo de espera (TV): 1 segundo
  • Tensión de funcionamiento Ub: 20...30 V CC
  • Ondulación residual máxima (% de Ue): 15%
  • Conexión: Conector M12x1, 3 pines, con codificación A.
  • Protección contra cortocircuitos: sí
  • Protección contra polaridad inversa: no
  • Intercambio protegido: sí
  • Área activa, material: PBT
  • Par de apriete: 1,5 Nm
  • Instalación: no al ras
  • Material de la carcasa: PBT
  • EN 60068-2-27, Choque: Semisinusoidal, 30 gn, 11 ms
  • EN 60068-2-6, Vibración: 55 Hz, Amplitud 1 mm, 3x30 min
  • Tipo de seguridad: IP67
  • Temperatura ambiente: -10...70 °C
  • Nivel de contaminación: 3
  • Corriente máxima en vacío Io a Ue: 12 mA
  • MTTF (40 °C) Material: 970 a
  • Rango de medición: 0...50 mm
  • Frecuencia de corte -3 dB: 15 Hz
  • Resistencia de carga RL mín.: 10000 ohmios
  • Desviación de linealidad máx.: ±750 µm [15…35 mm]|±1500 µm [5…15 mm, 35…45 mm]|±2000 µm [0…5 mm, 45…50 mm]
  • Rango de linealidad Sl: 0...50 mm
  • Desviación máxima de la temperatura respecto al valor final: ±7,0%
  • Repetibilidad según BWN: ±12 µm
  • Salida analógica: Analógica, voltaje 0...10 V
  • Característica inicial: disminuye a medida que se acerca.
  • Tensión de salida en Se: 5 V
  • Tensión de salida máxima en Sl: 10 V
  • Tensión de salida en el mínimo Sl: 0 V
  • Desviación del tipo básico: Ajuste especial
Tipo de embalaje

Piece

Tipo de producto

Sensor de distancia

tipo

BAW005J

Contenido

1 UD(S).

Tensión de servicio mín.

20.00 V

Tensión de servicio máx.

30.0 V

Tensión de funcionamiento

20.00 - 30.0 V

salidas

Tensión analógica

Alcance mínimo (campo abierto)

0 m

50 m

conexión

M12, 3 polos

IP67

min temperatura.

-10 °C

Máx. Temperatura

70 °C

longitud

80.00 mm

Anchura

80.00 mm

Altura

40.00 mm

Dimen.

(Lon. x Anch. x Alt.) 80.00 x 80.00 x 40.00 mm

conexión

Clavija de conexión

Tipo de rosca, lado de conexión

M12

Fabricante de la pieza.

BAW005J

Tensión nominal

24 V

Número de polos

3

Material de la carcasa

PBT

montaje

No enrasado

ejecución

Inductivo

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3416574 BALLUFF Sensor de distancia Inductivo BAW005J BAW005J No enrasado Tensión analógica (Lon. x Anch. x Alt.) 80.00 x 80.00

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3416574 BALLUFF Sensor de distancia Inductivo BAW005J BAW005J No enrasado Tensión analógica (Lon. x Anch. x Alt.) 80.00 x 80.00

Descripción

Sensor de distancia inductivo, 80 x 40 x 80 mm, conector, distancia nominal Se=25,00 mm, no empotrado, material de la carcasa=PBT, material del área activa=PBT
