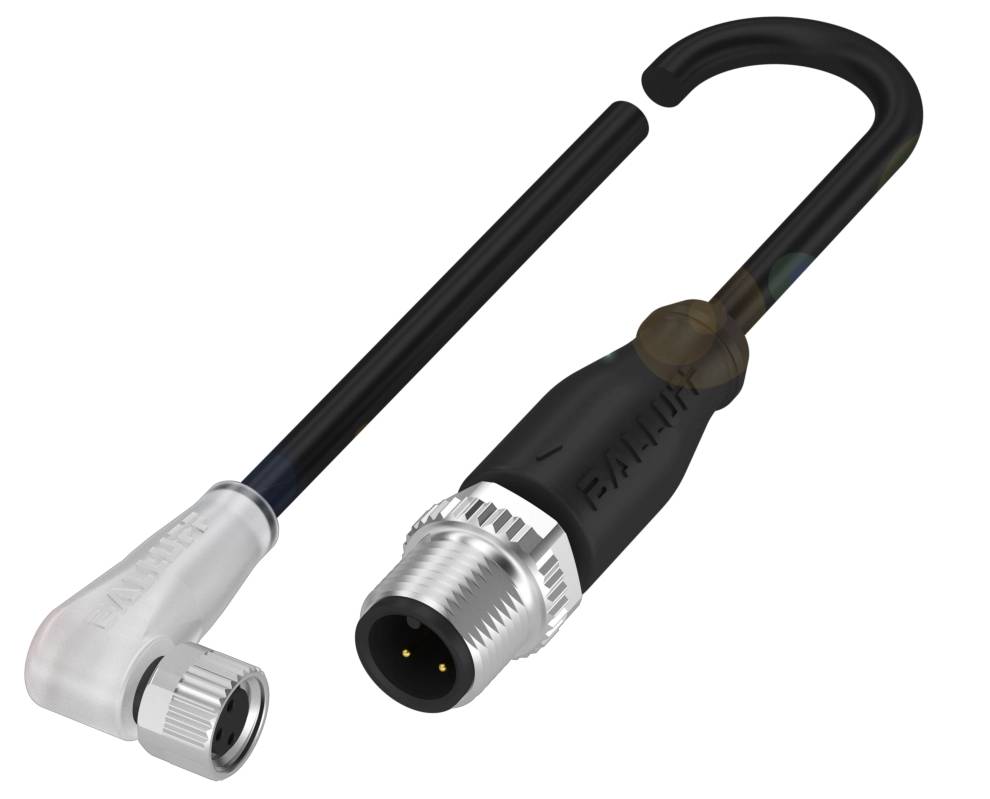

BALLUFF BCC03H7 Conducción distribuidora M8 x 1 Conector hembra, acodado, Conector, recto 1.00 m Número de polos: 3 1 UD

BALLUFF BCC03H7 Conducción distribuidora M8 x 1 Conector hembra, acodado, Conector, recto 1.00 m Número de polos: 3 1 UD-0
Similar a la imagen
diseño
Conector hembra, acodado
Conector, recto
conexión
Conector hembra
Contenido
1 UD(S).
Corriente nominal: redondeada
4 A
Tensión nominal
30 V
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Vie. 27/11
Vendido y enviado por  Conrad Electronic
Número
Total (27,99 € / Unidad)
27,99 €
Entrega intracomunitaria exenta de IVA IVA incl.
&
más 8,95 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Cable para sensor Balluff BCC03H7 sin blindaje

  • Conector 1: Casquillo M8x1, acodado, de 3 pines, con codificación A.
  • Conector 2: Conector M12x1, recto, de 3 pines, con codificación A.
  • Indicador de tensión de funcionamiento: LED verde/no
  • Indicador de funcionamiento: sí/no
  • Indicador de funcionamiento (pin 4): LED amarillo

Especificaciones técnicas

  • Características principales:Conector 1: Casquillo M8x1, acodado, de 3 pines, con codificación A.
  • Conector 2: Conector M12x1, recto, de 3 pines, con codificación A.
  • Número de escaleras: 3
  • Tensión de funcionamiento Ub: 30 V CC
  • Indicador de tensión de funcionamiento: LED verde/no
  • Indicador de funcionamiento: sí/no
  • Indicador de funcionamiento (pin 4): LED amarillo
  • Cable: PUR negro, 1 m, apto para cadenas portacables
  • Temperatura del cable, instalación fija: -50...90 °C
  • Temperatura del cable, instalación flexible: -25...90 °C
  • Corriente nominal (40 °C): 4,0 A
  • Grado de protección: IP67, IP69K/IP67, IP68, IP69K
  • Características adicionales:
  • Indicador de tensión de funcionamiento: LED verde/no
  • Tensión de funcionamiento Ub: 30 V CC
  • Salida de conmutación: PNP normalmente abierto (NO)
  • Diámetro del cable D: 4,30 mm ±0,20 mm
  • Longitud del cable L: 1,00 m
  • Grado de protección: IP67, IP69K/IP67, IP68, IP69K
  • Material de contacto: bronce/latón
  • Número de escaleras: 3
  • Sección transversal del conductor: 0,34 mm²
  • Corriente nominal (40 °C): 4,0 A
  • Sistema: sobremoldeado/sobremoldeado
  • Material portador de contacto: PUR/PUR
  • Par de apriete para el conector del cable: 0,4 Nm/0,6 Nm
  • Cable: PUR negro, 1 m, | apto para cadenas portacables
  • Cable, radio de curvatura mínimo, instalación fija: 5 x D
  • Cable, radio de curvatura mínimo, instalación flexible: 10 x D
  • Cable, ciclos de flexión mín.: 5 millones
  • Material del cuerpo del mango: PUR/PUR
  • Material de la funda del cable: PUR
  • Material de la tuerca de unión: Zinc fundido a presión o latón | Niquelado/zinc fundido a presión
  • Aceleración máxima con cadena de remolque: 5 m/s²
  • Propiedades del cable: apto para cadenas portacables
  • Funda del cable, color: negro
  • Velocidad máxima de desplazamiento con cadena portacables: 200 m/min
  • Recorrido horizontal máximo de la cadena portacables: 5 m
  • Temperatura máxima del cable según UL, instalación fija: 80 °C
  • Temperatura máxima del cable según UL, instalación flexible: 80 °C
  • Temperatura del cable, cadena portacables: -25...60 °C
  • Temperatura del cable, instalación fija: -50...90 °C
  • Temperatura del cable, instalación flexible: -25...90 °C
  • Indicador de funcionamiento (pin 4): LED amarillo
  • Conector 1: Casquillo M8x1, angular, de 3 pines, | Codificado A
  • Conector 2: Conector M12x1, recto, de 3 pines, con codificación A.
  • Cable, tensión torsional: ±180°/m
  • Recorrido vertical máximo, interfaz de cadena portacables: 5 m
tipo

BCC03H7

diseño

Conector hembra, acodado

Conector, recto

conexión

Conector hembra

Contenido

1 UD(S).

Corriente nominal

4.0 A

Corriente nominal: redondeada

4 A

Tensión nominal

30 V

Fabricante de la pieza.

BCC03H7

IP67/IP69K

Color del cable

Schwarz

La longitud del cable

1.00 m

Norma de conectores

Clavijas de conexión de sensores

Material de cubierta

PUR

Codificación

A

Un lado de conexión

Conector hembra, recto

Lado del terminal B

M12

Número de polos

3

Tipo de rosca, lado de conexión

M8 x 1

Øe

4.30 mm

Calibre de cable (cableado de sensores actuadores)

0.34 mm²

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3420192 BALLUFF BCC03H7 Conducción distribuidora M8 x 1 Conector hembra, acodado, Conector, recto 1.00 m Número de polos: 3 1 UD

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3420192 BALLUFF BCC03H7 Conducción distribuidora M8 x 1 Conector hembra, acodado, Conector, recto 1.00 m Número de polos: 3 1 UD

Descripción

Nuestros robustos cables de conexión garantizan que las señales, los datos y la energía se transmitan siempre de forma fiable y segura. En nuestra amplia selección, le garantizamos que encontrará el conector adecuado para su aplicación en su sector. Puede elegir entre diversos tipos de cables y una gran variedad de conectores. Conector 1 = Hembra M8x1, acodada, 3 pines, con codificación A; Conector 2 = Enchufe M12x1, recto, 3 pines, con codificación A; Indicador de tensión de funcionamiento = LED verde/sin LED; Indicador de función = sí/no; Indicador de función (pin 4) = LED amarillo; Cable = PUR negro, 1 m, apto para cadenas portacables; Número de conductores = 3; Temperatura del cable, instalación fija = -50...90 °C; Temperatura del cable, instalación flexible = -25...90 °C; Tensión de funcionamiento Ub = 30 V CC; Corriente nominal (40 °C) = 4,0 A; Clase de protección = IP67, IP69K/IP67, IP68, IP69K; Homologaciones/Conformidad = CE, cULus, WEEE
