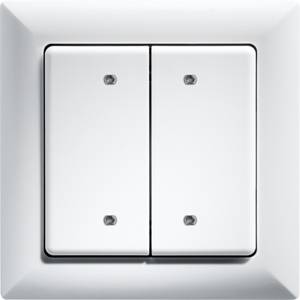

B4T55E-am Eltako Radiotransmisión Pulsador 4 canales Sobre revoque Alcance máximo (campo abierto) 30 m

Pulsador de bus de 2 o 4 canales para montaje individual de 80x80x15 mm. Para la conexión a pasarelas con pulsadores FTS14TG. El consumo de energía en modo de espera es de tan solo 0,2 vatios. Con balancín y balancín doble. Sensor para el hogar inteligente. El paquete incluye una placa de montaje, un marco de montaje con componentes electrónicos de fácil instalación, un marco R, un interruptor basculante y un interruptor basculante doble. El interruptor basculante doble permite introducir 4 señales evaluables, mientras que el interruptor basculante simple solo permite 2 señales. Por la parte trasera sale un cable de alimentación de color rojo y negro de 20 cm de longitud. Conexión roja a BP, conexión negra a BN de una pasarela de pulsadores FTS14TG. Se pueden conectar hasta 30 pulsadores de bus y/o acopladores de pulsadores de bus FTS61BTK a los terminales BP y BN de una pasarela de pulsadores FTS14TG. La longitud total máxima permitida del cable es de 200 m. El elemento RLC incluido con el FTS14TG también debe conectarse a los terminales BP y BN del botón de bus más alejado o del acoplador del botón de bus. El bus de pulsadores de 2 hilos proporciona alimentación a la unidad B4 conectada con 29 V CC y, simultáneamente, transmite datos. Por favor, utilice únicamente líneas de autobús o telefónicas convencionales. Cuatro o dos LED amarillos, respectivamente, indican los telegramas de confirmación de los actuadores cuando se han introducido los ID de los actuadores en la tabla de ID FTS14TG mediante PCT14. Los casquillos existentes en la caja se utilizan para la fijación con tornillos sobre una caja de interruptores de 55 mm. Montaje: Atornille la placa de montaje. Primero, coloque el marco y luego encaje el marco de montaje con los componentes electrónicos en su lugar (la marca 0 debe estar en la parte superior). Al colocar el balancín, la marca 0 en la parte posterior siempre debe estar en la parte superior.
