Arducam Módulo de cámara MBS-SES-185-25
EAN:
N.º pieza fabr.:
N.º artículo:
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
159,66 €
3
2% = 11,70 €
155,76 €
5
3% = 27,25 €
154,21 €
10
4% = 64,80 €
153,18 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número
Total (159,66 € / Unidad)
159,66 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Cámara:
- Sensor: IMX477P
- Formato óptico: 1/2,3″ (diagonal 7,857 mm)
- Resolución: 4056(H) x 3040(V) 12,3 MP
- Tamaño del píxel: 1,55 µm x 1,55 µm
- Sensibilidad IR: Luz visible
- Interfaz: MIPI CSI-2 de 4 pistas
- Montura de objetivo estándar: montura CS
- Velocidad de fotogramas: (dependiendo de la plataforma de destino, la velocidad máxima de fotogramas puede estar limitada) Resolución completa a 60 fps (normal), 4K2K a 60 fps, 1080p a 240 fps Resolución completa a 40 fps (12 bits normal) Resolución completa a 30 fps (DOL-HDR, 2 fotogramas)
- Lente:
- Formato: 1/2,3 pulgadas
- Distancia focal: 6 mm
- Apertura (F): Máx. F1.2
- Campo de visión (FOV): 65° (H)
- Versión: CS-Mount
- Distancia focal trasera: 7,53 mm
- MOD: 0,2 m
- Dimensiones: Ø30 × 31 mm
- Peso: 53 g.
- Placa de la cámara:
- Tamaño de la placa de circuito impreso: 38 mm × 38 mm
- Distancia entre orificios: compatible con 29 mm, 30 mm y 34 mm.
- Corriente máxima: 300 mA
- Tipo de producto
Módulo de cámara
- longitud
38 mm
- Anchura
38 mm
- Fabricante de la pieza.
MBS-SES-185-25
Documentos y descargas
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3205042 Arducam Módulo de cámara MBS-SES-185-25
Descripción

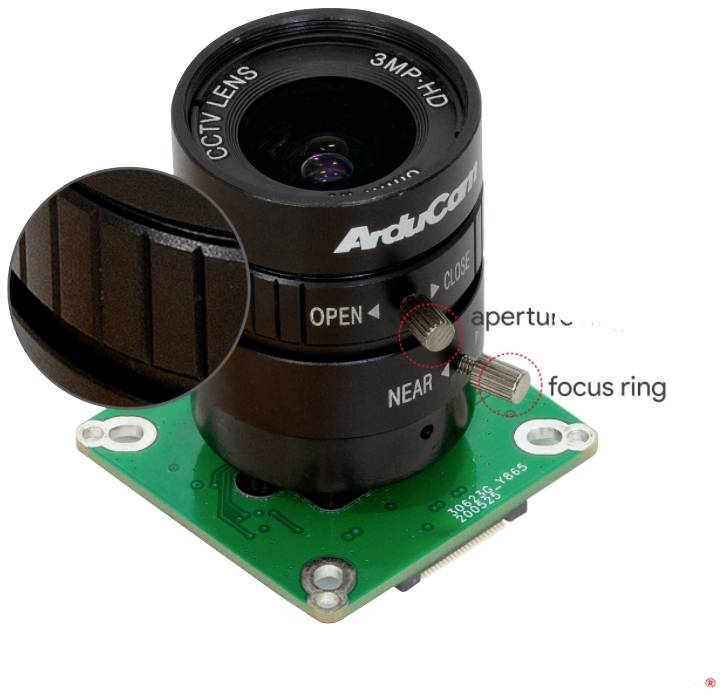

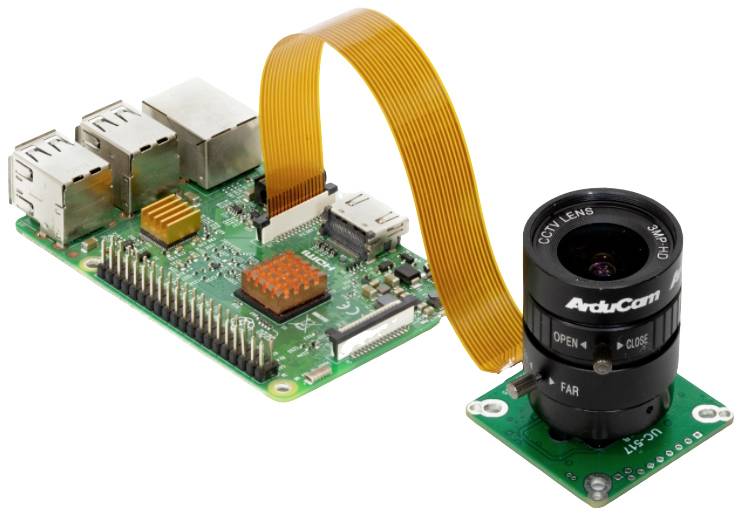

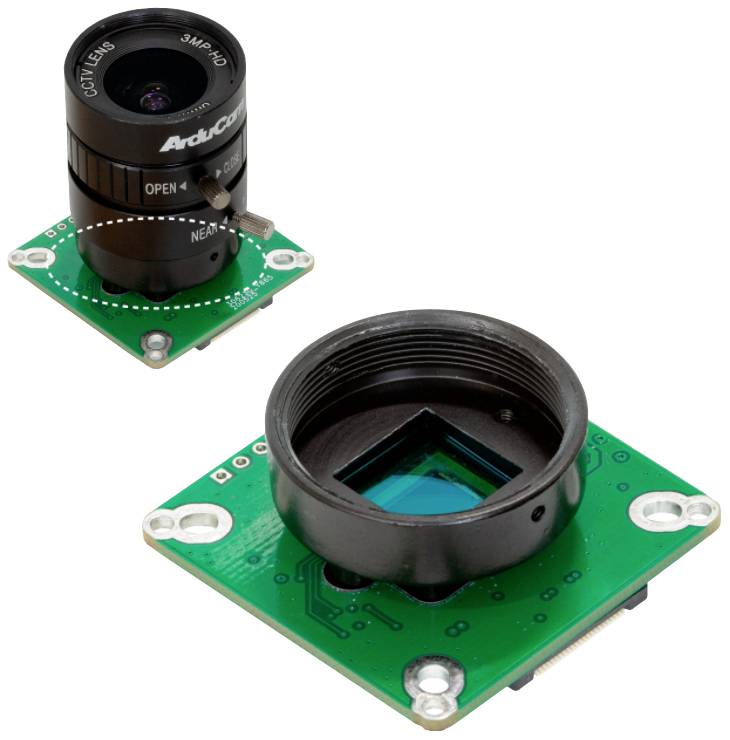

El equipo de ArduCAM ha lanzado una gama de módulos de cámara para la Raspberry Pi, incluyendo módulos de 5MP y 8MP. Son totalmente compatibles con la versión oficial y se dividen en Versión Estándar, Versión de Rendimiento Óptico Optimizado, Versión de Cámara Espía en Miniatura, Versión Sin Infrarrojos (NoIR), Versión de Corte IR Motorizado y Versión de Cámara de Enfoque Motorizado Programable. Estos módulos de cámara son compatibles con todos los modelos de Raspberry Pi y requieren un cable o adaptador de 15 a 22 pines para funcionar con la Pi Zero. La cámara oficial Pi HQ solo está disponible en un modelo. No incluye objetivo y no es fácil para los usuarios encontrar una carcasa. Para solucionar estos problemas, Arducam ha lanzado este módulo de cámara, una placa de cámara IMX477 modificada con tres orificios y una lente CS de 6 mm. Y puedes descargar los archivos 3D para imprimir tu carcasa como quieras. Este módulo de cámara es compatible con todos los Raspberry Pi y PC/portátiles (requiere una placa adaptadora MIPI y un módulo USB para cámara, no incluidos).
AVISO IMPORTANTE SOBRE LAS CARRILES MIPI DEL IMX477
El módulo de cámara IMX477 admite 4 carriles por hardware, pero el controlador de cámara de 4 carriles requiere ajustes adicionales.
Las placas Raspberry Pi y Jetson Nano/Xavier NX estándar no pueden admitir físicamente una conexión de 4 carriles (ambas solo tienen puertos CSI de 2 carriles). Solo el módulo de computación Raspberry Pi y algunas placas base Jetson de terceros tienen soporte de hardware de 4 carriles. Por lo tanto, esto no es una necesidad general. Para una conexión de 4 carriles, además de la conexión física de 4 carriles, se requiere trabajo adicional, especialmente por parte de los operadores de cámaras. Y los controladores están limitados por el rendimiento de la propia plataforma. Por ejemplo, 4-Lane no puede desbloquear el vídeo 4k en la Raspberry Pi debido a VideoCore. Actualmente, esta función no es compatible. El Jetson Nano también está limitado en cierta medida por sus capacidades de codificación. Debes asegurarte de que realmente lo necesitas.
Este texto es el resultado de una traducción automática.
AVISO IMPORTANTE SOBRE LAS CARRILES MIPI DEL IMX477
El módulo de cámara IMX477 admite 4 carriles por hardware, pero el controlador de cámara de 4 carriles requiere ajustes adicionales.
Las placas Raspberry Pi y Jetson Nano/Xavier NX estándar no pueden admitir físicamente una conexión de 4 carriles (ambas solo tienen puertos CSI de 2 carriles). Solo el módulo de computación Raspberry Pi y algunas placas base Jetson de terceros tienen soporte de hardware de 4 carriles. Por lo tanto, esto no es una necesidad general. Para una conexión de 4 carriles, además de la conexión física de 4 carriles, se requiere trabajo adicional, especialmente por parte de los operadores de cámaras. Y los controladores están limitados por el rendimiento de la propia plataforma. Por ejemplo, 4-Lane no puede desbloquear el vídeo 4k en la Raspberry Pi debido a VideoCore. Actualmente, esta función no es compatible. El Jetson Nano también está limitado en cierta medida por sus capacidades de codificación. Debes asegurarte de que realmente lo necesitas.
Este texto es el resultado de una traducción automática.

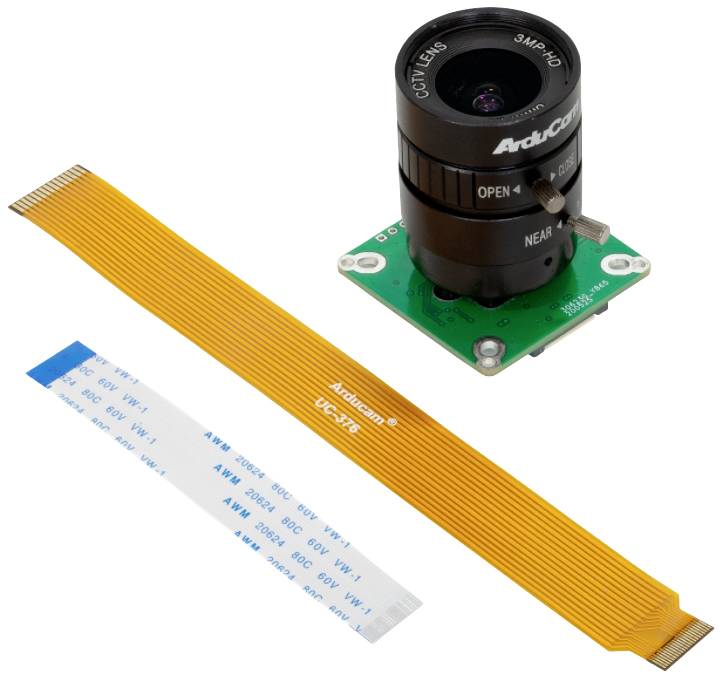

Volumen de suministro
- 1 módulo de cámara a color IMX477 de 12,3 MP
- 1 objetivo para cámara con montura CS de 6 mm de distancia focal
- 1 cable de cámara de 80 mm/3,15 pulgadas y 22 pines para Pi Zero&W
- 1 cable de cámara de 300 mm/12 pulgadas, de 15 pines a 22 pines, para Raspberry Pi series A y B.
