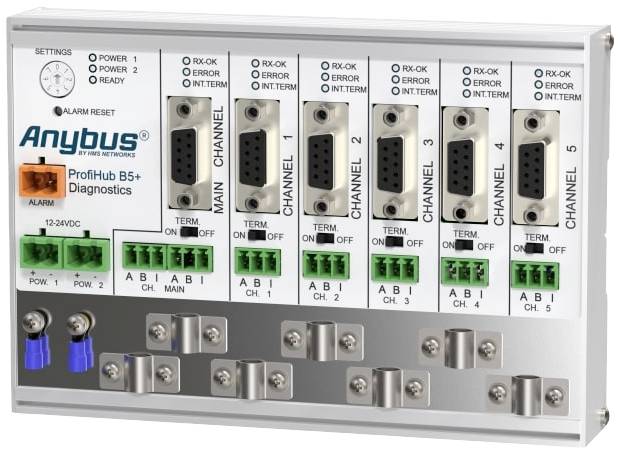

Anybus 17020R ProfiHub B5+R Repetidor 12 V/DC, 24 V/DC 1 UD(S).

Repetidor ProfiHub B5+R
El ProfiHub B5+R es un repetidor IP20 avanzado, flexible y robusto para instalaciones Profibus DP. Permite crear largas ramificaciones y estructuras troncales con topologías en estrella o en árbol en entornos IP20.

PROFIBUS DP es un bus de comunicación de alta velocidad con estrictas directrices técnicas en lo que respecta a las líneas de derivación, ya que, por ejemplo, las posibles reflexiones pueden provocar fácilmente problemas de comunicación. Si es necesario instalar líneas secundarias o segmentos en forma de estrella, esto generalmente requiere costosas inversiones en repetidores.

El ProfiHub B5+R es un componente innovador idóneo para este tipo de aplicaciones; proporciona una solución perfecta y económica para la instalación de líneas de derivación fiables en redes DP de alta velocidad. Tiene la funcionalidad de un repetidor transparente de 5 vías con canales aislados galvánicamente. Esto permite la creación de estructuras de red con ramales extendidos, cada uno de los cuales puede dar servicio individualmente hasta a 31 dispositivos y tener la misma longitud que la línea principal. El ProfiHub B5+R actualiza los mensajes recibidos en un canal y los reenvía a todos los demás canales (topología Chicken Foot).

Gracias a que ProfiHub B5+R crea segmentos con aislamiento galvánico, ahora los dispositivos se pueden extraer e instalar durante el funcionamiento. Además, las perturbaciones eléctricas en el bus y las perturbaciones de compatibilidad electromagnética en una línea de derivación no se propagan a los demás segmentos. Los circuitos de lógica inteligente y aislamiento del ProfiHub B5+R garantizan que el ancho de bits no cambie. Esto significa que no existen restricciones en la interconexión en serie para los dispositivos ProfiHub. La lógica también detecta automáticamente la velocidad de transmisión.

Para facilitar el trabajo de instalación, la programación se realiza mediante: Incorpora resistencias de terminación integradas y se puede encender y apagar. También se puede seleccionar el principio de conexión a tierra: conexión directa o capacitiva. Los ProfiHubs se alimentan con corriente continua de 10 a 32 voltios (también hay versiones disponibles para corriente alterna de 110/230 V). Para la resolución de problemas, el mantenimiento y la puesta en marcha, los ProfiHubs disponen de una pantalla externa que muestra el estado de los canales individuales (datos y errores).
