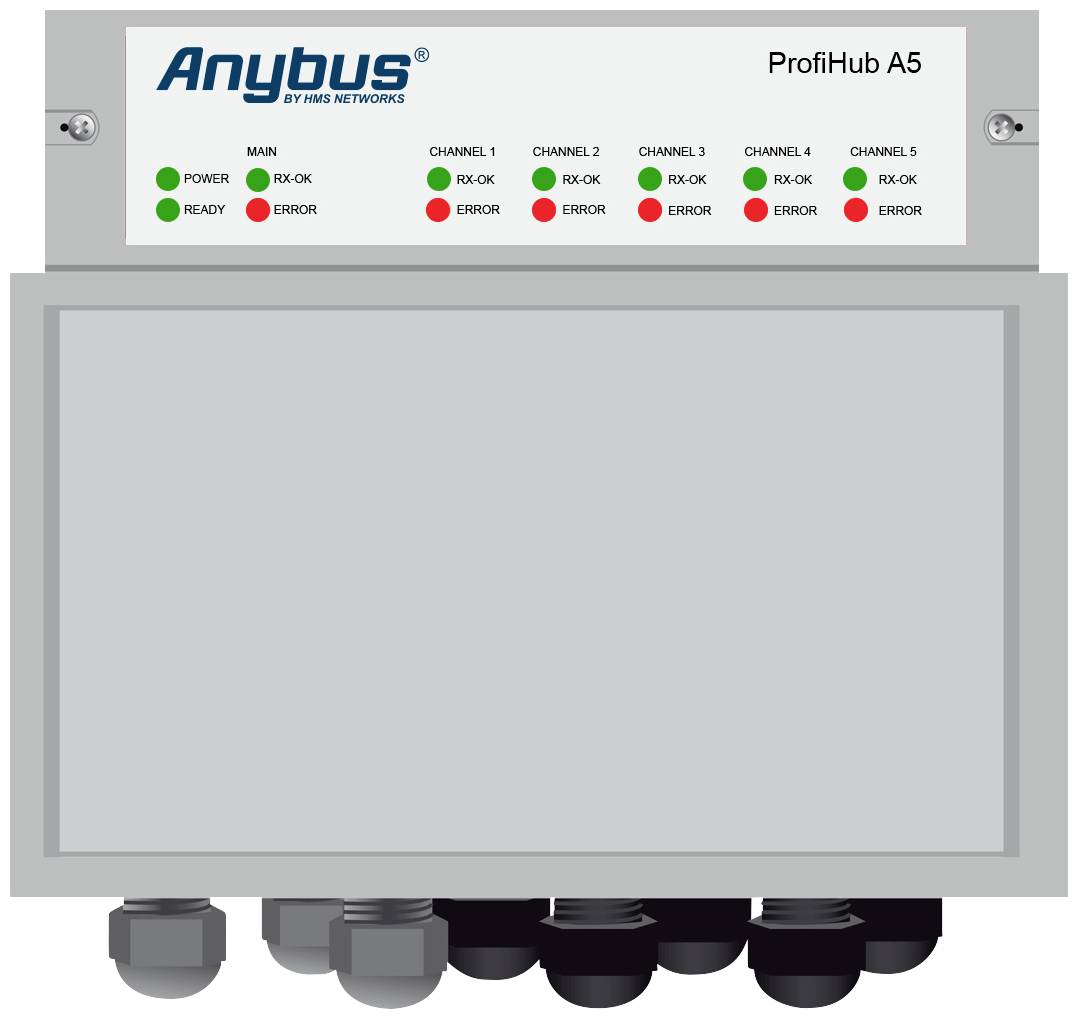

Anybus 16010 ProfiHub A5 Repetidor Profibus Número de salidas: 5 x Número de entradas/salidas: 5 24 V/DC 1 UD(S).

ProfiHub A5 es un repetidor IP65 avanzado, flexible y robusto para instalaciones Profibus DP. Permite la creación de largas líneas de ramificación y estructuras troncales con topologías en estrella o en árbol en entornos IP65.

PROFIBUS DP es un bus de comunicación de alta velocidad con estrictas directrices técnicas en lo que respecta a las líneas de derivación, ya que, por ejemplo, las posibles reflexiones pueden provocar fácilmente problemas de comunicación. Si es necesario instalar ramales o segmentos en forma de estrella, esto generalmente requiere costosas inversiones en repetidores.

El ProfiHub A5 es un componente innovador idóneo para este tipo de aplicaciones; proporciona una solución económica perfecta para la instalación de líneas de derivación fiables en redes DP de alta velocidad. Tiene la funcionalidad de un repetidor transparente de 5 vías con canales aislados galvánicamente. Esto permite la creación de estructuras de red con ramales extendidos, cada uno de los cuales puede dar servicio individualmente hasta a 31 dispositivos y tener la misma longitud que la línea principal. ProfiHub A5 actualiza los mensajes recibidos en un canal y los reenvía a todos los demás canales (topología Chicken Foot).

Gracias a que ProfiHub A5 crea segmentos con aislamiento galvánico, ahora los dispositivos se pueden extraer e instalar durante el funcionamiento. Además, las perturbaciones eléctricas en el bus y las perturbaciones de compatibilidad electromagnética en una línea de derivación no se propagan a los demás segmentos. Los circuitos lógicos y de aislamiento inteligentes del ProfiHub A5 garantizan que el ancho de bits no cambie. Esto significa que no existen restricciones en la interconexión en serie para los dispositivos ProfiHub. La lógica también detecta automáticamente la velocidad de transmisión.

Para facilitar la instalación, la terminación mediante resistencias de terminación está integrada y puede ser encender/apagar. También se puede seleccionar el principio de conexión a tierra: conexión directa o capacitiva. Los ProfiHubs se alimentan con corriente continua de 10 a 32 voltios (las versiones para corriente alterna de 110/230 V están disponibles con el número de artículo 16013). Para la resolución de problemas, el mantenimiento y la puesta en marcha, los ProfiHubs disponen de una pantalla externa que muestra el estado de los canales individuales (datos y errores).
Áreas de aplicación:
Líneas de derivación dinámicas para actuadores rotativos, caudalímetros, analizadores de pH, etc.
Accionamientos y motores extraíbles
- Unidades de control de motor extraíbles y enchufables
- Aplicaciones en exteriores con cables y equipos cargados
- Equipos instalados en el techo de los sistemas de tanques
- Ambiente sucio y húmedo
- Protección contra dispositivos no aislados galvánicamente
- Grandes redes estructuradas con forma de estrella y de árbol
