Componentes pasivosPotenciómetrosPotenciómetros de recorte

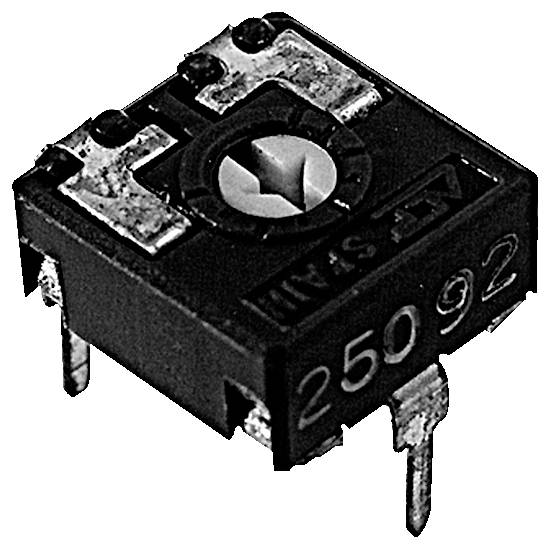

ACP CA9PV10-1KA2020 Trimmer de capa de carbono Encapsulada Lineal 0.15 W 1 kΩ 220 ° 240 ° 1 UD(S).

ACP CA9PV10-1KA2020 Trimmer de capa de carbono Encapsulada Lineal 0.15 W 1 kΩ 220 ° 240 ° 1 UD(S).-0
Tipo de producto
Trimmer de capa de carbono
resistencia
1 kΩ
Curva de resistencia
Lineal
capacidad de carga
0.15 W
Ángulo de giro (mecánico)
240 °
Ficha técnica (PDF)
N.º pieza fabr.:
N.º artículo:
Entrega Vie. 06/11
Vendido y enviado por  Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
0,31 €
50
6% = 1,00 €
0,29 €
100
13% = 4,00 €
0,27 €
250
19% = 15,00 €
0,25 €
500
23% = 35,00 €
0,24 €
1000
23% = 70,00 €
0,24 €
2500
26% = 200,00 €
0,23 €
Los descuentos por cantidad varían según el vendedor
Número
Total (0,31 € / Unidad)
0,31 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 8,95 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

  • Embalaje ESD: Sin ESD
  • Serie: CA9
  • Diseño: horizontal
  • Eje: Ranura para flecha
  • Valor de resistencia: 1 kOhm
  • Unidad de resistencia: kOhm
  • Valor de resistencia_1: 1
  • Tolerancia de resistencia: 20%
  • Curva de resistencia: lineal
  • Potencia nominal: 0,15 W
  • Tensión máxima: 200 V
  • Operación: desde arriba
  • Ángulo de rotación mecánico: 240°
  • Ángulo de rotación eléctrico: 220°
  • Resistencia al impacto: 5 Ncm
  • Par de apriete: 2 Ncm
Tipo de producto

Trimmer de capa de carbono

Potenciómetro, características

Encapsulada

resistencia

1 kΩ

Curva de resistencia

Lineal

capacidad de carga

0.15 W

Tensión límite

200 V

Ángulo de giro (eléctrico)

220°

Ángulo de giro (mecánico)

240°

Tipo de accionamiento

Arriba

± tolerancia

20 %

Anchura

10.0 mm

RM

10 mm

Dimen.

(Lon. x Anch.) 9.8 mm x 10.0 mm

Contenido

1 UD(S).

tipo

CA9PV10-1KA2020

Conforme a la normativa RoHS

Sí

longitud

9.8 mm

Documentos y descargas

Ficha técnica

Ficha técnica 3523309 ACP CA9PV10-1KA2020 Trimmer de capa de carbono Encapsulada Lineal 0.15 W 1 kΩ 220 ° 240 ° 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3523309 ACP CA9PV10-1KA2020 Trimmer de capa de carbono Encapsulada Lineal 0.15 W 1 kΩ 220 ° 240 ° 1 UD(S).

Descripción

Aplicación: Los potenciómetros de 9 mm se utilizan principalmente en aplicaciones de control en diversos campos:
• Industrial: Temporizadores y relés, reguladores de intensidad, ajuste de potencia
• Dispositivos electrónicos: Control de volumen, control de temperatura y selección de funciones.
• Automoción: Control de iluminación (ajuste de posición y detección de faros), regulador de intensidad, control de la calefacción de los asientos.

Este texto es el resultado de una traducción automática.

Modelo

  • • Elemento resistivo fabricado con película de carbono plástico sobre lámina conductora altamente flexible (recortador de película de carbono).
  • • resistente a la humedad y a las tensiones mecánicas
  • • La carcasa totalmente sellada impide la entrada de polvo, resina u otras sustancias nocivas.
  • • Las piezas metálicas fabricadas con metales no ferrosos evitan la oxidación y aumentan la soldabilidad.
  • • Un muy buen contacto entre los terminales y el sustrato reduce la resistencia de contacto.
  • • Los plásticos utilizados son resistentes a las soluciones de limpieza y retardantes de llama según la clase de inflamabilidad HB de UL94.
  • • Movimiento muy suave y fluido de la amoladora a lo largo de toda la pista.
  • • Su forma rectangular permite la inserción automática.
  • • Limpiaparabrisas de doble contacto en posición central tal como se entrega
  • • Posición del puntero legible en la escala impresa
