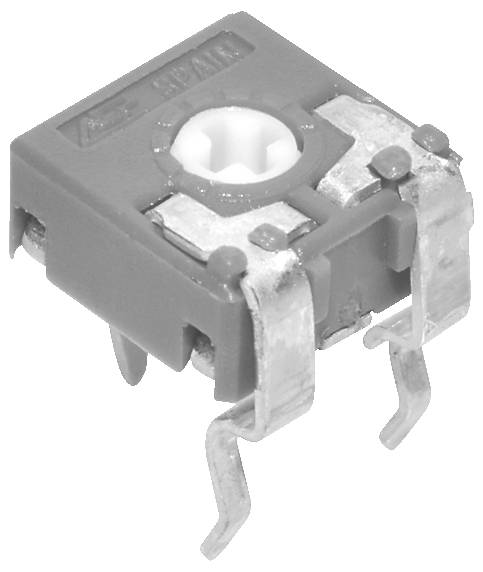

ACP CA6XV05-2K5A2020 Trimmer de capa de carbono Encapsulada Lineal 0.1 W 2.5 kΩ 215 ° 235 ° 1 UD(S).

ACP CA6XV05-2K5A2020 Trimmer de capa de carbono Encapsulada Lineal 0.1 W 2.5 kΩ 215 ° 235 ° 1 UD(S).-0
Tipo de producto
Trimmer de capa de carbono
resistencia
2.5 kΩ
Curva de resistencia
Lineal
capacidad de carga
0.1 W
Ángulo de giro (mecánico)
235 °
Ficha técnica (PDF)
N.º pieza fabr.:
N.º artículo:
Entrega inmediata Vie. 30/10
100 Unidad(es)
Vendido y enviado por  Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
100
-
0,17470 €
300
9% = 4,78 €
0,15878 €
500
13% = 11,14 €
0,15242 €
1000
15% = 26,52 €
0,14818 €
2000
18% = 62,58 €
0,14341 €
4000
21% = 146,40 €
0,13810 €
Los descuentos por cantidad varían según el vendedor
Número
Mín.: 100
Múltiplos: 100
Total (0,1747 € / Unidad)
17,47 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 8,95 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

  • Aplicación: Los potenciómetros de 6 mm se utilizan principalmente en aplicaciones de ajuste en diversos mercados:
  • • Industrial: Temporizadores y relés, reguladores de intensidad, control de potencia
  • • Dispositivos electrónicos: Control de volumen, control de temperatura y selección de funciones.
  • • Automoción: Control de iluminación, regulador de intensidad
  • • Equipos de medición y prueba
  • Equipos de telecomunicaciones (amplificadores y receptores de antena, comunicación por vídeo, intercomunicadores)
  • • Sistemas de alarma
  • Embalaje ESD: Sin ESD
  • Serie: CA6
  • Diseño: horizontal
  • Eje: Cabeza Phillips
  • Tolerancia de resistencia: 20%
  • Curva de resistencia: lineal
  • Potencia nominal: 0,1 W
  • Tensión máxima: 100 V
  • Operación: desde arriba
  • Ángulo de rotación mecánico: 235°
  • Ángulo de rotación eléctrico: 215°
  • Resistencia al impacto: 4 Ncm
  • Par de apriete: 2 Ncm
Tipo de producto

Trimmer de capa de carbono

Potenciómetro, características

Encapsulada

resistencia

2.5 kΩ

Curva de resistencia

Lineal

capacidad de carga

0.1 W

Tensión límite

100 V

Ángulo de giro (eléctrico)

215°

Ángulo de giro (mecánico)

235°

± tolerancia

20 %

Anchura

6.5 mm

Altura

8.2 mm

RM

5 mm

Dimen.

(Lon. x Anch. x Alt.) 6.5 x 6.5 x 8.2 mm

Contenido

1 UD(S).

tipo

CA6XV05-2K5A2020

Conforme a la normativa RoHS

Sí

Øe

6 mm

longitud

6.5 mm

Tipo de montaje

Montaje de placas de circuito impreso

Temperatura de funcionamiento (máx.)

70 °C

Temperatura de funcionamiento (min.)

-25 °C

aprobaciones

DIN 41450-1-4-5

Documentos y descargas

Ficha técnica

Ficha técnica 3464490 ACP CA6XV05-2K5A2020 Trimmer de capa de carbono Encapsulada Lineal 0.1 W 2.5 kΩ 215 ° 235 ° 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3464490 ACP CA6XV05-2K5A2020 Trimmer de capa de carbono Encapsulada Lineal 0.1 W 2.5 kΩ 215 ° 235 ° 1 UD(S).

Descripción

Recortadora de película de carbono ACP, horizontal, paso de 5/5 mm

Este texto es el resultado de una traducción automática.

Modelo

  • • Elemento resistivo fabricado con película de carbono plástico sobre lámina conductora altamente flexible (recortador de película de carbono).
  • • resistente a la humedad y a las tensiones mecánicas
  • • La carcasa totalmente sellada impide la entrada de polvo, resina u otras sustancias nocivas.
  • • Las piezas metálicas fabricadas con metales no ferrosos evitan la oxidación y aumentan la soldabilidad.
  • • Un muy buen contacto entre los terminales y el sustrato reduce la resistencia de contacto.
  • • Los plásticos utilizados son resistentes a las soluciones de limpieza y retardantes de llama según la clase de inflamabilidad HB de UL94.
  • • Movimiento muy suave y fluido de la amoladora a lo largo de toda la pista.
  • • Su forma rectangular permite la inserción automática.
  • • Limpiaparabrisas de doble contacto en posición central tal como se entrega
  • • Posición del puntero legible en la escala impresa n.° 160;
