ACP CA6XV05-10KA2020 Trimmer de capa de carbono Encapsulada Lineal 0.1 W 10 kΩ 215 ° 235 ° 1 UD(S).

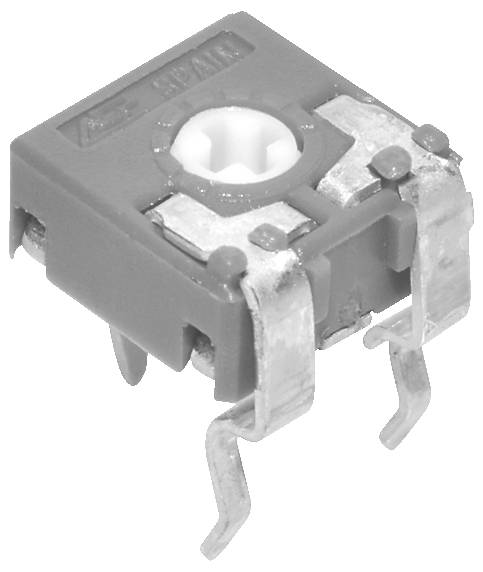

ACP CA6XV05-10KA2020 Trimmer de capa de carbono Encapsulada Lineal 0.1 W 10 kΩ 215 ° 235 ° 1 UD(S).-0
Tipo de producto
Trimmer de capa de carbono
resistencia
10 kΩ
Curva de resistencia
Lineal
capacidad de carga
0.1 W
Ángulo de giro (mecánico)
235 °
Ficha técnica (PDF)
N.º pieza fabr.:
N.º artículo:
Entrega inmediata Mié. 28/10
36 Unidad(es)
Nuevo
Todas las facturas de terceros ahora proceden directamente de Conrad.
Vendido y enviado por  Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
3
-
0,26621 €
50
9% = 1,21 €
0,24196 €
100
13% = 3,39 €
0,23227 €
250
15% = 10,10 €
0,22580 €
500
18% = 23,84 €
0,21853 €
1000
21% = 55,77 €
0,21044 €
2500
24% = 161,65 €
0,20155 €
Los descuentos por cantidad varían según el vendedor
Número
Mín.: 3
Total (0,26621 € / Unidad)
0,80 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 8,95 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

  • Embalaje ESD: Sin ESD
  • Serie: CA6
  • Diseño: horizontal
  • Eje: Cabeza Phillips
  • Valor de resistencia: 10 kOhms
  • Unidad de resistencia: kOhm
  • Valor de resistencia_1: 10
  • Tolerancia de resistencia: 20%
  • Curva de resistencia: lineal
  • Potencia nominal: 0,1 W
  • Tensión máxima: 100 V
  • Operación: desde arriba
  • Ángulo de rotación mecánico: 235°
  • Ángulo de rotación eléctrico: 215°
  • Resistencia al impacto: 4 Ncm
  • Par de apriete: 2 Ncm
Tipo de producto

Trimmer de capa de carbono

Potenciómetro, características

Encapsulada

resistencia

10 kΩ

Curva de resistencia

Lineal

capacidad de carga

0.1 W

Tensión límite

100 V

Ángulo de giro (eléctrico)

215°

Ángulo de giro (mecánico)

235°

Tipo de accionamiento

Arriba

± tolerancia

20 %

Anchura

6.5 mm

Altura

8.2 mm

RM

5 mm

Dimen.

(Lon. x Anch. x Alt.) 6.5 x 6.5 x 8.2 mm

Contenido

1 UD(S).

tipo

CA6XV05-10KA2020

Conforme a la normativa RoHS

Sí

longitud

6.5 mm

Documentos y descargas

Ficha técnica

Ficha técnica 3527499 ACP CA6XV05-10KA2020 Trimmer de capa de carbono Encapsulada Lineal 0.1 W 10 kΩ 215 ° 235 ° 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3527499 ACP CA6XV05-10KA2020 Trimmer de capa de carbono Encapsulada Lineal 0.1 W 10 kΩ 215 ° 235 ° 1 UD(S).

Descripción

Aplicación: Los potenciómetros de 6 mm se utilizan principalmente en aplicaciones de ajuste en diversos mercados:
• Industrial: Temporizadores y relés, reguladores de intensidad, control de potencia
• Dispositivos electrónicos: Control de volumen, control de temperatura y selección de funciones.
• Automoción: Control de iluminación, regulador de intensidad
• Equipos de medición y prueba
Equipos de telecomunicaciones (amplificadores y receptores de antena, comunicación por vídeo, intercomunicadores)
• Sistemas de alarma

Este texto es el resultado de una traducción automática.

Modelo

  • • Elemento resistivo fabricado con película de carbono plástico sobre lámina conductora altamente flexible (recortador de película de carbono).
  • • resistente a la humedad y a las tensiones mecánicas
  • • La carcasa totalmente sellada impide la entrada de polvo, resina u otras sustancias nocivas.
  • • Las piezas metálicas fabricadas con metales no ferrosos evitan la oxidación y aumentan la soldabilidad.
  • • Un muy buen contacto entre los terminales y el sustrato reduce la resistencia de contacto.
  • • Los plásticos utilizados son resistentes a las soluciones de limpieza y retardantes de llama según la clase de inflamabilidad HB de UL94.
  • • Movimiento muy suave y fluido de la amoladora a lo largo de toda la pista.
  • • Su forma rectangular permite la inserción automática.
  • • Limpiaparabrisas de doble contacto en posición central tal como se entrega
  • • Posición del puntero legible en la escala impresa
