Componentes pasivosPotenciómetrosPotenciómetros de recorte

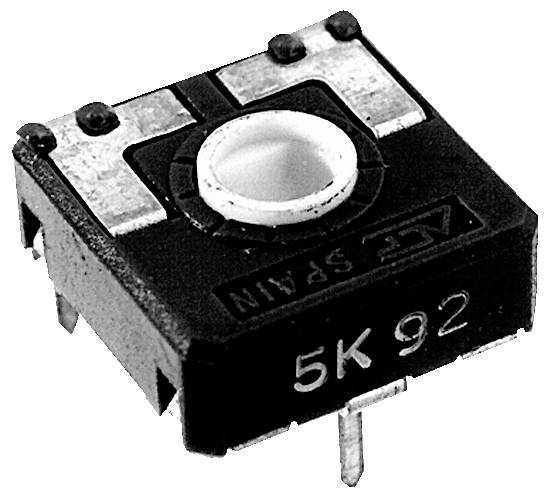

ACP CA14NV12,5-500KA2020 Trimmer de capa de carbono Encapsulada Lineal 0.25 W 500 kΩ 245 ° 265 ° 1 UD(S).

ACP CA14NV12,5-500KA2020 Trimmer de capa de carbono Encapsulada Lineal 0.25 W 500 kΩ 245 ° 265 ° 1 UD(S).-0
Tipo de producto
Trimmer de capa de carbono
resistencia
500 kΩ
Curva de resistencia
Lineal
capacidad de carga
0.25 W
Ángulo de giro (mecánico)
265 °
Ficha técnica (PDF)
N.º pieza fabr.:
N.º artículo:
Entrega inmediata Vie. 30/10
1325 Unidad(es)
Vendido y enviado por  Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
25
-
0,29 €
75
7% = 1,50 €
0,27 €
125
14% = 5,00 €
0,25 €
250
17% = 12,50 €
0,24 €
500
17% = 25,00 €
0,24 €
Los descuentos por cantidad varían según el vendedor
Número
Mín.: 25
Múltiplos: 25
Total (0,29 € / Unidad)
7,25 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 8,95 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

  • Aplicación: Los potenciómetros de 14 mm se utilizan principalmente en aplicaciones de control en diversos mercados:
  • • Electrodomésticos, sistemas de calefacción, ventilación y aire acondicionado (HVAC), termostatos
  • • Automoción: Controles de climatización, control de iluminación (ajuste de posición y sensores), reguladores de intensidad, controles de calefacción de asientos.
  • • Electrónica industrial: multímetros, osciloscopios, relés temporizadores, equipos de medición y prueba.
  • Embalaje ESD: Sin ESD
  • Serie: CA14
  • Diseño: horizontal
  • Eje: Agujero ranurado
  • Tolerancia de resistencia: 20%
  • Curva de resistencia: lineal
  • Potencia nominal: 0,25 W
  • Tensión máxima: 250 V
  • Operación: desde arriba
  • Ángulo de rotación mecánico: 265°
  • Ángulo de rotación eléctrico: 245°
  • Resistencia al impacto: 10 Ncm
  • Par motor: 2,5 Ncm
Tipo de producto

Trimmer de capa de carbono

Potenciómetro, características

Encapsulada

resistencia

500 kΩ

Curva de resistencia

Lineal

capacidad de carga

0.25 W

Tensión límite

250 V

Ángulo de giro (eléctrico)

245°

Ángulo de giro (mecánico)

265°

± tolerancia

20 %

Anchura

14.0 mm

RM

12.5 mm

Dimen.

(Lon. x Anch.) 14.0 mm x 14.0 mm

Contenido

1 UD(S).

tipo

CA14NV12,5-500KA2020

Conforme a la normativa RoHS

Sí

Øe

14 mm

longitud

14.0 mm

Tipo de montaje

Montaje de placas de circuito impreso

Temperatura de funcionamiento (máx.)

70 °C

Temperatura de funcionamiento (min.)

-25 °C

aprobaciones

DIN 41450-1-4-5

Documentos y descargas

Ficha técnica

Ficha técnica 3464473 ACP CA14NV12,5-500KA2020 Trimmer de capa de carbono Encapsulada Lineal 0.25 W 500 kΩ 245 ° 265 ° 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3464473 ACP CA14NV12,5-500KA2020 Trimmer de capa de carbono Encapsulada Lineal 0.25 W 500 kΩ 245 ° 265 ° 1 UD(S).

Descripción

Recortadora de capa de carbono ACP horizontal RM10/12

Este texto es el resultado de una traducción automática.

Modelo

  • • Elemento resistivo fabricado con película de carbono plástico sobre lámina conductora altamente flexible (recortador de película de carbono).
  • • resistente a la humedad y a las tensiones mecánicas
  • • La carcasa totalmente sellada impide la entrada de polvo, resina u otras sustancias nocivas.
  • • Las piezas metálicas fabricadas con metales no ferrosos evitan la oxidación y aumentan la soldabilidad.
  • • Un muy buen contacto entre los terminales y el sustrato reduce la resistencia de contacto.
  • • Los plásticos utilizados son resistentes a las soluciones de limpieza y retardantes de llama según la clase de inflamabilidad HB de UL94.
  • • Movimiento muy suave y fluido de la amoladora a lo largo de toda la pista.
  • • Su forma rectangular permite la inserción automática.
  • • Limpiaparabrisas de doble contacto en posición central tal como se entrega
  • • Posición del puntero legible en la escala impresa
